Description

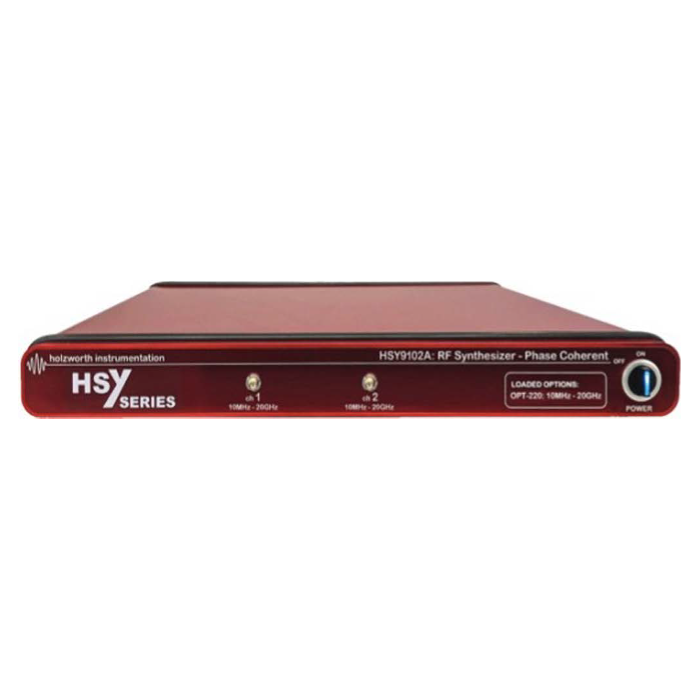

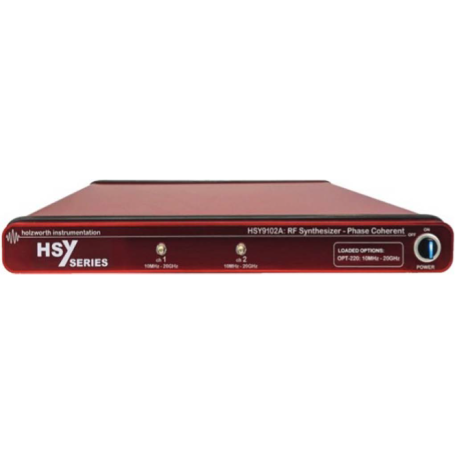

La série Holzworth HSY9100A est une gamme de synthétiseurs RF multi-canaux de référence pour la génération CW à très faible bruit de phase et haute pureté spectrale. Logés dans un châssis compact 1U, les modèles 1 à 2 canaux se configurent par canal (fréquence / déphasage / amplitude) pour optimiser la densité et la cohérence dans les baies d’essais où l’espace est critique. Des options de bande couvrent des combinaisons de 3 GHz, 6 GHz, 12 GHz et 20 GHz, avec une dynamique précise jusqu’à +18 dBm à −110 dBm.
Avantages :
- Ultra faible bruit de phase : architecture multi-boucles propriétaire pour une pureté de signal de niveau labo.
- Cohérence de phase multi-canaux : référence centrale et stabilité voie-à-voie pour les essais synchronisés.
- Format 1U : densité élevée, intégration aisée dans les racks de test.
- Plage dynamique étendue : réglage fin de l’amplitude jusqu’à +18 dBm et −110 dBm selon configuration.
- Flexibilité fréquentielle : configurations par canal en 3/6/12/20 GHz pour couvrir du 10 MHz jusqu’aux micro-ondes.
- Contrôle par canal : fréquence, phase (offset) et amplitude indépendantes.
Caractéristiques principales :
- Canaux : 1 à 2 voies indépendantes (cohérentes en phase).
- Fréquences disponibles : options 3 GHz, 6 GHz, 12 GHz, 20 GHz (combinaisons par canal).
- Amplitude de sortie : jusqu’à +18 dBm, plancher jusqu’à −110 dBm (typique selon modèle).
- Châssis : 19’’ 1U, très faible encombrement pour baies d’intégration.
- Réglages : fréquence CW, phase offset, amplitude par canal.
- Pureté spectrale : bruit de phase et raies parasites minimisés pour mesures exigeantes.
Applications typiques :
- Génération multi-porteuses cohérentes pour radar, 5G, SATCOM et liaisons micro-ondes.
- Bancs de validation RF et caractérisations métrologiques à faible bruit de phase.
- Tests de récepteurs multi-canaux, de réseaux d’antennes et de chaînes d’émission.
- Plateformes R&D nécessitant un contrôle indépendant de la phase et de l’amplitude par canal.
Pourquoi choisir la série HSY9100A :
La série HSY9100A associe performances métrologiques, cohérence inter-voies et compacité 1U. Son architecture multi-boucles assure une stabilité fréquentielle et une pureté spectrale au meilleur niveau, tandis que la configuration par canal (3/6/12/20 GHz) permet d’adapter exactement l’instrument au besoin du banc. Pour les ingénieurs RF qui doivent générer des signaux ultra-propres et parfaitement synchronisés dans un espace réduit, c’est une solution de choix.
