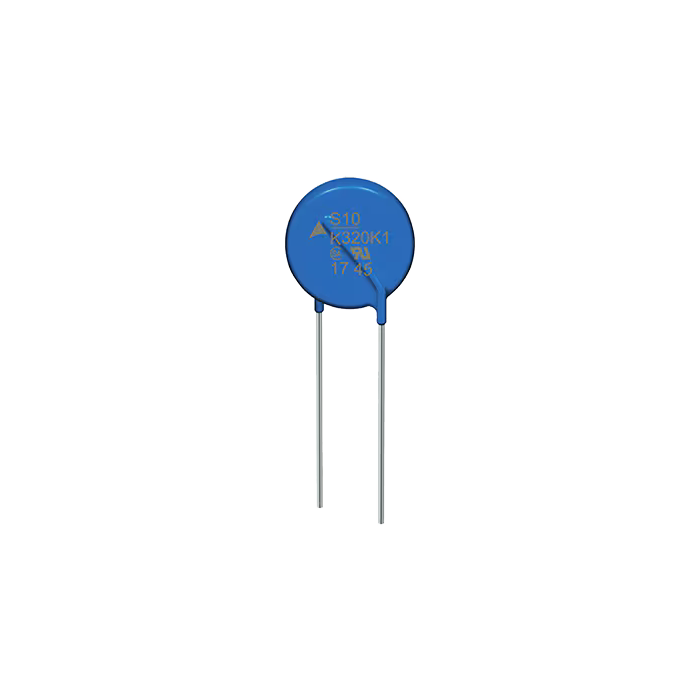

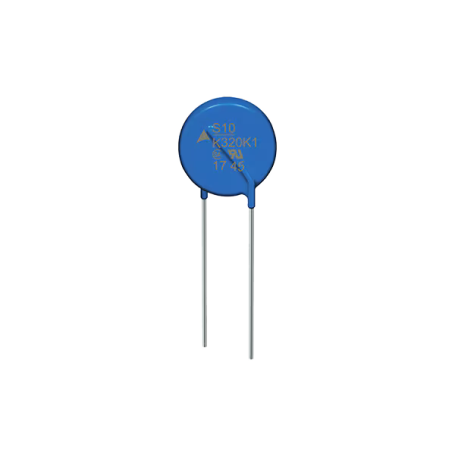

Varistance plombée – Protection surtensions AC (175 V - 680 V) : Série S10 AdvanceD-MP | TDK - EPCOS

La série SIOV S10 AdvanceD-MP de TDK est une famille de varistances plombées conçues pour la protection contre les surtensions transitoires dans les équipements électroniques industriels, réseaux d’alimentation, systèmes de commande et applications exigeant un niveau de robustesse élevé. Basée sur un élément varistor rond en oxyde métallique (MOV), encapsulé dans une résine époxy UL 94 V-0, la série assure une excellente tenue aux impulsions combinant puissance, répétitivité et fiabilité.

Avec une gamme de tensions d’utilisation allant de 175 V à 680 V AC, les SIOV S10 offrent une capacité d’absorption élevée : jusqu’à 3500 A (8/20 µs) en crête et 40 à 115 J selon les modèles. Leur endurance est vérifiée selon les exigences IEC 62368-1, IEC 60950-1, IEC 61051-2 ainsi que les essais de courant nominal selon UL 1449 (4e édition).

Avantages :

• Large plage de tensions d’utilisation : de 175 V à 680 V AC pour les réseaux monophasés et équipements industriels.
• Capacité d’impulsion élevée : jusqu’à 3500 A (8/20 µs) en crête pour un événement unique.
• Endurance multipulses : tenue à 15 impulsions @ 2 kA (8/20 µs).
• Coque époxy UL 94 V-0 garantissant un comportement sécuritaire.
• Insulation resistance ≥ 100 MΩ pour fiabilité et stabilité des performances.
• Température de fonctionnement : −40 °C à +105 °C pour applications sévères.
• Comportement stable démontré par les essais climatiques, vibrations, chocs et endurance thermique.

Caractéristiques principales :

• Technologie : varistance en oxyde métallique (MOV) plombée.
• VRMS : 175 à 680 V selon modèle :contentReference[oaicite:0]{index=0}.
• VDC : 225 à 895 V selon modèle.
• imax (1 impulsion, 8/20 µs) : 3500 A.
• In (15 impulsions) : 2000 A.
• Énergie maximale Wmax : 40 à 115 J selon VRMS.
• Pmax : 0,40 W.
• Catégorie climatique : 40/105/56.
• Isolation : ≥ 100 MΩ.
• Résistance diélectrique : ≥ 2,5 kV AC.
• Diamètre nominal : 10 mm (série S10).

Applications typiques :

• Protection secteur d’équipements AC : alimentations, convertisseurs, électroniques industrielles.
• Protection transitoire dans les cartes de commande, appareils ménagers, systèmes HVAC.
• Suppression de surtensions dues à la commutation de charges inductives.
• Protection de réseaux de communication basse fréquence.
• Systèmes industriels et électromécaniques soumis à des perturbations transitoires répétitives.

Pourquoi choisir la série SIOV S10 AdvanceD-MP :

• Robustesse certifiée par des essais normalisés (IEC, UL, CSA, VDE).
• Haute endurance multipulse pour environnements industriels sévères.
• Excellente répétabilité des caractéristiques électriques.
• Encapsulation de qualité garantissant sécurité et longévité.
• Accompagnement ES France pour le dimensionnement, la sélection VRMS/VDC et la mise en conformité CEM/SEC.

Spécifications et modèles disponibles :
