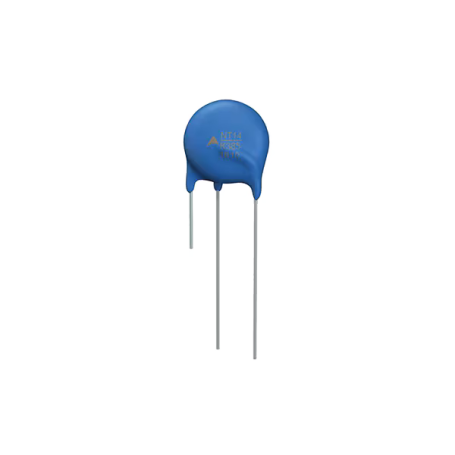

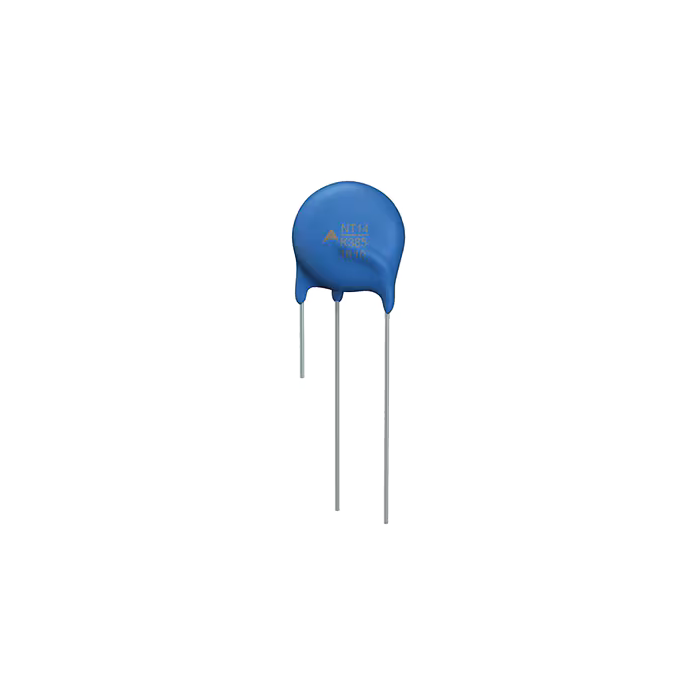

Varistance ThermoFuse plombée – protection surtension (130 - 680 VRMS) : Série NT14 | TDK - EPCOS

La série NT14 de varistances SIOV ThermoFuse combine un élément varistor en oxyde métallique (MOV) et un fusible thermique interne dans un même boîtier plombé. Cette architecture assure une protection contre les surtensions transitoires tout en offrant une mise en sécurité intégrée en cas de surcharge anormale ou de fin de vie du varistor. Conçues pour des tensions secteur de 130 à 680 VRMS, les NT14 offrent une capacité d’absorption élevée et un comportement maîtrisé en mode défaillance.

Leur construction robuste (revêtement époxy UL 94 V-0, fils de connexion cuivre étamé ou composite) et leurs nombreuses certifications (UL1449 type 4CA, IEC 61051-2-2, VDE) en font une solution de choix pour les alimentation AC, onduleurs, variateurs, convertisseurs et équipements connectés au réseau (compteurs intelligents, infrastructures de communication, éclairage, etc.).

Avantages :

• Fonction ThermoFuse intégrée : auto-protection sous conditions de surtension anormale ou de surcharge prolongée, limitant les risques de défaillance dangereuse.
• Large plage de tension d’utilisation : de 130 VRMS à 680 VRMS pour couvrir la plupart des réseaux monophasés et leurs tolérances.
• Haute capacité de courant de surtension : jusqu’à 6000 A (8/20 µs) en crête et 3000 A répétés (15 coups) selon UL1449.
• Énergie admissible élevée : jusqu’à 220 J (2 ms) suivant la tension nominale.
• Temps de réponse très rapide (< 25 ns) pour écrêter efficacement les fronts raides.
• Boîtier plombé 14 mm compact
• Environnement étendu : plage de température de fonctionnement −40 °C à +85 °C, catégorie climatique 40/85/56.
• Certifications internationales (UL, IEC, VDE) facilitant l’homologation des équipements.

Caractéristiques principales :

• Technologie : varistance en oxyde métallique (MOV) plombée avec fusible thermique intégré.
• Plage de tension VRMS : 130 à 680 V.
• Tension DC correspondante : 170 à 895 V selon référence.
• Courant de surtension maximal imax : 6000 A (1 impulsion 8/20 µs).
• Courant nominal In : 3000 A (15 impulsions 8/20 µs).
• Énergie maximale Wmax : 50 à 220 J (2 ms) suivant la tension.
• Puissance en régime permanent Pmax : 0,6 W.
• Tension de claquage Vv (1 mA) : environ 205 à 1100 V selon le type.
• Capacité typique Ctyp : 180 à 880 pF à 1 kHz.
• Isolation : résistance d’isolement ≥ 100 MΩ, tenue diélectrique ≥ 2,5 kVRMS.

Applications typiques :

• Électroménager : protections secteur intégrées dans les cartes d’équipements domestiques.
• Alimentations AC/DC et blocs d’alimentation externes.
• Onduleurs et variateurs (drives, automation, pompage, CVC).
• Onduleurs photovoltaïques et électroniques de conversion d’énergie.
• Éclairage (drivers LED, ballasts électroniques, luminaires connectés au réseau).
• Systèmes de communication et data alimentés sur secteur.
• Compteurs intelligents et équipements de mesure raccordés au réseau de distribution.

Pourquoi choisir les varistances ThermoFuse NT14 :

• Sécurité intégrée grâce au fusible thermique interne qui ouvre le circuit en cas de défaillance du MOV.
• Solution compacte regroupant protection surtension et fonction de déconnexion dans un seul composant.
• Conformité facilitée aux normes de sécurité et de compatibilité électromagnétique grâce aux certifications internationales.
• Large gamme de tensions permettant de standardiser la conception sur une famille unique pour plusieurs niveaux secteur.
• Support technique ES France pour le dimensionnement des protections, le choix des références NT14 adaptées et l’intégration dans vos architectures d’alimentation et de conversion.
