Description

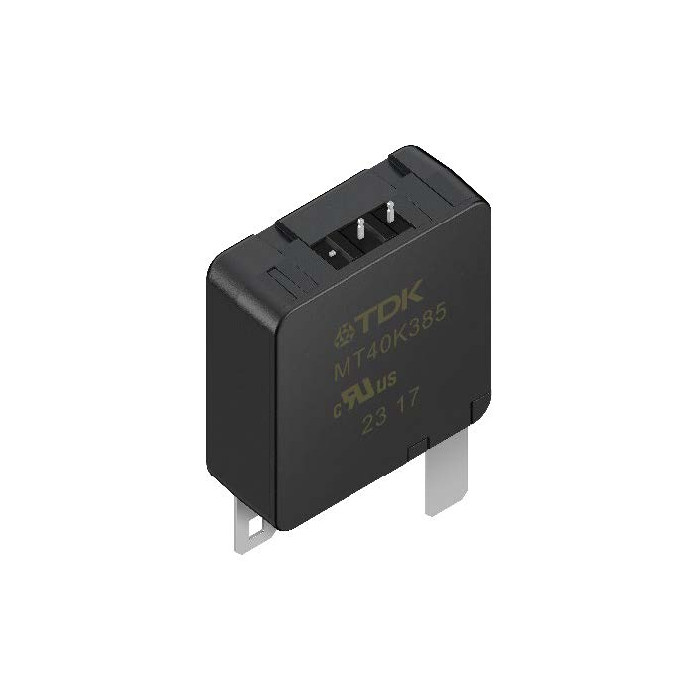

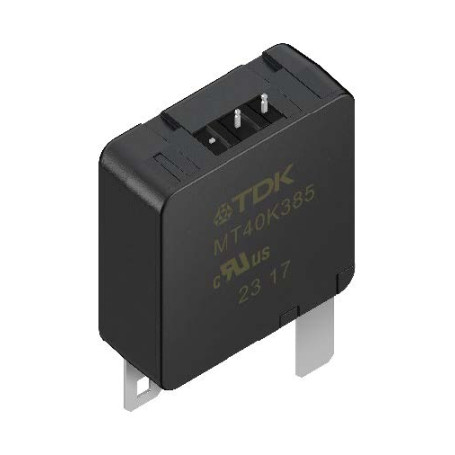

La série MT40 de TDK regroupe des varistances à oxyde métallique (MOV) avec fusible thermique intégré, conçues pour la protection avancée contre les surtensions. Ces composants intègrent un système de déconnexion thermique permettant d’isoler le circuit en cas de défaillance, garantissant ainsi une sécurité accrue des équipements.
Grâce à leur conception compacte et leur encapsulation époxy retardatrice de flamme, les MT40 sont particulièrement adaptés aux environnements industriels exigeants.
Avantages
- Protection combinée : varistance + fusible thermique intégré
- Très forte capacité d’absorption jusqu’à 50 kA en crête
- Haute tenue aux courts-circuits jusqu’à 200 kA (SCCR)
- Sécurité renforcée avec déconnexion automatique en cas de surcharge
- Surveillance possible via micro-contact pour signalisation distante
- Compatibilité PCB optimisée avec empreinte identique pour toute la série
- Certification UL1449 pour applications AC et DC
Caractéristiques principales
- Technologie : varistance à oxyde métallique avec ThermoFuse
- Plage de tension AC : de 150 V à 550 V
- Plage de tension DC : de 200 V à 750 V
- Courant de décharge nominal : 20 kA (onde 8/20 µs)
- Courant de surtension max : jusqu’à 50 kA (onde 8/20 µs)
- Temps de réponse : inférieur à 25 ns
- Température de fonctionnement : -40 à +85 °C
- Indice de protection : IP20
- Altitude d’utilisation : jusqu’à 5000 m
- Montage : sur circuit imprimé (on-board)
Applications typiques
- Onduleurs et convertisseurs de puissance
- Alimentations industrielles
- Systèmes d’éclairage extérieur
- Équipements de télécommunications
- Dispositifs de protection contre les surtensions (SPD)
Pourquoi choisir la série MT40
La série MT40 constitue une solution complète de protection en intégrant à la fois la limitation des surtensions et un mécanisme de sécurité thermique. Elle permet de réduire les risques de défaillance catastrophique tout en simplifiant la conception des circuits grâce à un composant unique. Sa robustesse électrique élevée et sa conformité aux normes internationales en font un choix fiable pour les applications critiques.
Tableau de sélection de la série MT40
| Modèle | Tension AC (V) | Tension DC (V) | Tension varistance (V) | Tension résiduelle @20 kA (V) | Courant nominal (kA) | Courant max (kA) |
|---|
| MT40K150M5 |
150 |
200 |
240 |
670 |
20 |
50 |
| MT40K275M5 |
275 |
350 |
430 |
1200 |
20 |
50 |
| MT40K320M5 |
320 |
420 |
510 |
1450 |
20 |
50 |
| MT40K385M5 |
385 |
505 |
620 |
1700 |
20 |
50 |
| MT40K420M5 |
420 |
560 |
680 |
1900 |
20 |
50 |
| MT40K550M5 |
550 |
750 |
910 |
2500 |
20 |
50 |
