Varisteur d’énergie oxyde de métal haute énergie – Jusqu’à 20 kA : Série B722 | TDK - EPCOS

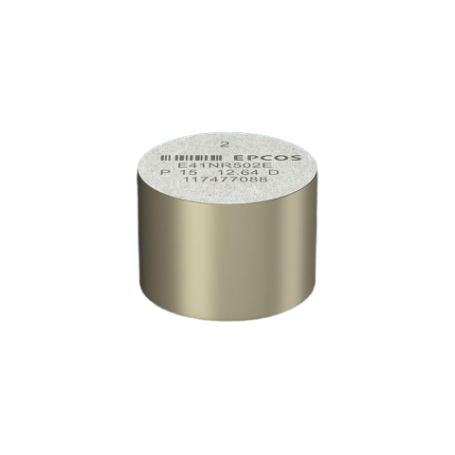

La série B722**E de TDK regroupe des varistances à oxyde de métal haute énergie conçues pour la protection des réseaux AC station class basse, moyenne et haute tension. Ces disques ZnO, utilisés comme parafoudres sans éclateur, assurent une limitation très rapide des surtensions de foudre ou de manœuvre, avec un temps de réponse inférieur à 25 ns et une capacité d’absorption d’énergie extrêmement élevée. Basés sur la norme IEC 60099-4, ils offrent une plateforme robuste pour les parafoudres de poste en environnement industriel, transport et distribution d’énergie.

Avantages :

• Large plage de tension de fonctionnement permettant de couvrir différents niveaux de tension de réseau à partir d’une même famille de blocs varistances.
• Haute capacité d’absorption d’énergie adaptée aux surtensions sévères sur réseaux de transport et de distribution.
• Courant d’impulsion élevé jusqu’à 100 kA (4/10 µs), garantissant une excellente tenue aux coups de foudre directs.
• Comportement gapless : conduction non linéaire purement varistor, sans éclateur mécanique, pour une réponse rapide et reproductible.
• Longue durée de vie validée par des essais d’aging accéléré et des tests de transfert de charge répétitifs.
• Conception conforme IEC 60099-4 facilitant l’intégration dans des parafoudres de poste normalisés.
• Gamme dimensionnelle complète de Ø48 mm à Ø99 mm, permettant d’adapter la géométrie à la conception mécanique du parafoudre.
• Support d’ES France pour le choix des blocs, le dimensionnement thermique/énergétique et l’intégration dans les chaînes d’isolateurs et colonnes de parafoudres.

Caractéristiques principales :

• Technologie : varisteur ZnO haute énergie pour parafoudre de poste (block arrester).
• Courant nominal de décharge (8/20 µs) : 10 kA ou 20 kA selon le diamètre.
• Tension résiduelle U_res à courant nominal (8/20 µs) : de 6,85 kV à 17,15 kV selon le type.
• Tension de service continue maximale : définie à partir de U_res (rapport typique U_c ≈ U_res/3).
• Courant d’impulsion 4/10 µs : jusqu’à 100 kA pour tous les modèles.
• Capacité de transfert de charge répétitif (8/20 µs) : de 1,2 C à 6,0 C.
• Température de service : de -40 °C à +40 °C.
• Temps de réponse : < 25 ns.
• Dimensions typiques : diamètres 48 / 58 / 64,5 / 70 / 78 / 99 mm, épaisseur 21,4 à 44,0 mm.
• Masse : de 300 g à 940 g selon le type.
• Construction : disques varistances métallisés aluminium, collerette isolante, bord non métallisé 0 à 0,3 mm.
• Conditionnement : vrac (bulk) avec unités d’emballage adaptées au diamètre.

Applications typiques :

• Parafoudres de poste (station class surge arresters) pour réseaux de transport et de distribution.
• Protection d’équipements haute tension (transformateurs de puissance, jeux de barres, appareillage HTA/HTB).
• Chaînes d’isolateurs et colonnes de parafoudres pour postes extérieurs ou intérieurs.
• Protection contre les surtensions de foudre et de manœuvre sur réseaux AC.
• Assemblages multi-blocs dans des parafoudres modulaires pour augmenter la tension nominale et la capacité énergétique.

Pourquoi choisir la série B722**E :

La série B722**E est conçue pour les applications les plus exigeantes en protection haute énergie sur réseaux AC. Elle combine une capacité de décharge élevée (jusqu’à 100 kA), une stabilité à long terme démontrée par des essais d’aging accéléré, et une large couverture de tension résiduelle permettant d’optimiser finement la coordination d’isolement. En choisissant ces blocs varistances via ES France, vous bénéficiez d’un accompagnement technique local pour le dimensionnement énergétique, la sélection du profil U_res, l’analyse des courants de foudre et de manœuvre, ainsi que le support à la qualification des parafoudres selon les normes en vigueur.

Spécifications et modèles disponibles :
