Description

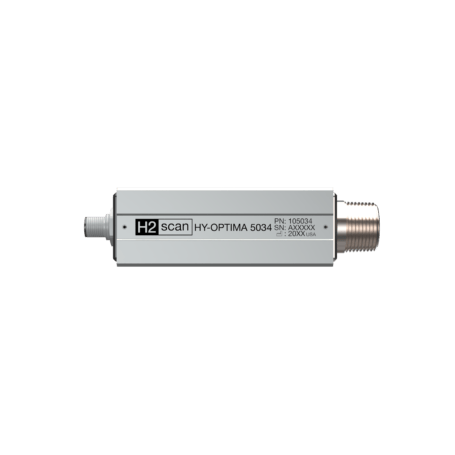

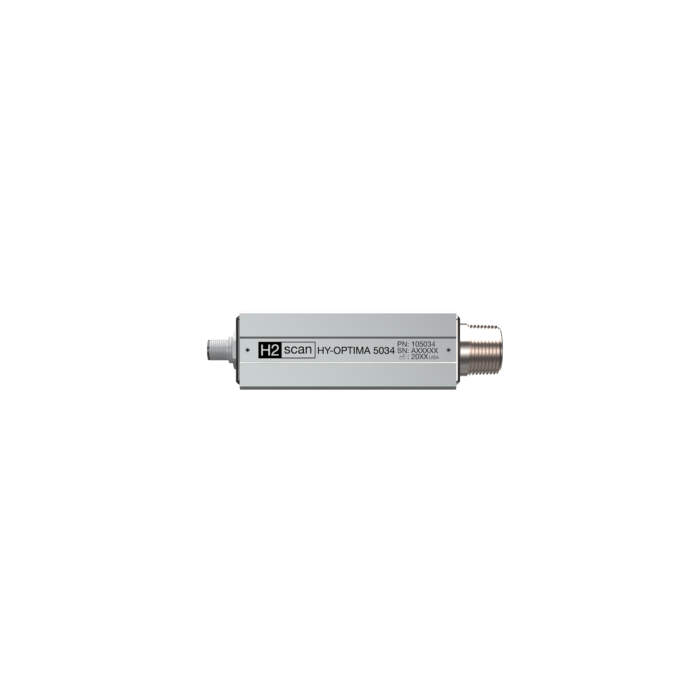

La série HY-OPTIMA 5030 est un analyseur de process in-line compact et robuste, conçu pour fournir des mesures spécifiques de l’hydrogène (H2) en temps réel dans des flux gazeux industriels. Sa conception solid-state (sans pièces mobiles) et sa technologie auto-étalonnante visent une exploitation sans calibration périodique, afin d’améliorer l’efficacité procédé, la stabilité des mesures et les coûts de maintenance.
Avantages :
- Mesure H2 spécifique et continue pour le pilotage de procédé en temps réel.
- Technologie auto-étalonnante réduisant la dérive et supprimant les calibrations périodiques.
- Conception solid-state : aucune pièce mobile, forte fiabilité, stabilité long terme.
- Intégration industrielle : communication Modbus sur RS485, et 4–20 mA via accessoire optionnel.
- Protection environnementale IP68 pour des conditions d’installation sévères.
- Déploiement flexible : utilisation stand-alone ou intégration dans des instruments analytiques OEM.
Caractéristiques principales :
Les caractéristiques ci-dessous facilitent la sélection et l’intégration du capteur dans une architecture de contrôle-commande (PLC/DCS), en cohérence avec les contraintes de pression, débit, humidité et environnement.
| Paramètre | Spécification |
|---|
| Indice de protection |
IP68 |
| Température ambiante (fonctionnement) |
-20 °C à +70 °C |
| Température (stockage) |
-20 °C à +105 °C |
| Température gaz procédé (selon modèle) |
-20 °C à +60 °C (5031/5032/5033) ; -20 °C à +50 °C (5034) |
| Alimentation |
12–30 VDC |
| Puissance |
10 W |
| Communication numérique |
RS485, 2 fils ; 19200 baud ; 8 bits ; 2 stop bits ; sans parité ; Modbus |
| Sortie analogique |
4–20 mA via accessoire optionnel |
| Pression recommandée |
0,95–1,1 atm absolue |
| Pression maximale |
10 atm absolue |
| Débit |
0,1 à 10 slpm (tube 1/4”) |
| Humidité |
95 % RH (sans condensation) |
| Calibration |
Calibration périodique non requise |
| Dimensions (H × L × P) |
149,8 × 40,64 × 40,64 mm |
| Masse |
0,4 kg |
| Raccordements |
M12 (4 fils) ; raccord process 3/4”–14 MNPT |
| Conformités |
CE, FCC, RoHS, WEEE, Conflict Minerals |
Applications typiques :
La série HY-OPTIMA 5030 est destinée aux procédés où la mesure du H2 permet d’optimiser l’efficacité, la sécurité et la conformité, notamment lorsque la dynamique procédé exige un retour d’information fiable.
- Raffinage : reformage catalytique, hydrotraitement / hydrodésulfuration, unités de traitement de tail gas, surveillance flare, fuel gas.
- Gaz naturel : indice de Wobbe / pouvoir calorifique, points de mélange et d’injection, stations de compression.
- Hydrogen economy : piles à combustible, électrolyseurs.
- Pétrochimie : alimentations polymères, gaz de torchère et flux de procédé.
- Gaz industriels & production d’hydrogène : séparation d’air, reformage du méthane.
Pourquoi choisir HY-OPTIMA 5030 Series :
Lorsque vos contraintes imposent une mesure in-line robuste et stable, la série HY-OPTIMA 5030 se distingue par sa conception solid-state, son approche auto-étalonnante limitant la dérive, et ses interfaces adaptées à l’intégration industrielle (Modbus RS485, option 4–20 mA). En tant que distributeur à forte valeur ajoutée, ES France vous accompagne dans la sélection du modèle (plage H2, limites CO/H2S), la validation des conditions d’installation (pression, débit, humidité, température) et l’intégration dans votre architecture de supervision pour sécuriser les performances et la répétabilité des mesures.
