Description

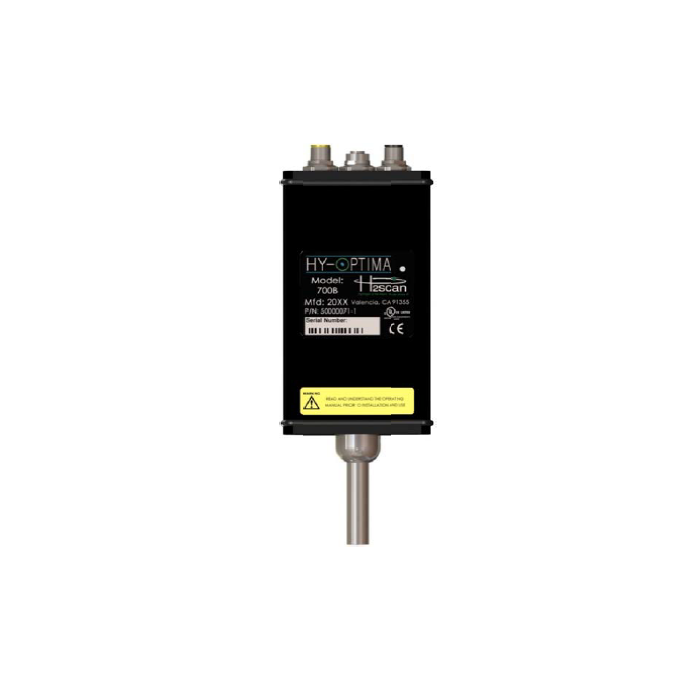

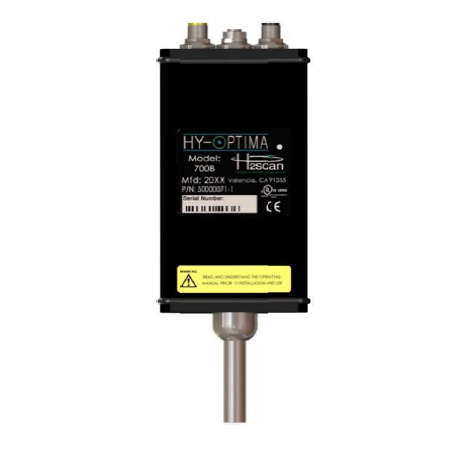

Le HY-OPTIMA 700B Series est un analyseur de process in-line dédié à la mesure spécifique de l’hydrogène (H2) dans des flux gazeux industriels. Il est conçu pour fournir une mesure en temps réel et en continu afin d’améliorer l’efficacité des procédés, d’optimiser les rendements et de réduire les coûts de maintenance.
Le principe de mesure repose sur une technologie solid-state (non consommable), sans pièces mobiles, adaptée aux environnements industriels et tolérante à de nombreux contaminants de fond.
Avantages :
- Mesure H2 en continu et en temps réel pour le pilotage des procédés.
- Technologie solid-state non consommable : fiabilité élevée et faible maintenance.
- Aucune sensibilité croisée avec les gaz combustibles.
- Aucun gaz porteur ou gaz de référence requis.
- Tolérant à de nombreux contaminants de fond et conditions de terrain.
- Paramétrage configurable sur site pour s’adapter aux contraintes d’exploitation.
- Faible coût de cycle de vie et intégration simplifiée.
Caractéristiques principales :
Les spécifications suivantes facilitent l’intégration dans une architecture PLC/DCS et la sélection du modèle selon la plage H2, les limites CO/H2S et la dynamique attendue.
| Paramètre | Spécification |
|---|
| Principe de mesure |
Film mince alliage palladium-nickel absorbant/désorbant l’hydrogène ; conversion catalytique en hydrogène atomique ; mesure via variation de résistivité (signal proportionnel à la pression partielle d’H2) |
| Pression au niveau de l’analyseur |
Recommandée : 0,95 à 1,1 atm absolue ; Maximale : 2 atm absolue |
| Débit |
0,1 à 10 slpm |
| Température gaz procédé |
-20 à +60 °C |
| Humidité de fonctionnement |
< 95 % RH (sans condensation) |
| Intervalle de calibration |
90 jours (calibration terrain) |
| Signaux de sortie |
Analogique : 4–20 mA ; Série : RS232 ou RS422 ; Relais : 1 A / 30 VDC SPDT (2 relais programmables + 1 relais programmable NC uniquement) |
| Alimentation |
10 à 26 VDC |
| Puissance |
10 W |
| Dimensions |
9,3 in (L) × 3,4 in (W) × 1,4 in (D) |
| Raccord / adaptateur |
1/2 in MNPT |
| Masse |
0,8 lb (0,4 kg) |
| Température ambiante (fonctionnement) |
-20 à +55 °C |
| Température (stockage) |
-40 à +80 °C |
| Certifications |
UL, CE |
Applications typiques :
La série HY-OPTIMA 700B cible les flux gazeux où une mesure hydrogène-spécifique améliore la maîtrise procédé, la qualité et la maintenance.
- Piles à combustible : mesure H2 côté anode et cathode.
- Gaz naturel : H2 dans le gaz naturel ou le biométhane.
- Gaz industriels & production d’hydrogène : séparation d’air, reformage vapeur du méthane, flux de procédés d’électrolyse.
- Laboratoire : applications de recherche.
- Manufacturing : recuit des métaux, semiconducteurs, hydrogénation d’huiles.
Pourquoi choisir HY-OPTIMA 700B Series :
La série HY-OPTIMA 700B répond aux besoins de mesure in-line lorsque la fiabilité terrain et la réduction des contraintes d’exploitation sont prioritaires : technologie solid-state sans pièces mobiles, mesure spécifique H2 sans gaz de référence, tolérance aux contaminants et interfaces industrielles (4–20 mA, RS232/RS422, relais) pour une intégration rapide. ES France vous accompagne dans la sélection du modèle adapté (plage H2, contraintes CO/H2S, dynamique T90) et la validation des conditions d’installation (pression, débit, température) afin de sécuriser les performances en environnement de production.
