Description

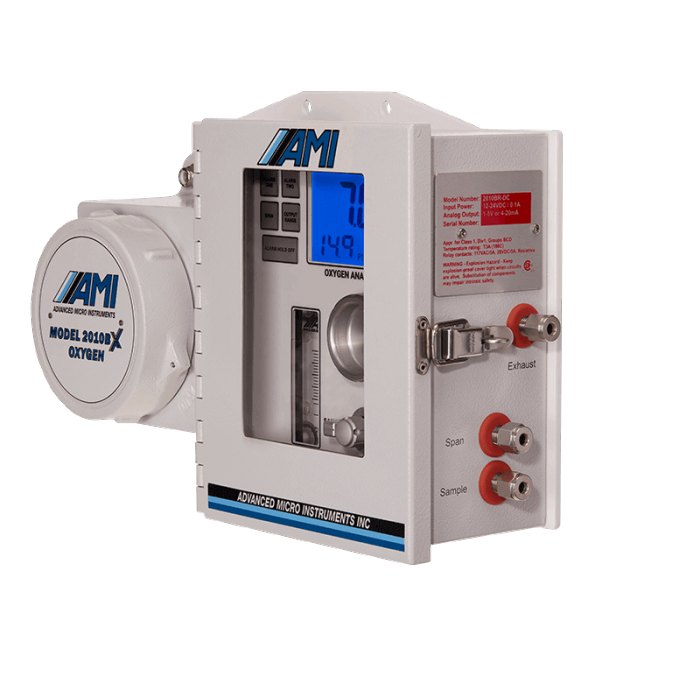

Le 210BX est le nouvel analyseur fixe % Oxygène O2 de AMI.
Il combine des technologies innovantes brevetées et un design avancé lui permettant de combiner performance, fiabilité et facilité d’emploi.
Caractéristiques techniques :
| WEIGHT |
MOUNTING |

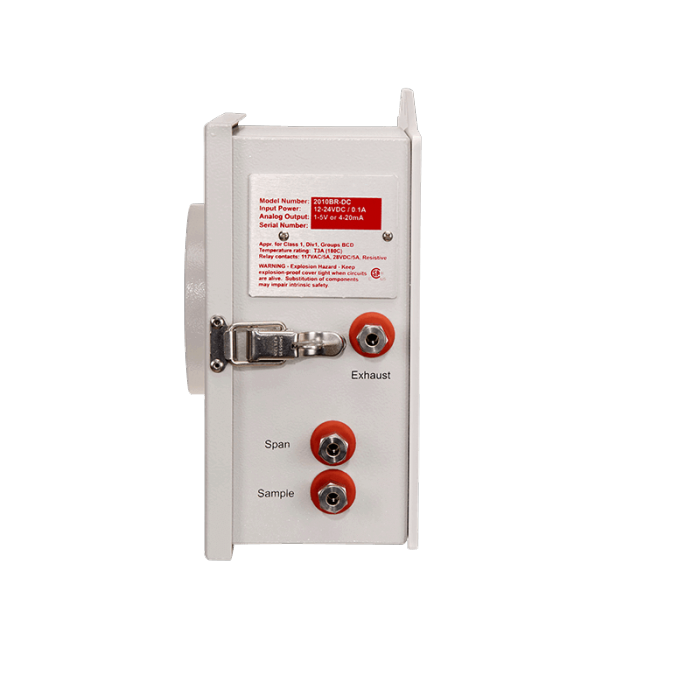

GAS CONNECTIONS |
WETTED
PARTS |
16.0 lbs
(7.26 kg) |
Wall Mount
or 2.0” Pipe |
¼” 316 S.S.
compression
fittings |
316 S.S. fittings, electro-less nickel-plated cell block, gold-plated contacts, acrylic flow meter & O-rings (Viton, kalrez, and Buna-N) |
| POWER |
| DC |
AC |
10 – 24 VDC, 150 mA max (non-heated)
10 – 24 VDC, 2.2 Amps max (heated) |
100 – 240 VAC, 150 mA max (non-heated)
100 – 240 VAC, 550 mA max (heated) |
Operational Specifications
OUTPUT RANGES
(USER SELECTABLE) |
AMBIENT OPERATIONAL
TEMPERATURE |
| NON-HEATED |
Heated |

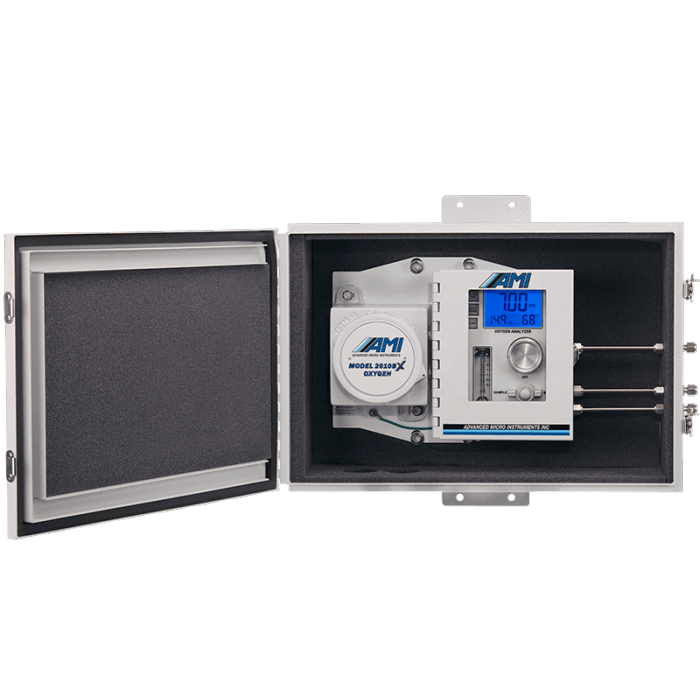

HEATED WITH
EXTREME WEATHER
ENCLOSURE |
0 – 10 ppm
0 – 50 ppm
0 – 100 ppm
0 – 500 ppm
0 – 1000 ppm0 – 5000 ppm
0 – 1.0%
0 – 5.0%
0 – 10.0%
0 – 25.0% |
25°F to 115°F
(–3.9°C to 46°C) |
–20°F to 115°F
(–29°C to 46°C) |
–40°F to 115°F
(–40°C to 46°C) |
FLOW RATE
(RECOMMENDED) |
INLET GAS
PRESSURE |
Operational Altitude |
| DC |
AC |
0.1 to 2.0 SCFH
(0.05 – 1.0 Lpm) |
0.5 − 150 psig
(0.03 − 10.3 bar) |
≤ 5,500 m
(18,000 ft) |
≤ 2,500 m
(8,200 ft) |
Sensor & Analyzer Performance Specifications
| T-2 Sensor |
T-4 Sensor |
90% UPSCALE RESPONSE TIMES
FOR SPECIFIC RANGES |
REPEATABILITY |
APPROVALS |
Max Range
0 –10,000 ppm
Special Conditions
<10 ppm H2S, 100% CO2 |
Max Range
0 –10,000 ppm
Special Conditions
<500 ppm H2S, 100% CO2 |
<25 sec for
0.0 – 10 ppm |
<10 sec for
10 ppm – 25.0% |
±1% of range or
±0.2 ppm of oxygen,
whichever is greater |
Class I, Division 1, Groups C & D, T4
–32°C ≤ Tamb ≤ 46°C
IP 54 |
- dimensions : 39 x 25 x 13 cm
- poids : 7.26 kg
Avantages :

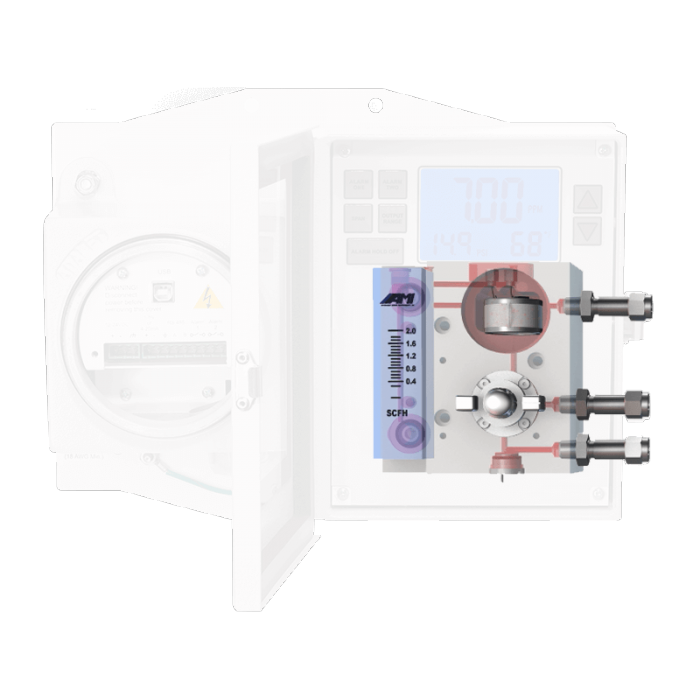

- Bloc breveté Eliminator cell block : son design breveté lui permet d’offrir le système d’écoulement du gaz le plus efficace du marché en combinant
- Le traitement critique des échantillons, un débitmètre intégré, une valve de dosage , 3 valves de contrôle , un capteur de pression et une poche pour capteur : le tout intégré dans un bloc unique

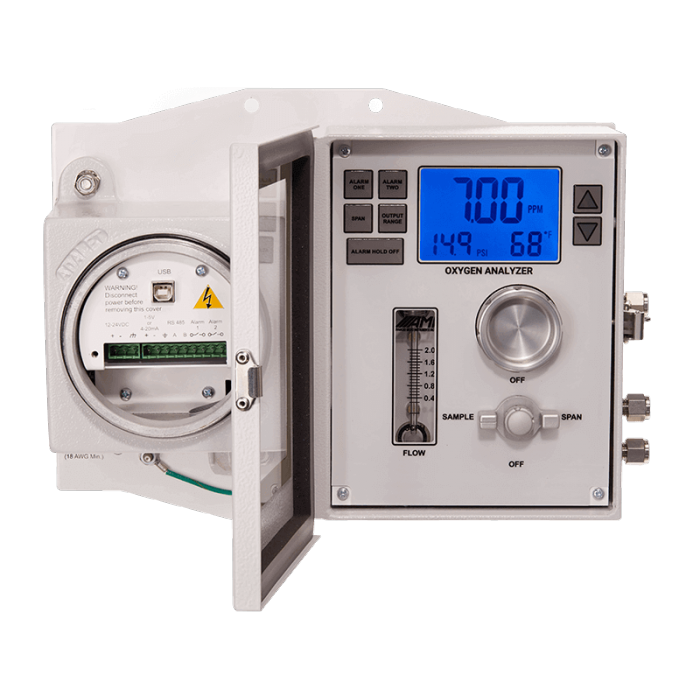

- Une conception faite pour l’utilisateur quasiment sans maintenance avec un capteur O2 en face avant, des touches intuitives, une taille compacte qui en font l’analyseur de % O2 le plus facile à utiliser du marché
- Technologie propriétaire pour capteur O2 : la série P des capteurs d’oxygène a un temps de réponse très court, une haute fiabilité et une longue durée de vie.
- Chaque capteur devant subir une batterie de tests rigoureux en sues.
- Large gamme de fonctions standards avancées
Applications types :
- Gaz naturel
- Séparation d’air
- Aérospatial
