Description

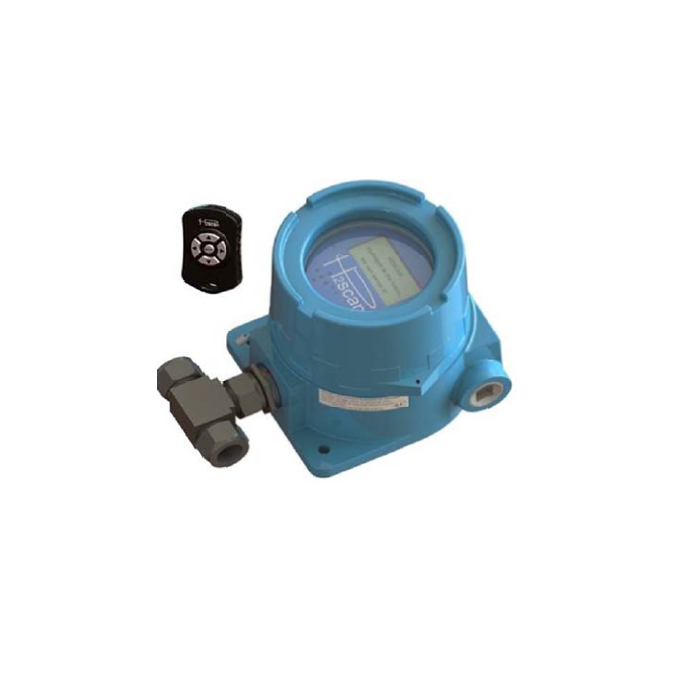

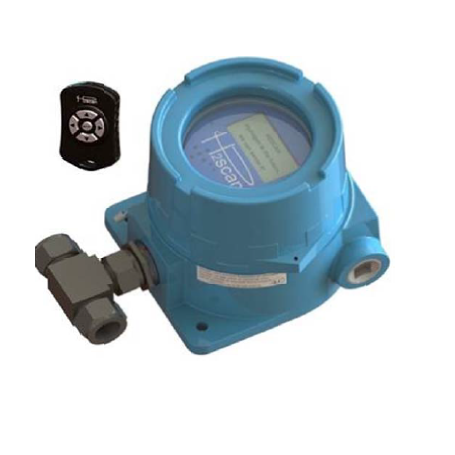

La série HY-OPTIMA 2700 est un analyseur de process in-line antidéflagrant (Explosion Proof) conçu pour réaliser des mesures spécifiques de l’hydrogène (H2) en temps réel sur des flux gazeux industriels. Elle est particulièrement adaptée aux environnements où la mesure continue du H2 permet d’augmenter l’efficacité procédé, d’améliorer les rendements et de réduire les coûts de maintenance, y compris en zones à risques.
La conception repose sur une technologie solid-state non consommable, sans pièces mobiles, offrant une mesure directe du H2 sans sensibilité croisée avec les gaz combustibles.
Avantages :
- Mesure H2 continue et en temps réel pour le pilotage des procédés.
- Exécution antidéflagrante pour utilisation en environnements dangereux.
- Aucune sensibilité croisée avec les gaz combustibles.
- Aucun gaz porteur ni gaz de référence requis.
- Technologie solid-state non consommable : haute fiabilité, faible maintenance.
- Tolérant à de nombreux contaminants de fond (selon modèle).
- Paramétrage configurable sur site pour s’adapter aux conditions d’exploitation.
- Faible coût de cycle de vie (réduction des opérations et consommables).
Caractéristiques principales :
La série HY-OPTIMA 2700 combine une intégration industrielle (signaux standard) et une architecture robuste pour sites de production.
| Paramètre | Spécification |
|---|
| Principe de mesure |
Film mince alliage palladium-nickel : absorption/désorption H2 ; conversion catalytique en hydrogène atomique ; mesure via variation de résistivité proportionnelle à la pression partielle d’H2 |
| Pression au niveau de l’analyseur |
Recommandée : 0,95 à 1,1 atm absolue ; Maximale : 2 atm absolue |
| Débit |
0,1 à 10 slpm |
| Température gaz procédé |
-20 à +60 °C |
| Humidité (fonctionnement) |
< 95 % RH (sans condensation) |
| Intervalle de calibration |
90 jours (calibration terrain avec gaz étalons) |
| Sorties |
Analogique : 4–20 mA ; Série : RS232 ou RS422 ; Relais : 5 A / 240 VAC ou 5 A / 30 VDC (2 relais programmables + 1 relais défaut) |
| Alimentation |
90–240 VAC, 50–60 Hz |
| Puissance |
15 W |
| Dimensions |
7,5 in (L) × 5,4 in (W) × 5,7 in (D) |
| Poids |
5,9 lbs |
| Raccord process |
¾ inch union compression tee |
| Indice de protection |
IP67 |
| Température ambiante (fonctionnement) |
-20 à +55 °C |
| Température (stockage) |
-30 à +80 °C |
Applications typiques :
La série HY-OPTIMA 2700 cible les flux gazeux où une mesure hydrogène-spécifique améliore la maîtrise procédé, la sécurité et la maintenance.
- Raffinage : reformage catalytique, hydrodésulfuration, fuel gas, unités de traitement des tail gas.
- Gaz naturel : H2 dans le gaz naturel ou le biométhane.
- Industrial Gas Supply : séparation d’air, reformage vapeur du méthane, flux de procédés d’électrolyse.
- Pétrochimie : mesure H2 sur alimentations polymères et flux de torchère.
- Manufacturing : recuit des métaux, semiconducteurs, hydrogénation d’huiles.
Pourquoi choisir HY-OPTIMA 2700 Series :
La série HY-OPTIMA 2700 est particulièrement pertinente lorsque vous devez instrumenter une mesure in-line du H2 en environnement industriel contraint, y compris en zone dangereuse : conception antidéflagrante, technologie solid-state sans pièces mobiles, mesure hydrogène-spécifique sans sensibilité croisée avec les gaz combustibles, et intégration simple via 4–20 mA, RS232/RS422 et relais. ES France vous accompagne dans la sélection du modèle (plage H2, tolérances CO/H2S), la validation des conditions (pression, débit, température) et l’intégration dans votre architecture de contrôle-commande pour sécuriser performance et répétabilité.
