Description

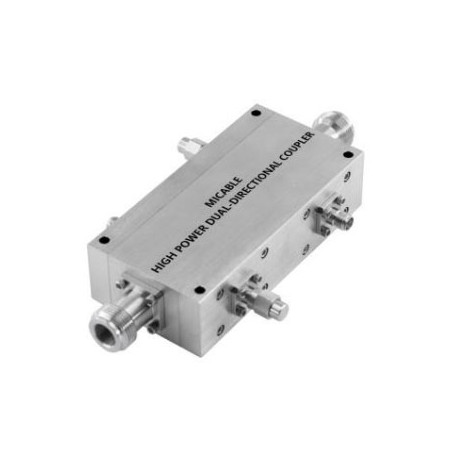

La série Micable DD-HP-26G regroupe des coupleurs RF bi-directionnels haute puissance conçus pour la mesure simultanée des puissances incidentes et réfléchies dans les chaînes RF et hyperfréquences. Fonctionnant sur une large bande 2 à 6 GHz, ces coupleurs supportent des niveaux de puissance continus allant jusqu’à 600 W CW, tout en garantissant une excellente stabilité RF.
Ils constituent une solution robuste et fiable pour les applications nécessitant un contrôle précis du couplage, une faible perte d’insertion et une bonne directivité, y compris en environnement de test haute puissance.
Avantages :
- Large bande 2–6 GHz couvrant de nombreuses applications RF.
- Mesure bi-directionnelle des ondes directe et réfléchie.
- Tenue en puissance élevée jusqu’à 600 W CW.
- Faible perte d’insertion (≤ 0,4 dB).
- Couplage précis disponible en 30 dB ou 40 dB.
- VSWR faible (≤ 1,3:1) sur la ligne principale et les ports couplés.
Caractéristiques principales :
- Plage de fréquence : 2 à 6 GHz
- Type : Coupleur RF bi-directionnel
- Puissance CW : 120 W à 600 W selon modèle
- Couplage : 30 ±0,7/0,8 dB ou 40 ±0,7/0,8 dB
- Perte d’insertion max. : 0,4 dB
- Directivité : 15 à 18 dB minimum
- VSWR ligne principale : ≤ 1,3:1
- VSWR ports couplés : ≤ 1,3:1
- Flatness : ±0,7 à ±0,9 dB
Applications typiques :
Ces coupleurs sont destinés aux environnements RF professionnels nécessitant robustesse et précision de mesure.
- Bancs de test RF et hyperfréquences haute puissance
- Mesure de puissance directe et réfléchie
- Chaînes d’amplification RF
- Systèmes télécoms, radar et défense
- Validation et qualification de sous-ensembles RF
Pourquoi choisir la série Micable DD-HP-26G :
La série Micable DD-HP-26G associe large bande passante, forte tenue en puissance et mesure bi-directionnelle fiable. Elle permet de sécuriser les essais RF haute puissance tout en conservant une excellente intégrité du signal, faisant de ces coupleurs un choix pertinent pour les laboratoires et environnements industriels exigeants.
Spécifications et modèles disponibles :
| Modèle | Puissance CW | Couplage | Directivité min. | Insertion Loss max. | VSWR max. | Flatness |
|---|
| D3002HB020060 |
120 W |
30 ±0,8 dB |
18 dB |
0,4 dB |
1,3:1 |
±0,7 dB |
| D4002HB020060 |
120 W |
40 ±0,8 dB |
18 dB |
0,4 dB |
1,3:1 |
±0,7 dB |
| D3005HB020060 |
250 W |
30 ±0,7 dB |
15 dB |
0,4 dB |
1,3:1 |
±0,9 dB |
| D4005HB020060 |
250 W |
40 ±0,7 dB |
15 dB |
0,4 dB |
1,3:1 |
±0,9 dB |
| D4008HB020060 |
400 W |
40 ±0,7 dB |
15 dB |
0,4 dB |
1,3:1 |
±0,9 dB |
| D3012HB020060 |
600 W |
30 ±0,7 dB |
15 dB |
0,4 dB |
1,3:1 |
±0,9 dB |
| D4012HB020060 |
600 W |
40 ±0,7 dB |
15 dB |
0,4 dB |
1,3:1 |
±0,9 dB |
