Description

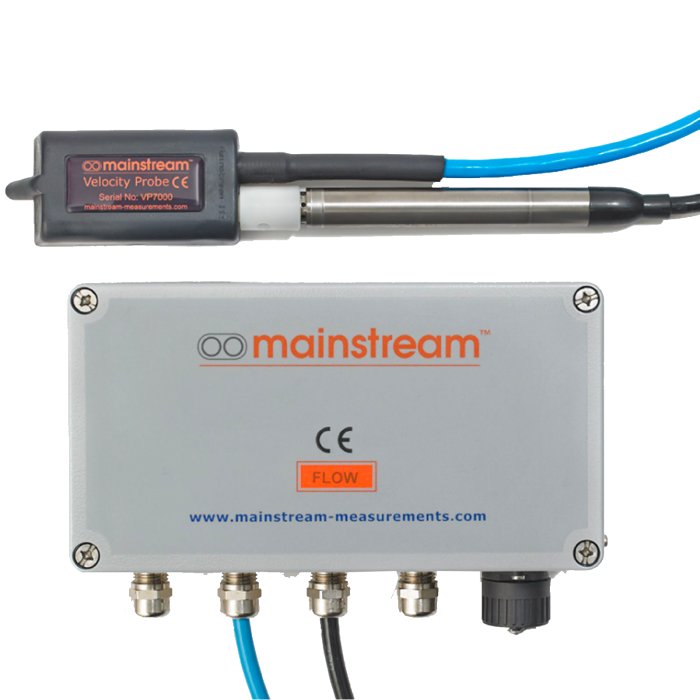

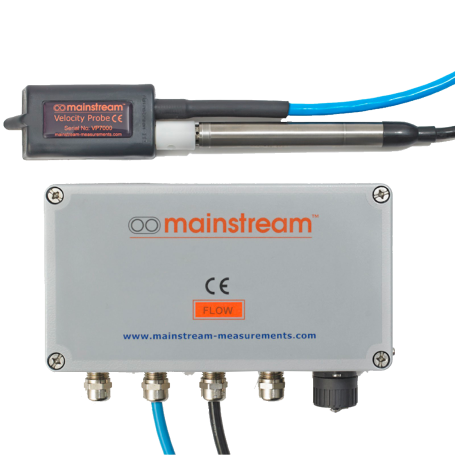

Le transmetteur de débit AV est une solution avancée permettant la mesure précise du débit grâce à la combinaison des mesures de niveau et de vitesse. Conçu pour les environnements industriels exigeants, il s’intègre parfaitement dans les systèmes de surveillance hydraulique, d’assainissement et de gestion des fluides.
Basé sur une technologie de mesure ultrasonique et de capteur de niveau en boucle 4-20 mA, ce système calcule le débit en temps réel via la surface mouillée et la vitesse d’écoulement, garantissant ainsi des résultats fiables et reproductibles.
Avantages
- Mesure complète du débit par combinaison niveau + vitesse
- Grande précision grâce à des convertisseurs haute résolution
- Adaptation automatique des temps de mesure pour optimiser l’énergie
- Flexibilité d’installation avec capteurs interchangeables
- Large compatibilité avec protocoles industriels (RS232, USB, MODBUS, SDI)
- Robustesse élevée avec protection IP67/IP68
Caractéristiques principales
- Mesure de niveau :
- Capteur 4-20 mA avec convertisseur A/D delta-sigma 16 bits
- Résolution : supérieure à 1 µA
- Calibration : table jusqu’à 23 points avec interpolation
- Plage de mesure : 0 à 30 mA
- Mesure de vitesse :
- Capteur ultrasonique immergé
- Plage : de -5 m/s à -10 mm/s et de 10 mm/s à 5 m/s
- Résolution : supérieure à 1 mm/s
- Contrôle qualité du signal en %
- Calcul du débit :
- Surface mouillée calculée à partir du niveau et des dimensions du canal
- Prise en compte des dépôts (sédimentation)
- Débit = surface mouillée × vitesse
- Alimentation :
- 12V et 24V avec surveillance intégrée
- Sorties :
- Sortie 4-20 mA configurable (débit, niveau, vitesse)
- Communication :
- RS232, USB avec auto-détection de baudrate (1200 à 115200)
- Options : SDI, MODBUS
- Logiciel Mainstream Communicator pour configuration, diagnostic et acquisition
- Unités et formats :
- Niveau : mm, cm, m, ft
- Vitesse : mm/s à ft/min
- Débit : l/s, m³/s, ft³/s, etc.
- Affichage configurable (entier, décimal, scientifique)
- Capteur de niveau (option PTX) :
- Matériaux : titane, acétal, polyuréthane
- Plage : 0 à 2 m (max 8 m)
- Précision : 0.25%
- Protection : IP68
- Capteur de vitesse :
- Boîtier PVC, câble renforcé aramide
- Protection : IP68
- Température : -10°C à 80°C
- Unité centrale :
- Boîtier aluminium
- Protection : IP67/IP68
- Température : -10°C à 70°C
Applications typiques
- Mesure de débit en canaux ouverts
- Surveillance des réseaux d’assainissement
- Stations d’épuration
- Gestion des eaux pluviales
- Applications hydrologiques
Pourquoi choisir le transmetteur de débit AV - mesure combinée niveau et vitesse haute performance ?
Ce transmetteur offre une solution complète et fiable pour la mesure de débit en conditions réelles grâce à la combinaison intelligente des mesures de niveau et de vitesse. Sa capacité à s’adapter automatiquement aux conditions d’écoulement, associée à une grande précision et à une robustesse industrielle, en fait un choix idéal pour les applications critiques nécessitant une surveillance continue et performante.
