Description

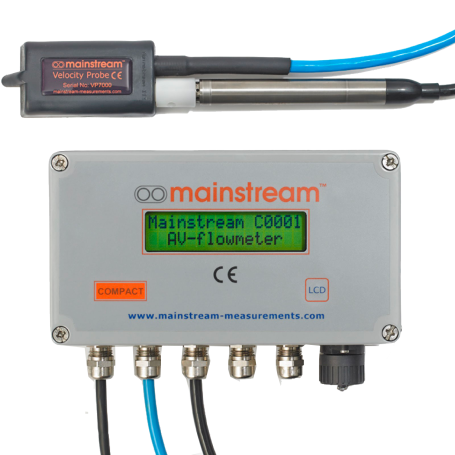

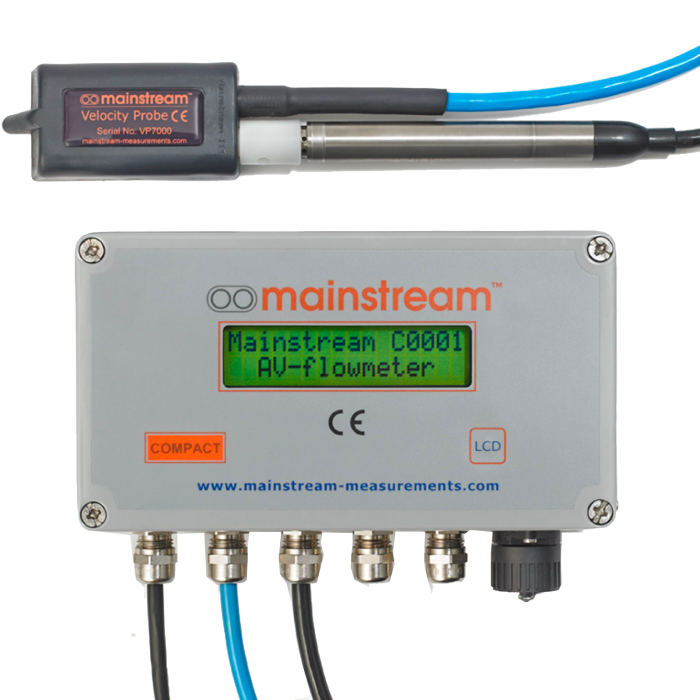

Le débitmètre canal ouvert compact est une solution fixe, économique et performante destinée aux applications de mesure de débit en canaux ouverts. Il combine les mesures de niveau et de vitesse pour fournir un calcul précis du débit, tout en restant simple à déployer et à exploiter.
Conçu pour des opérations de base, ce système offre une excellente fiabilité avec des fonctionnalités avancées telles que l’enregistrement de données intégré et des capacités de communication étendues.
Avantages
- Solution économique pour les applications standards
- Mesure complète du débit (niveau + vitesse)
- Enregistreur de données intégré avec grande capacité
- Installation fixe robuste adaptée aux environnements difficiles
- Sorties configurables (4-20 mA, impulsions, alarmes)
- Interface utilisateur simple avec affichage LCD
Caractéristiques principales
- Mesure de niveau :
- Capteur 4-20 mA avec convertisseur A/D delta-sigma 16 bits
- Résolution : supérieure à 1 µA
- Calibration : table jusqu’à 23 points avec interpolation
- Mesure de vitesse :
- Capteur ultrasonique immergé
- Plage : de -5 m/s à -10 mm/s et de 10 mm/s à 5 m/s
- Résolution : supérieure à 1 mm/s
- Contrôle qualité du signal en %
- Calcul du débit :
- Surface mouillée calculée selon la géométrie du canal
- Débit = surface mouillée × vitesse
- Totalisation avancée : flux direct, inverse et total
- Alimentation :
- 12V et 24V avec surveillance intégrée
- Enregistreur de données :
- Mémoire Flash 4 MB avec conservation jusqu’à 20 ans
- Enregistrement configurable (15 s à 1 h)
- Capacité : plus d’un an de données
- Export en format .csv compatible tableur
- Communication :
- RS232, USB avec auto-détection (1200 à 115200 bauds)
- Options : SDI, MODBUS
- Logiciel Mainstream Communicator
- Interface utilisateur :
- Écran LCD 2 lignes (16 caractères)
- Affichage configurable (date, heure, mesures)
- Sorties :
- 1 sortie 4-20 mA configurable
- 2 sorties de commutation optoisolées (alarmes, impulsions)
- Unités et formats :
- Niveau, vitesse, débit et volume configurables
- Formats : entier, décimal, scientifique
- Capteur de niveau (option PTX) :
- Plage : 0 à 2 m (max 8 m)
- Précision : 0.25%
- Protection : IP68
- Capteur de vitesse :
- Boîtier PVC, câble renforcé
- Protection : IP68
- Température : -10°C à 80°C
- Unité centrale :
- Boîtier aluminium
- Protection : IP67/IP68
- Température : -10°C à 70°C
Applications typiques
- Mesure de débit en canaux ouverts
- Réseaux d’assainissement
- Stations d’épuration
- Gestion des eaux pluviales
- Applications industrielles standard
Pourquoi choisir le débitmètre canal ouvert compact - mesure AV fixe économique ?
Ce débitmètre constitue une solution idéale pour les installations nécessitant une mesure fiable à coût maîtrisé. Grâce à son enregistreur intégré, ses capacités de communication et sa robustesse, il permet une surveillance efficace et continue des débits en canal ouvert, tout en restant simple à exploiter et à maintenir.
