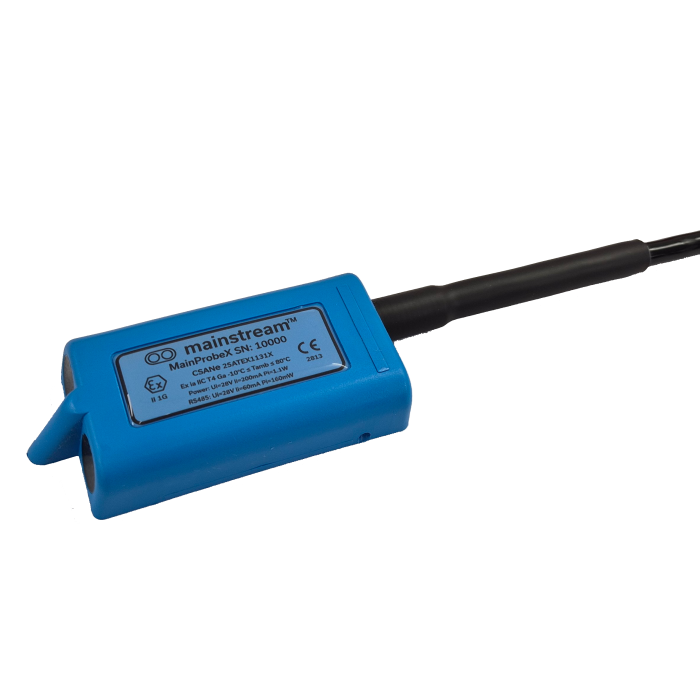

La MainProbeX est une sonde de vitesse ultrasonique compacte et basse consommation, spécialement conçue pour les environnements exigeants et les zones dangereuses ATEX Zone 0. Elle permet une mesure fiable de la vitesse d’écoulement avec communication industrielle via RS485 Modbus RTU.
Fonctionnant en immersion, elle exploite une technologie avancée de traitement du signal ultrasonique avec compensation thermique, garantissant des mesures précises et stables dans des conditions variables.
Les mesures sont accessibles via une interface RS485 Modbus RTU. Elle dispose d'une plage de mesure bidirectionnelle allant de 10 mm/s à 5 m/s et d'une résolution de 1 mm/s, avec une profondeur d'eau minimale de fonctionnement de 30 mm. La mesure de vitesse est constamment corrigée en fonction de la température pour compenser les variations de la vitesse du son. Les fonctionnalités incluent la mesure à la demande et le rafraîchissement programmé des mesures, tandis que le système Mainstream Adaptive Measurement System ajuste le fonctionnement du capteur en fonction des conditions d'écoulement. L'indicateur de qualité du signal permet de surveiller l'intégrité des mesures grâce aux histogrammes de vitesse et à l'enregistrement du signal de vitesse pour le diagnostic.
Principe de mesure :
La MainProbeX RS485 Modbus ATEX fonctionne immergée dans l'écoulement et transmet des ultrasons dans le liquide pour créer une zone d'inspection. Les bulles et les particules solides entraînées par le flux, même en très petites quantités, réfléchissent les ultrasons vers la sonde. Les ultrasons reçus sont traités pour extraire des salves du signal contenant des informations de vitesse vérifiables ; seules ces salves sont utilisées pour déterminer la vitesse d'écoulement, garantissant ainsi l'intégrité de la mesure. La fraction du signal total traitée correspond à la qualité du signal, un indicateur essentiel pour le suivi de la performance des mesures.
Chaque salve de signal est traitée pour extraire la vitesse associée ; cette vitesse est ensuite corrigée en fonction de la température de l'écoulement, afin de compenser les variations de la vitesse du son. L'ensemble des vitesses corrigées permet de construire un histogramme, permettant de calculer la vitesse moyenne d'écoulement. Pour garantir des performances de mesure constantes dans toutes les conditions de fonctionnement, le système de mesure adaptatif Mainstream ajuste automatiquement le temps d'acquisition du signal ultrasonique pour que chaque mesure de vitesse soit basée sur la même quantité d'informations.
Avantages
- Certification ATEX Zone 0 pour environnements explosifs
- Mesure bidirectionnelle précise avec résolution de 1 mm/s
- Faible consommation adaptée aux installations autonomes
- Communication standard industrielle RS485 Modbus RTU
- Compensation automatique de température pour une précision optimale
- Diagnostic avancé avec indicateur de qualité du signal
Caractéristiques principales
- Type de capteur : Capteur ultrasonique immergé avec électronique intégrée
- Principe de mesure : Analyse du décalage de phase des ultrasons réfléchis par les particules en mouvement
- Plage de vitesse : de -5 m/s à -10 mm/s et de 10 mm/s à 5 m/s
- Résolution : 1 mm/s
- Hauteur minimale d’eau : 30 mm
- Fonctionnalités avancées :
- Système Mainstream Adaptive Measurement System ajustant automatiquement le temps d’acquisition
- Mesure à la demande ou rafraîchissement programmé
- Analyse du signal avec histogrammes de vitesse
- Mesures disponibles :
- Vitesse, température du fluide, qualité du signal
- Alimentation :
- 6 à 28 Vdc
- Consommation maximale : 25 mA
- Communication :
- RS485 Modbus RTU (semi-duplex)
- Adressage : 1 à 247
- Débits : 2400 à 115200 bauds
- Certification ATEX :
- Ex ia IIC T4 Ga
- Paramètres électriques spécifiques sécurité intrinsèque
- Construction :
- Boîtier PVC-U avec câble polyuréthane blindé
- Dimensions : 105 x 50 x 20 mm
- Poids : 850 g (câble 10 m inclus)
- Longueur câble max : 300 m
- Environnement :
- Protection : IP68 (totalement encapsulé)
- Température de fonctionnement : -10°C à 80°C
Applications typiques
- Réseaux d’assainissement en zone ATEX
- Industries chimiques et pétrochimiques
- Mesure de vitesse en canaux ouverts
- Surveillance de flux en environnement explosif
- Intégration dans systèmes de mesure de débit AV
Pourquoi choisir la sonde de vitesse ultrasonique ATEX - communication RS485 MODBUS : MainProbeX ?
La MainProbeX combine sécurité intrinsèque ATEX, précision de mesure et robustesse industrielle. Grâce à son système adaptatif et à son diagnostic avancé, elle garantit des mesures fiables dans les environnements les plus contraignants, tout en assurant une intégration simple dans les systèmes industriels.
