Description

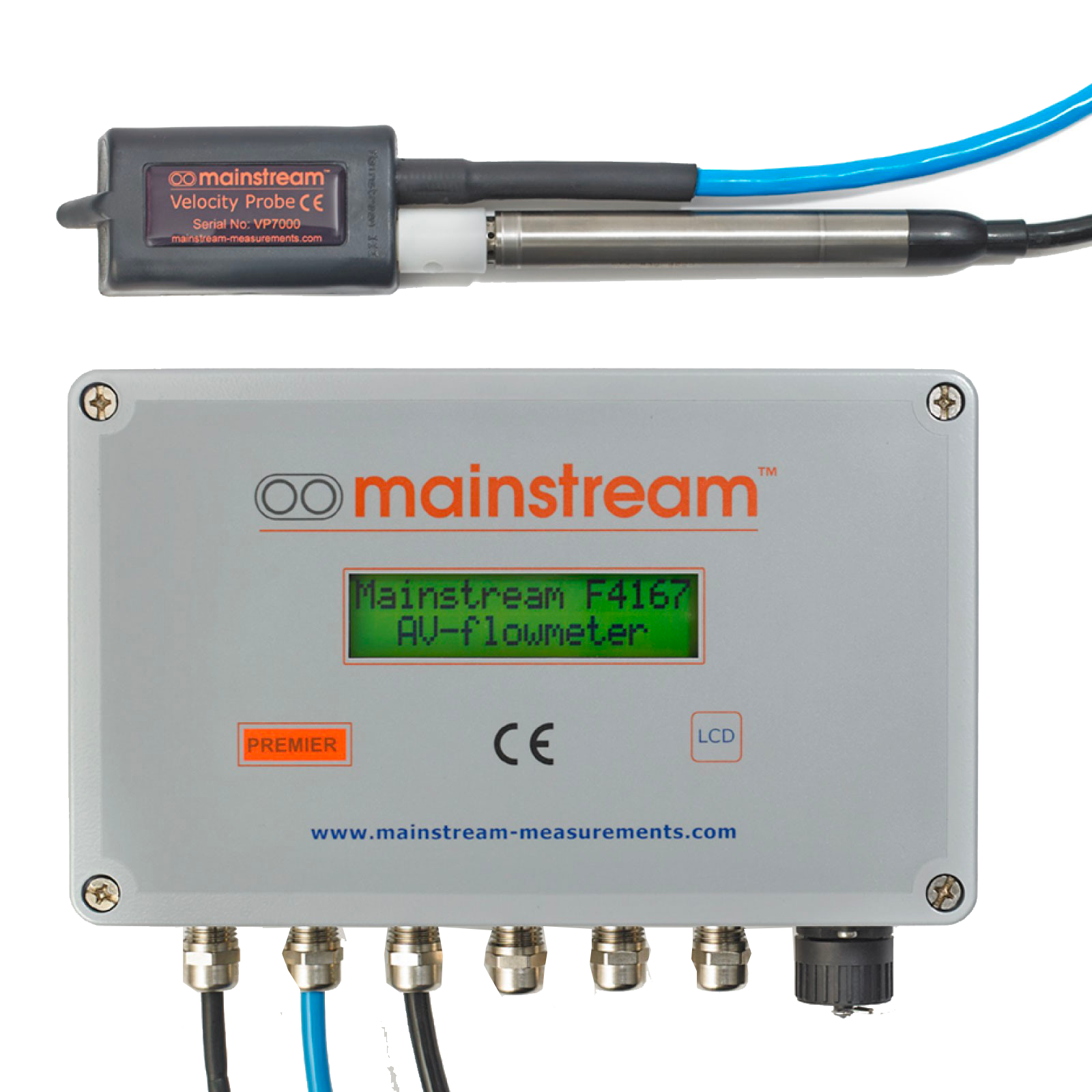

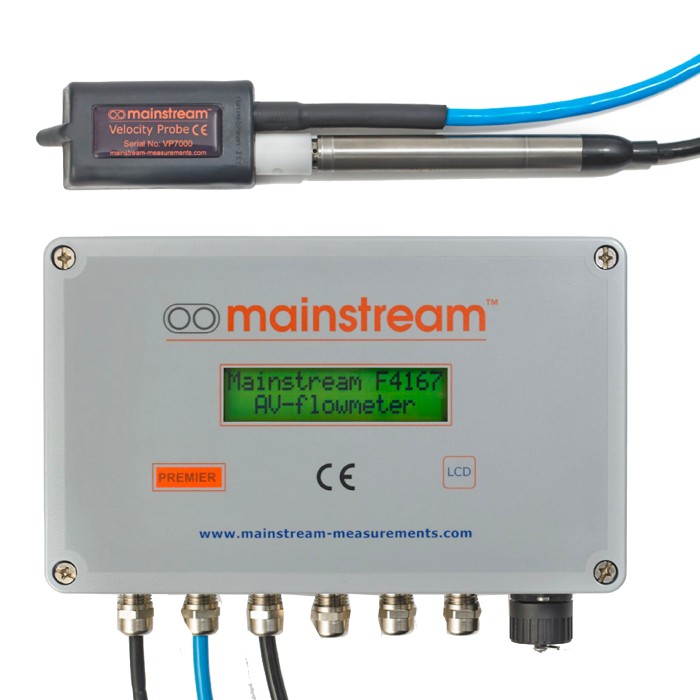

Le débitmètre canal ouvert fixe haut de gamme est une solution avancée dédiée aux applications exigeantes nécessitant une précision maximale et une grande richesse fonctionnelle. Il combine des mesures de niveau double capteur et de vitesse ultrasonique pour offrir un calcul de débit fiable, même dans des conditions hydrauliques complexes.
Conçu pour les environnements critiques, il intègre des fonctionnalités avancées telles que la gestion d’alimentation sans coupure, des sorties multiples et un enregistrement de données performant.
Avantages
- Mesure haute précision grâce à un double capteur de niveau
- Adapté aux applications complexes (écoulements variables, conditions difficiles)
- Alimentation sécurisée avec gestion batterie et continuité de service
- Sorties multiples pour intégration industrielle avancée
- Enregistreur de données performant avec récupération rapide
- Robustesse extrême (IP67/IP68, environnements sévères)
Caractéristiques principales
- Mesure de niveau :
- Double capteur 4-20 mA
- Convertisseur A/D delta-sigma 16 bits
- Résolution : meilleure que 1 µA
- Calibration : table jusqu’à 23 points avec interpolation
- Mesure de vitesse :
- Capteur ultrasonique immergé
- Plage : de -5 m/s à -10 mm/s et de 10 mm/s à 5 m/s
- Résolution : meilleure que 1 mm/s
- Contrôle qualité du signal en %
- Calcul du débit :
- Surface mouillée calculée selon la géométrie
- Débit = surface mouillée × vitesse
- Totalisation avancée : flux direct, inverse et total
- Alimentation :
- 12V et 24V
- Gestion batterie avec chargeur intégré
- Fonctionnement sans coupure
- Surveillance complète (tension, courant)
- Enregistreur de données :
- Mémoire 4 MB avec conservation jusqu’à 20 ans
- Intervalle configurable (15 s à 1 h)
- Plus d’un an de stockage
- Export en .csv et image système
- Communication :
- RS232, USB avec auto-détection
- Options : SDI, MODBUS
- Interface utilisateur :
- Écran LCD 2 lignes avec rétroéclairage
- Affichage configurable et bouton de réinitialisation
- Sorties :
- 3 sorties 4-20 mA configurables
- 2 sorties de commutation (statique ou impulsion)
- Unités et formats :
- Large choix d’unités (niveau, débit, vitesse, volume)
- Affichage configurable (entier, décimal, scientifique)
- Capteur de niveau (option PTX) :
- Plage : 0 à 2 m (max 8 m)
- Précision : 0.25%
- Protection : IP68
- Capteur de vitesse :
- Boîtier PVC, câble renforcé aramide
- Protection : IP68
- Température : -10°C à 80°C
- Unité centrale :
- Boîtier aluminium
- Dimensions : 260 x 160 x 90 mm
- Protection : IP67/IP68
- Température : -10°C à 70°C
Applications typiques
- Réseaux d’assainissement complexes
- Stations d’épuration avancées
- Gestion industrielle des fluides
- Mesures hydrologiques critiques
- Applications avec flux bidirectionnels
Pourquoi choisir le débitmètre canal ouvert fixe - solution haut de gamme pour applications complexes ?
Ce débitmètre haut de gamme est conçu pour répondre aux exigences des environnements les plus complexes, en offrant une précision élevée, une fiabilité continue et des capacités avancées d’intégration. Grâce à son double capteur de niveau, ses multiples sorties et sa gestion intelligente de l’alimentation, il garantit une mesure de débit optimale et sécurisée sur le long terme.
