Description

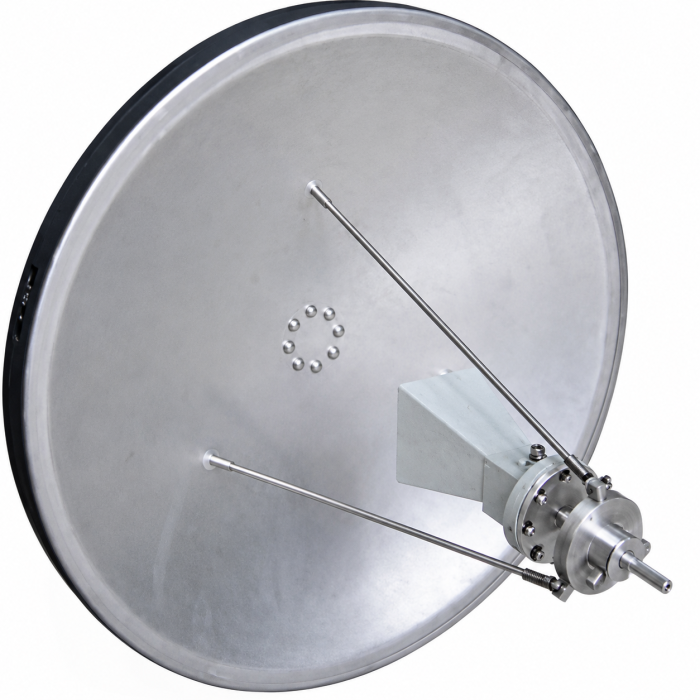

La PW-12000-16000 est une antenne parabolique conçue pour fonctionner sur une plage de fréquences de 12,0 à 16,0 GHz. Elle offre un gain typique de 24 dB et une polarisation linéaire double, adaptée aux besoins de mesure et d’émission ou réception directionnelle dans le domaine RF et hyperfréquences.
Son réflecteur en aluminium, son connecteur SMA femelle et son format compact permettent une intégration simple dans des environnements de test ou de mesure nécessitant une antenne directive.
Avantages
- Large plage de fréquences de 12,0 à 16,0 GHz.
- Gain typique de 24 dB pour les applications nécessitant une directivité élevée.
- Polarisation linéaire double pour une plus grande souplesse d’utilisation.
- Connectique SMA femelle facilitant le raccordement aux équipements RF compatibles.
- Réflecteur en aluminium assurant une structure légère, avec un poids d’environ 0,9 kg.
Caractéristiques principales
- Référence : PW-12000-16000
- Type : antenne parabolique
- Plage de fréquences : 12,0 à 16,0 GHz
- Gain : 24 dB typique
- Ouverture à 3 dB : 8 à 3°
- Polarisation : linéaire double
- ROS : 3,5 maximum
- Connecteur : SMA femelle
- Matériau du réflecteur : aluminium
- Dimensions : Ø333 x 245 mm
- Poids net : environ 0,9 kg
Applications typiques
- Mesures RF et hyperfréquences dans la bande 12 à 16 GHz.
- Essais et caractérisation d’antennes nécessitant une source ou une réception directive.
- Mesures de gain, de rayonnement et de directivité sur banc de test.
- Tests de propagation et d’atténuation de signal en environnement de mesure.
- Recherche et développement RF pour équipements fonctionnant dans la bande 12 à 16 GHz.
- Validation de systèmes hyperfréquences nécessitant une antenne à gain élevé et faisceau étroit.
Pourquoi choisir l’antenne parabolique PW-12000-16000
La PW-12000-16000 combine une plage de fréquences de 12,0 à 16,0 GHz, un gain typique de 24 dB et une polarisation linéaire double. Sa conception parabolique et son réflecteur en aluminium en font une solution adaptée aux configurations nécessitant une antenne directionnelle compacte et légère.
Distribuée par le département RF & Hyperfréquences d’ES France, cette antenne bénéficie de l’accompagnement technique d’une équipe spécialisée dans les composants, systèmes et solutions de mesure RF.
