Description

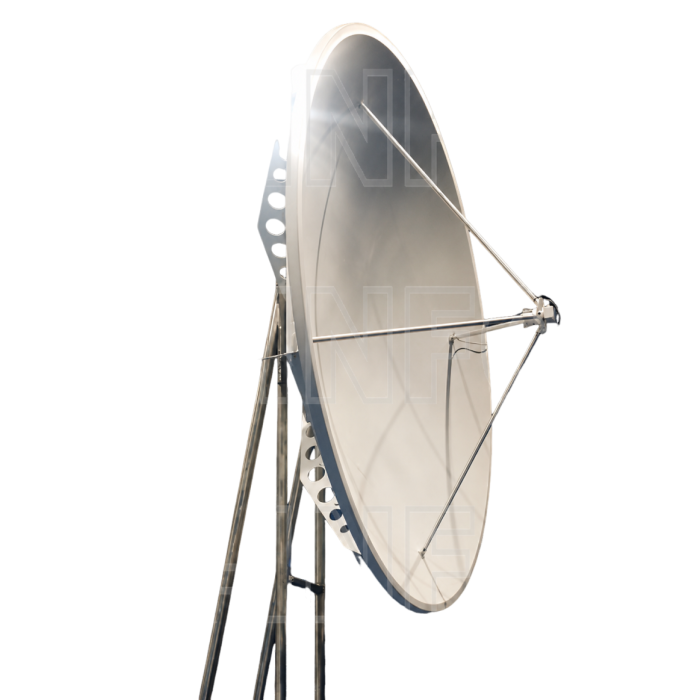

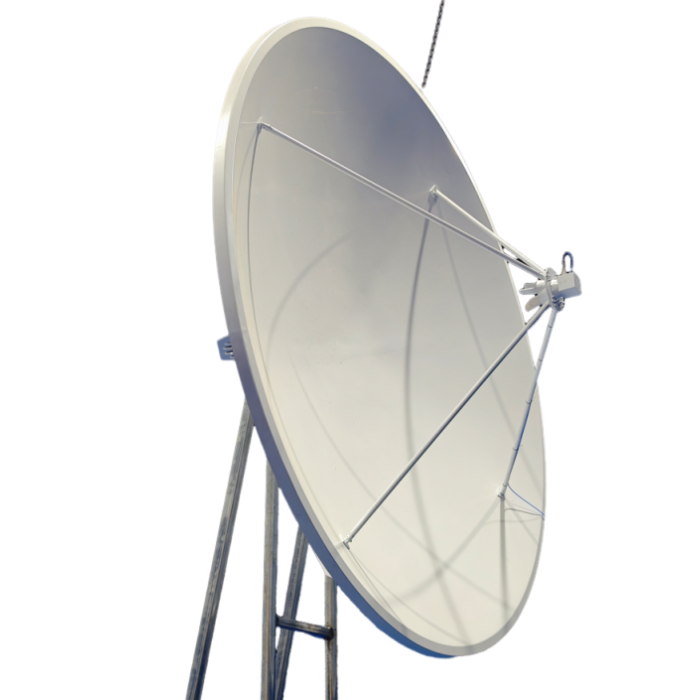

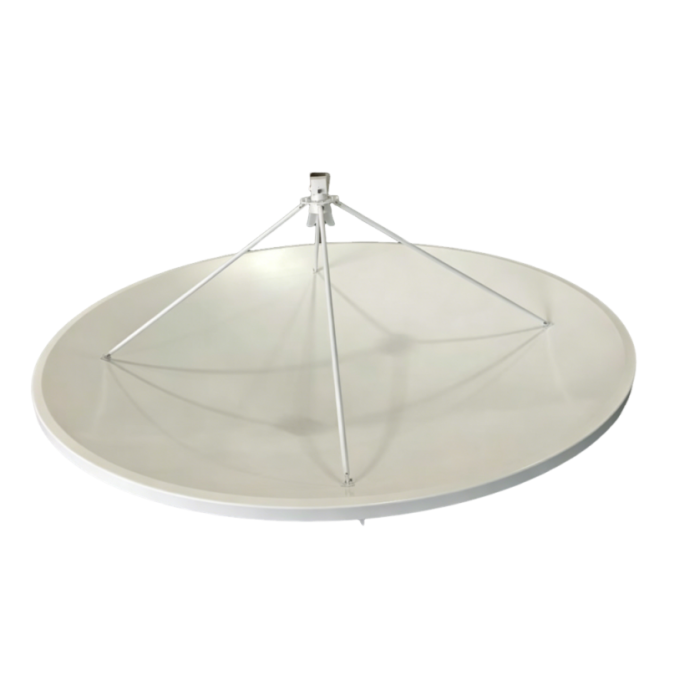

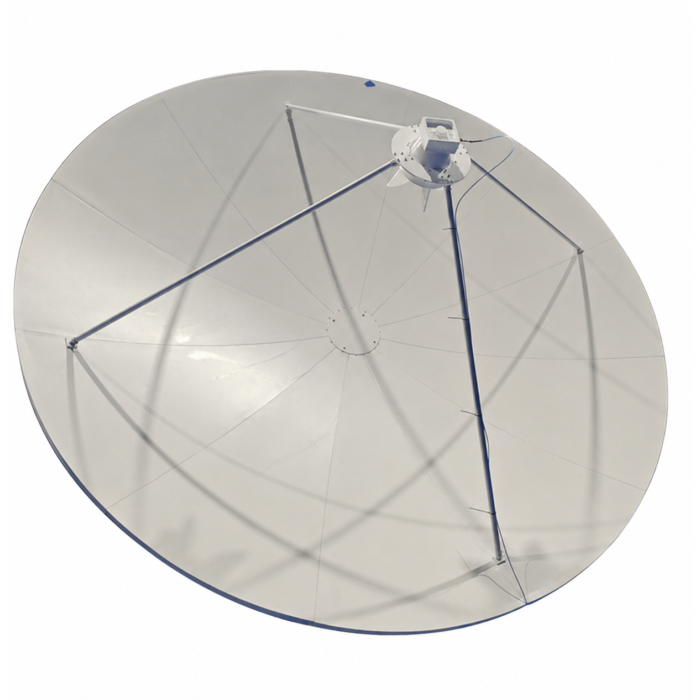

L’antenne PW-10180-25_N est une antenne parabolique à foyer primaire, à polarisation linéaire, conçue pour fonctionner de 1 à 18 GHz. Elle offre un gain nominal de 25 dBi et dispose d’un connecteur N femelle.
Avec son réflecteur de 2400 mm, cette antenne est destinée aux applications nécessitant une forte directivité, notamment les mesures d’antennes, les mesures en champ lointain, les liaisons de données haute capacité et l’intégration de systèmes.
Avantages
- Large bande de fréquences de 1 à 18 GHz.
- Gain nominal de 25 dBi pour les applications nécessitant une directivité élevée.
- Polarisation linéaire adaptée aux configurations de mesure et d’intégration.
- Faible rapport d’ondes stationnaires maximal de 2,5:1.
- Utilisation intérieure et extérieure fixe.
- Connectique N femelle pour une intégration coaxiale standard.
Caractéristiques principales
- Référence : PW-10180-25_N
- Type : antenne parabolique à foyer primaire
- Fréquence minimale : 1 GHz
- Fréquence maximale : 18 GHz
- Gain typique : 25 dBi
- Polarisation : linéaire
- Rapport d’ondes stationnaires maximal : 2,5:1
- Impédance : 50 ohms
- Puissance admissible continue : 300 W
- Diamètre du réflecteur : 2400 mm
- Connecteur : N femelle
- Type de sortie : coaxiale
- Matériau du corps : aluminium
Applications typiques
- Mesure d’antennes.
- Mesure en champ lointain.
- Intégration de systèmes.
- Liaisons de données haute capacité dans les bandes de fréquences élevées.
- Applications à gain élevé.
- Mesure de matériaux.
Pourquoi choisir l’antenne parabolique à polarisation linéaire 1 à 18 GHz - gain 25 dBi : PW-10180-25_N
L’antenne PW-10180-25_N associe une large couverture de fréquence de 1 à 18 GHz, un gain nominal de 25 dBi et une conception parabolique à foyer primaire. Elle constitue une solution adaptée aux environnements de mesure, aux essais en champ lointain et aux intégrations nécessitant une antenne directive à polarisation linéaire.
Distribuée par ES France – département RF & Hyperfréquences, elle bénéficie de l’accompagnement technique d’une équipe spécialisée dans les solutions radiofréquences, hyperfréquences, mesure et intégration de systèmes.
