Description

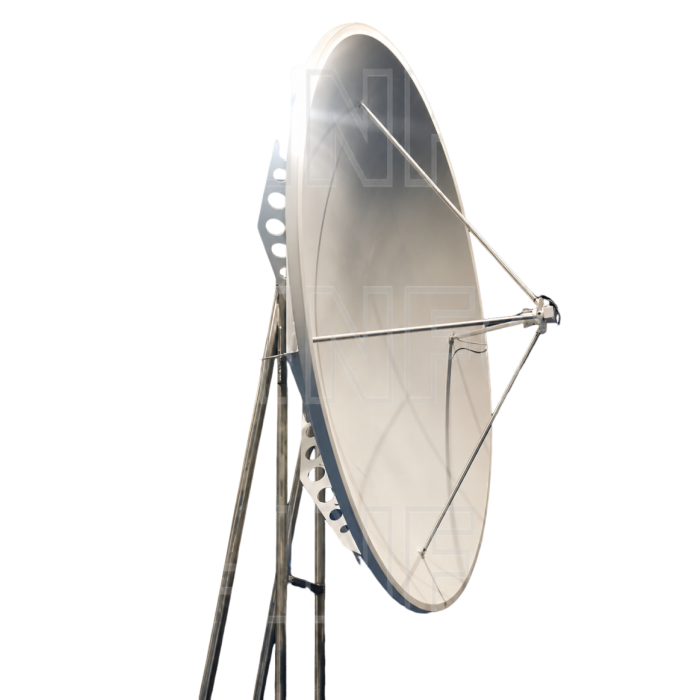

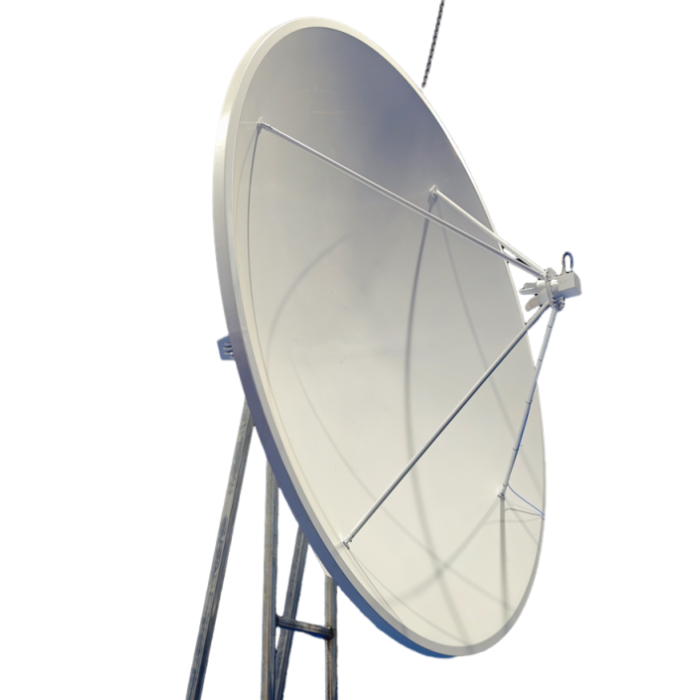

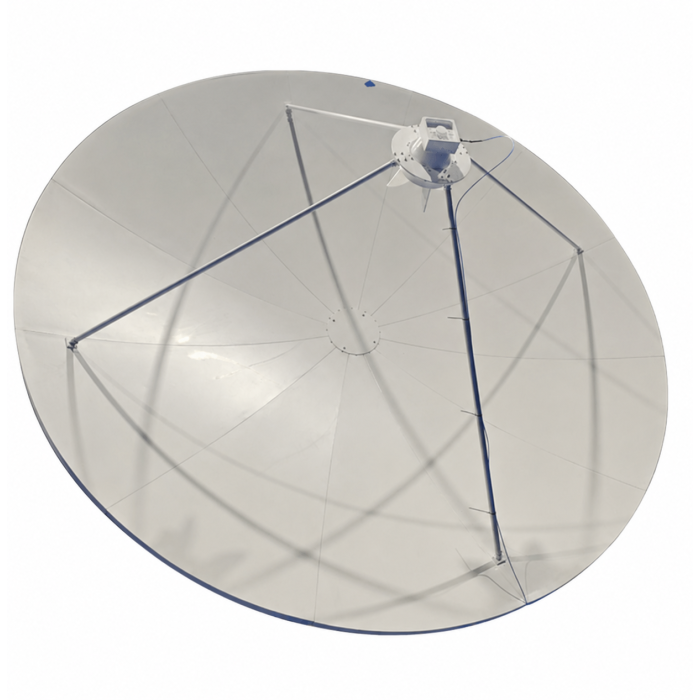

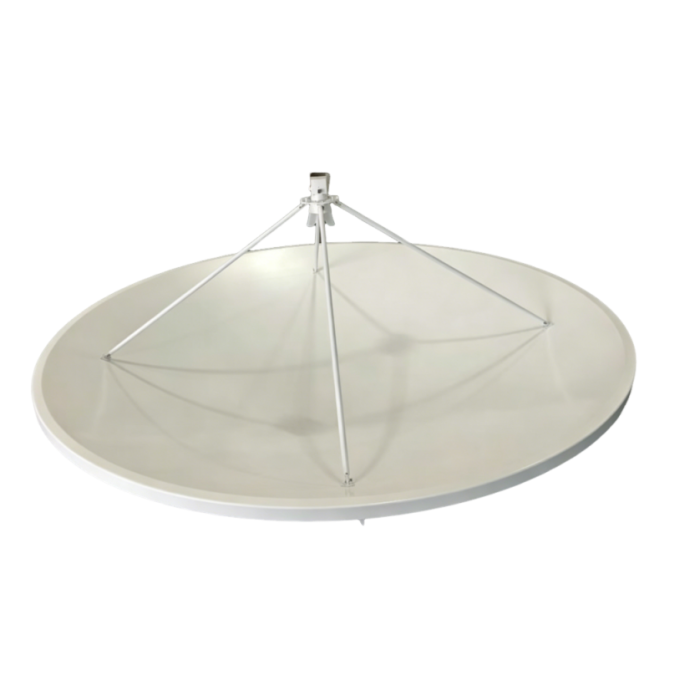

L’antenne PW-1020-26.9_N est une antenne parabolique conçue pour fonctionner sur une plage de fréquences de 1 à 2 GHz. Elle offre un gain typique de 26,9 dB et une double polarisation linéaire.
Elle est équipée de connecteurs N femelle et dispose d’un réflecteur d’environ 3 m de diamètre. Cette antenne est adaptée aux applications nécessitant une antenne directive à gain élevé dans la bande de fréquences 1 à 2 GHz.
Avantages
- Gain typique de 26,9 dB pour les applications nécessitant une directivité élevée.
- Plage de fréquences de 1 à 2 GHz.
- Double polarisation linéaire avec ports horizontal et vertical.
- Connecteurs N femelle pour une intégration coaxiale standard.
- Puissance admissible continue de 200 W.
- Diamètre d’antenne d’environ 3 m pour les besoins de gain élevé.
Caractéristiques principales
- Référence : PW-1020-26.9_N
- Type : antenne parabolique
- Plage de fréquences : 1 à 2 GHz
- Gain typique : 26,9 dB
- Polarisation : double linéaire
- Rapport d’ondes stationnaires typique : 2,0:1
- Connecteur : N femelle
- Rapport F/D : 0,298
- Puissance admissible continue : 200 W
- Diamètre de l’antenne : environ 3 m
- Dimensions : Ø 3060 x 1804 mm
- Poids net : environ 114,31 kg
Applications typiques
- Applications RF nécessitant un gain élevé dans la plage 1 à 2 GHz.
- Mesures d’antennes.
- Essais et caractérisations RF.
- Intégration de systèmes radiofréquences.
- Applications utilisant une double polarisation linéaire.
Pourquoi choisir l’antenne parabolique 1 à 2 GHz - gain 26,9 dB : PW-1020-26.9_N
L’antenne PW-1020-26.9_N associe une plage de fréquences de 1 à 2 GHz, un gain typique de 26,9 dB et une double polarisation linéaire. Ses connecteurs N femelle et sa puissance admissible de 200 W en continu facilitent son intégration dans des configurations RF exigeantes.
Distribuée par ES France – département RF & Hyperfréquences, cette antenne bénéficie de l’accompagnement d’une équipe spécialisée dans les composants, modules, antennes et systèmes RF.
