Description

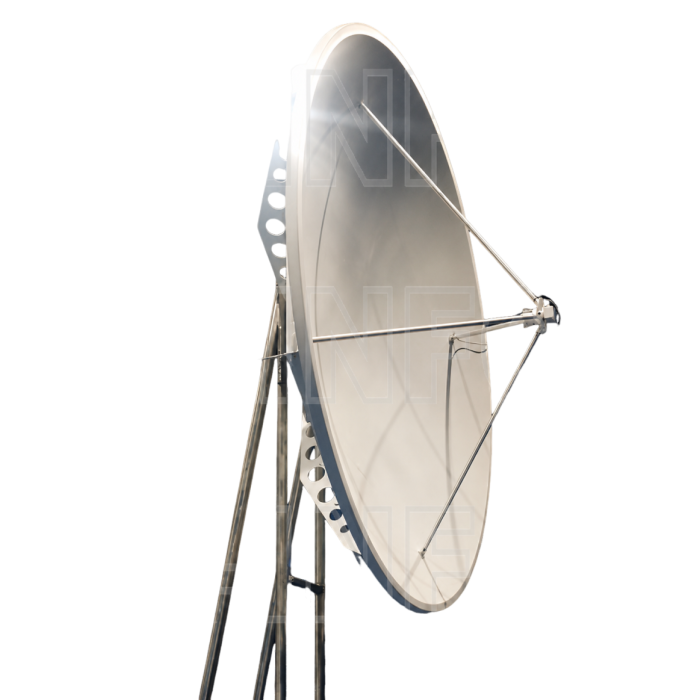

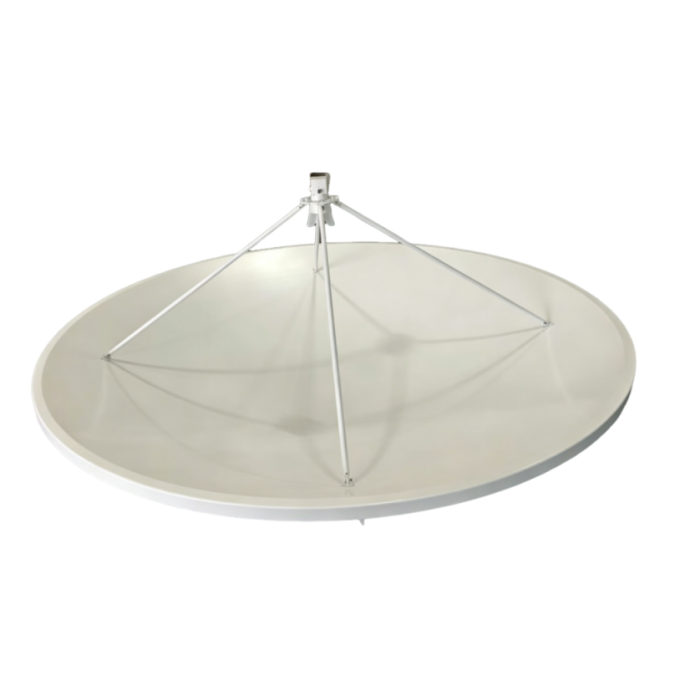

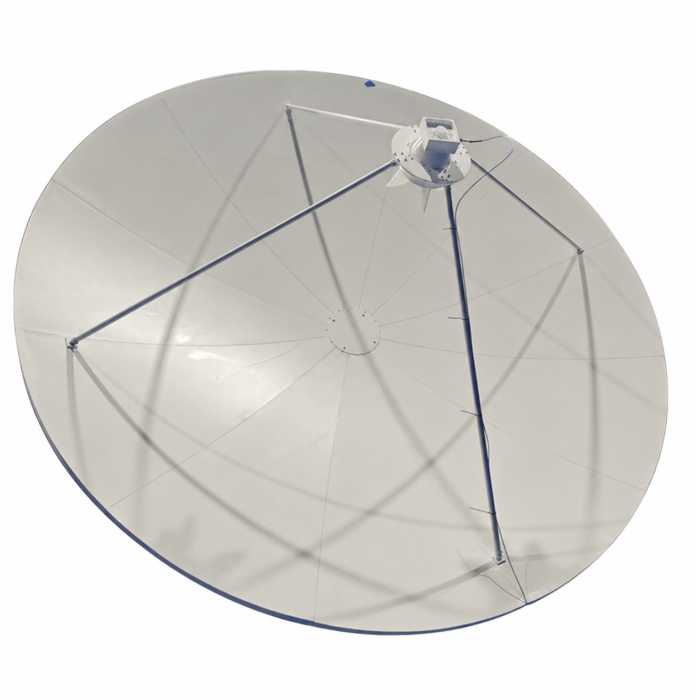

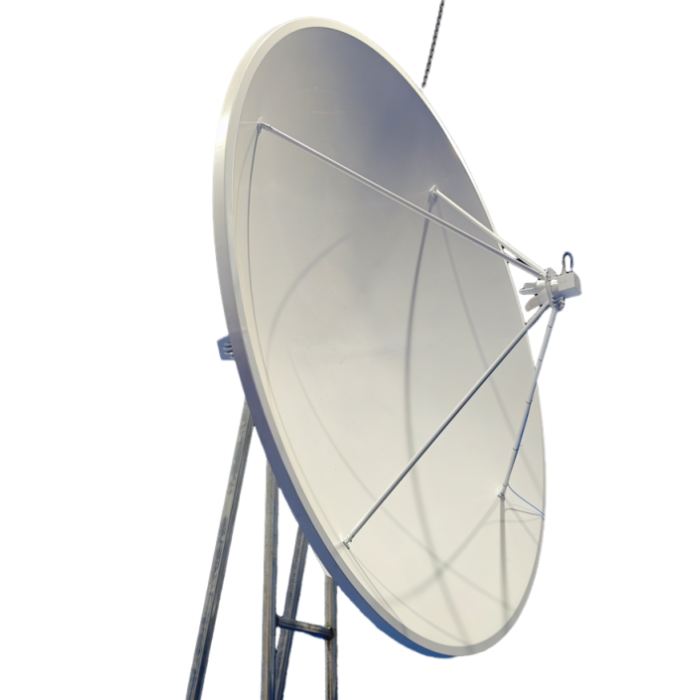

L’antenne PW-80180-40.5_N est une antenne parabolique conçue pour fonctionner sur une plage de fréquences de 8 à 18 GHz. Elle offre un gain typique de 40,5 dB et une double polarisation linéaire.
Équipée de connecteurs N femelle, cette antenne dispose d’un réflecteur d’environ 1,8 m de diamètre. Elle est adaptée aux applications nécessitant une antenne directive à très fort gain dans les bandes hyperfréquences.
Avantages
- Large plage de fréquences de 8 à 18 GHz.
- Gain typique élevé de 40,5 dB pour les applications à forte directivité.
- Double polarisation linéaire avec ports horizontal et vertical.
- Rapport d’ondes stationnaires typique de 2,0:1.
- Puissance admissible continue de 400 W.
- Connecteurs N femelle pour une intégration coaxiale.
- Diamètre d’antenne d’environ 1,8 m, adapté aux besoins de gain élevé.
Caractéristiques principales
- Référence : PW-80180-40.5_N
- Type : antenne parabolique
- Plage de fréquences : 8 à 18 GHz
- Gain typique : 40,5 dB
- Polarisation : double linéaire
- Rapport d’ondes stationnaires typique : 2,0:1
- Connecteur : N femelle
- Rapport F/D : 0,382
- Puissance admissible continue : 400 W
- Diamètre de l’antenne : environ 1,8 m
- Dimensions : Ø 1898 x 885,7 mm
- Poids net : environ 41,95 kg
Applications typiques
- Applications hyperfréquences à gain élevé.
- Mesures d’antennes.
- Essais et caractérisations RF dans la plage 8 à 18 GHz.
- Intégration de systèmes radiofréquences.
- Applications nécessitant une double polarisation linéaire.
- Configurations nécessitant une forte directivité.
Pourquoi choisir l’antenne parabolique 8 à 18 GHz - gain 40,5 dB : PW-80180-40.5_N
L’antenne PW-80180-40.5_N combine une plage de fréquences de 8 à 18 GHz, un gain typique de 40,5 dB et une double polarisation linéaire. Elle répond aux besoins des applications hyperfréquences qui exigent une antenne directive, un gain important et une intégration coaxiale via connecteurs N femelle.
Distribuée par ES France – département RF & Hyperfréquences, cette antenne bénéficie de l’accompagnement technique d’une équipe spécialisée dans les composants, modules, antennes et systèmes RF.
