Description

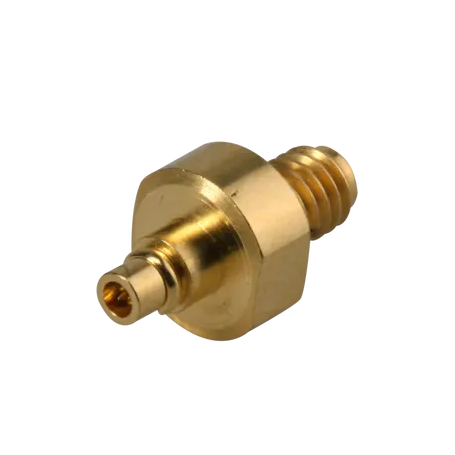

L’adaptateur coaxial 33_MMPX-PC1-50-1/111_NE de HUBER+SUHNER assure la transition entre une connexion MMPX mâle et une connexion PC 1 femelle. Conçu pour les environnements RF et hyperfréquences, il présente une impédance de 50 Ω et une fréquence de connexion allant jusqu’à 80 GHz.
Sa conception repose sur des matériaux de base de qualité et des placages adaptés aux exigences des liaisons coaxiales de précision.
Avantages
- Connexion de précision entre MMPX mâle et PC 1 femelle.
- Fonctionnement jusqu’à 80 GHz pour les applications hyperfréquences.
- Impédance 50 Ω adaptée aux chaînes de mesure et d’interconnexion RF.
- Bonnes performances électriques avec une perte de retour spécifiée selon les plages de fréquence.
- Matériaux haut de gamme avec contacts et corps en alliage cuivre-béryllium.
- Isolant en PEEK sur les deux interfaces de connexion.
Caractéristiques principales
- Référence : 33_MMPX-PC1-50-1/111_NE
- Numéro d’article : 85031764
- Type : adaptateur coaxial MMPX vers PC 1
- Connexion MMPX : mâle
- Connexion PC 1 : femelle
- Impédance : 50 Ω
- Fréquence de connexion : 80 GHz
- Perte de retour de 0 à 20 GHz : 25 dB
- Rapport d’ondes stationnaires de 0 à 20 GHz : 1,119
- Perte de retour de 20 à 50 GHz : 20 dB
- Rapport d’ondes stationnaires de 20 à 50 GHz : 1,222
- Perte de retour de 50 à 80 GHz : 12 dB
- Rapport d’ondes stationnaires de 50 à 80 GHz : 1,671
- Matériau des contacts centraux : alliage cuivre-béryllium
- Placage des contacts centraux : or, sans sous-couche nickel
- Isolant : PEEK
- Poids : 0,003 kg
- Température de fonctionnement : 15 °C à 30 °C
- Conditionnement : unité
Applications typiques
- Interconnexion RF et hyperfréquences nécessitant une transition MMPX vers PC 1.
- Montages de mesure fonctionnant avec une impédance de 50 Ω.
- Chaînes de test jusqu’à 80 GHz lorsque les interfaces MMPX et PC 1 sont requises.
- Intégration en laboratoire pour des configurations coaxiales de précision.
Pourquoi choisir l’adaptateur coaxial MMPX vers PC 1 - 50 Ohm, jusqu’à 80 GHz : 33_MMPX-PC1-50-1/111_NE
L’adaptateur 33_MMPX-PC1-50-1/111_NE répond aux besoins d’interconnexion coaxiale de précision entre MMPX mâle et PC 1 femelle. Sa fréquence de connexion jusqu’à 80 GHz, son impédance de 50 Ω et ses matériaux de qualité en font une solution adaptée aux environnements RF et hyperfréquences exigeants.
ES France accompagne ses clients dans le choix de composants RF et hyperfréquences adaptés à leurs contraintes techniques, avec une expertise dédiée aux applications de test, mesure et interconnexion.
