Description

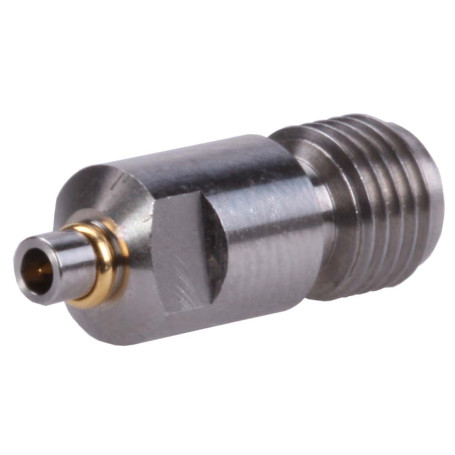

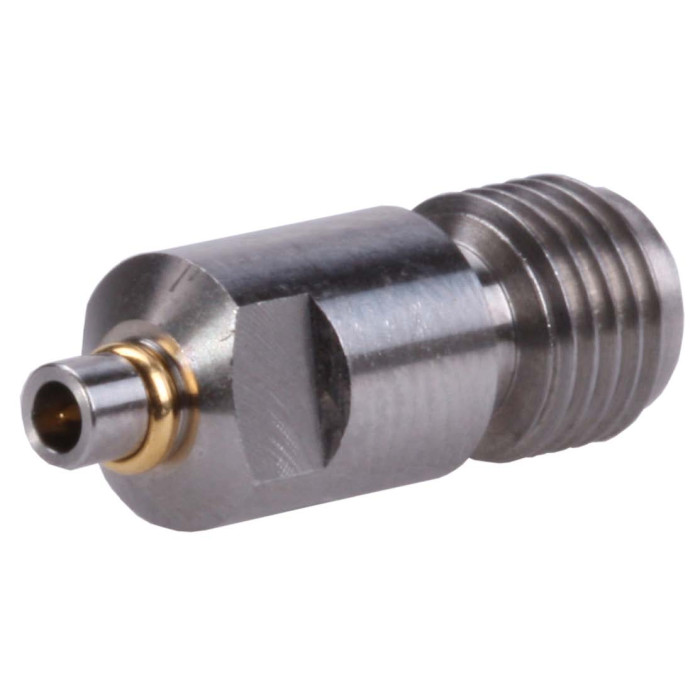

L’adaptateur coaxial 33_MMPX-SK-50-1/199_N de HUBER+SUHNER permet la transition entre une connexion MMPX mâle et une connexion SK femelle. Il est destiné aux applications RF et hyperfréquences nécessitant une interconnexion coaxiale de précision avec une impédance de 50 Ω.
Avec une fréquence de connexion jusqu’à 40 GHz, cet adaptateur s’appuie sur des interfaces de précision, des performances électriques spécifiées et des matériaux adaptés aux environnements de mesure haute fréquence.
Avantages
- Transition MMPX vers SK pour les configurations coaxiales RF et hyperfréquences.
- Fréquence de connexion jusqu’à 40 GHz pour les applications haute fréquence.
- Impédance 50 Ω adaptée aux chaînes de mesure et d’interconnexion.
- Bonnes performances électriques avec une perte de retour spécifiée jusqu’à 40 GHz.
- Conception compacte avec un poids de seulement 0,0022 kg.
- Plage de température étendue de -55 °C à 125 °C.
Caractéristiques principales
- Référence : 33_MMPX-SK-50-1/199_N
- Numéro d’article : 84071648
- Type : adaptateur coaxial MMPX vers SK
- Connexion MMPX : mâle
- Connexion SK : femelle
- Norme interface MMPX : HUBER+SUHNER MMPX STD
- Norme interface SK : MIL-STD-348A/323
- Impédance : 50 Ω
- Fréquence de connexion : 40 GHz
- Perte de retour de 0 à 15 GHz : 26 dB
- Rapport d’ondes stationnaires de 0 à 15 GHz : 1,105
- Perte de retour de 15 à 30 GHz : 23 dB
- Rapport d’ondes stationnaires de 15 à 30 GHz : 1,152
- Perte de retour de 30 à 40 GHz : 20 dB
- Rapport d’ondes stationnaires de 30 à 40 GHz : 1,222
- Matériau des contacts centraux : alliage cuivre-béryllium
- Placage des contacts centraux : SUCOPRO
- Matériau des conducteurs extérieurs : acier inoxydable
- Matériau des corps : acier inoxydable
- Isolant : PPE
- Poids : 0,0022 kg
- Cycles de connexion : 100
- Température de fonctionnement : -55 °C à 125 °C
- Conditionnement : unité
Applications typiques
- Interconnexion RF et hyperfréquences entre interfaces MMPX et SK.
- Configurations de mesure 50 Ω nécessitant une transition coaxiale de précision.
- Montages d’essai jusqu’à 40 GHz utilisant des interfaces MMPX mâle et SK femelle.
- Utilisation en laboratoire pour l’adaptation de chaînes coaxiales haute fréquence.
Pourquoi choisir l’adaptateur coaxial MMPX vers SK - 50 Ohm, jusqu’à 40 GHz : 33_MMPX-SK-50-1/199_N
L’adaptateur 33_MMPX-SK-50-1/199_N offre une solution d’interconnexion coaxiale entre MMPX mâle et SK femelle pour les environnements RF et hyperfréquences. Sa fréquence de connexion jusqu’à 40 GHz, son impédance de 50 Ω et ses performances électriques spécifiées en font un composant adapté aux chaînes de test et de mesure haute fréquence.
ES France accompagne ses clients dans la sélection de composants RF et hyperfréquences adaptés à leurs contraintes d’intégration, de mesure et d’interconnexion, avec l’appui de son département spécialisé.
