Description

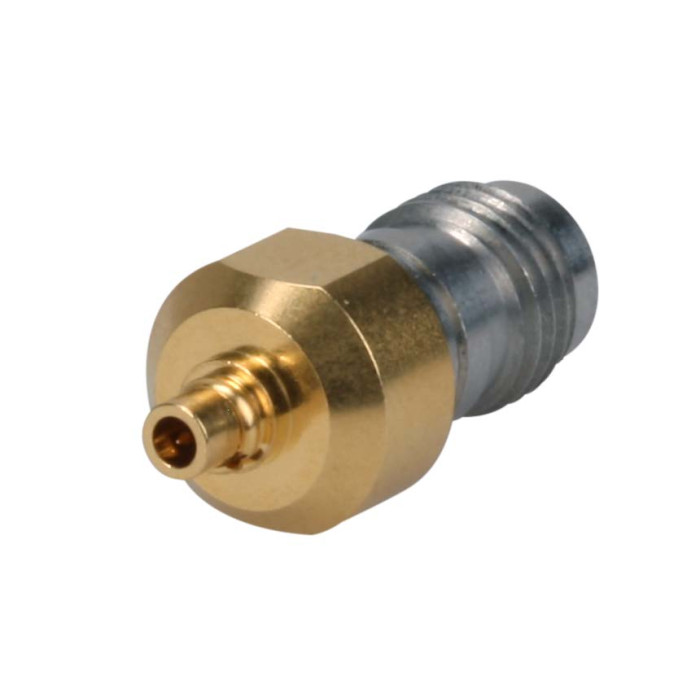

L’adaptateur coaxial 33_MMPX-PC185-50-2/1--_N de HUBER+SUHNER permet une transition entre une connexion MMPX mâle et une connexion PC 1.85 femelle. Il est conçu pour les applications RF et hyperfréquences nécessitant une interconnexion coaxiale de précision avec une impédance de 50 Ω.
Cet adaptateur offre une fréquence de connexion jusqu’à 67 GHz et s’appuie sur des matériaux de qualité, notamment des contacts en alliage cuivre-béryllium et un isolant en LCP.
Avantages
- Connexion de précision entre une interface MMPX mâle et une interface PC 1.85 femelle.
- Fréquence de connexion jusqu’à 67 GHz pour les applications RF et hyperfréquences.
- Impédance 50 Ω adaptée aux chaînes d’interconnexion et de mesure.
- Bonnes performances électriques avec une perte de retour spécifiée sur deux plages de fréquence.
- Durée d’utilisation mécanique élevée avec 500 cycles de connexion indiqués.
- Large plage de température de fonctionnement de -55 °C à 155 °C.
Caractéristiques principales
- Référence : 33_MMPX-PC185-50-2/1--_N
- Numéro d’article : 84132754
- Type : adaptateur coaxial MMPX vers PC 1.85
- Connexion MMPX : mâle
- Connexion PC 1.85 : femelle
- Norme interface MMPX : HUBER+SUHNER MMPX STD
- Norme interface PC 1.85 : IEC 60169-32
- Impédance : 50 Ω
- Fréquence de connexion : 67 GHz
- Perte de retour de 0 à 15 GHz : 25 dB
- Rapport d’ondes stationnaires de 0 à 15 GHz : 1,119
- Perte de retour de 15 à 67 GHz : 20 dB
- Rapport d’ondes stationnaires de 15 à 67 GHz : 1,222
- Matériau du contact central MMPX : cuivre-béryllium / laiton
- Matériau du conducteur extérieur MMPX : alliage cuivre-béryllium
- Matériau du contact central PC 1.85 : alliage cuivre-béryllium
- Matériau du conducteur extérieur PC 1.85 : acier inoxydable
- Isolant : LCP
- Poids : 0,0046 kg
- Cycles de connexion : 500
- Température de fonctionnement : -55 °C à 155 °C
- Conditionnement : unité
Applications typiques
- Interconnexion RF et hyperfréquences entre interfaces MMPX et PC 1.85.
- Chaînes de mesure 50 Ω nécessitant une connexion coaxiale de précision.
- Configurations d’essai jusqu’à 67 GHz lorsque les interfaces MMPX mâle et PC 1.85 femelle sont requises.
- Utilisation en laboratoire pour des montages coaxiaux haute fréquence.
Pourquoi choisir l’adaptateur coaxial MMPX vers PC 1.85 - 50 Ohm, jusqu’à 67 GHz : 33_MMPX-PC185-50-2/1--_N
L’adaptateur 33_MMPX-PC185-50-2/1--_N associe une interface MMPX mâle à une interface PC 1.85 femelle dans un format coaxial 50 Ω adapté aux applications RF et hyperfréquences. Sa fréquence de connexion jusqu’à 67 GHz, ses 500 cycles de connexion et sa plage de température de -55 °C à 155 °C en font une solution adaptée aux environnements de test et d’interconnexion exigeants.
ES France accompagne les bureaux d’études, laboratoires et intégrateurs dans la sélection de composants RF et hyperfréquences adaptés à leurs contraintes techniques, avec l’expertise de son département spécialisé.
