Description

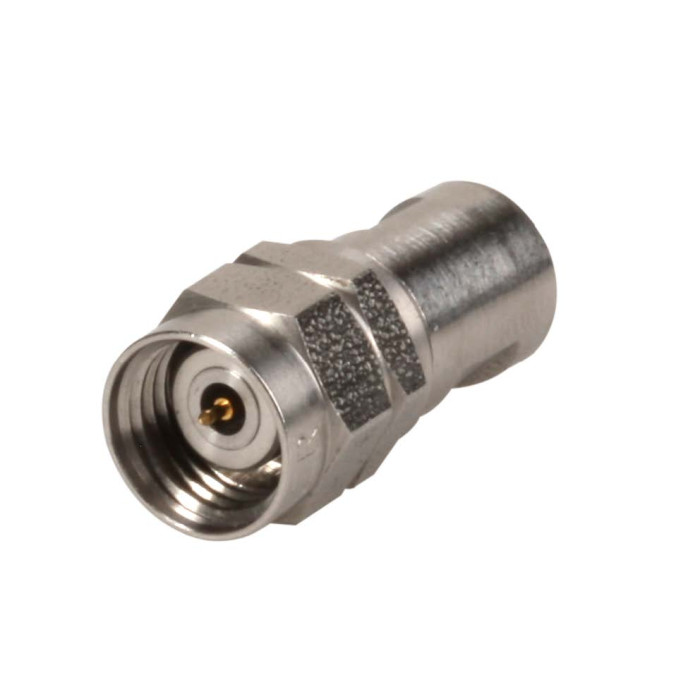

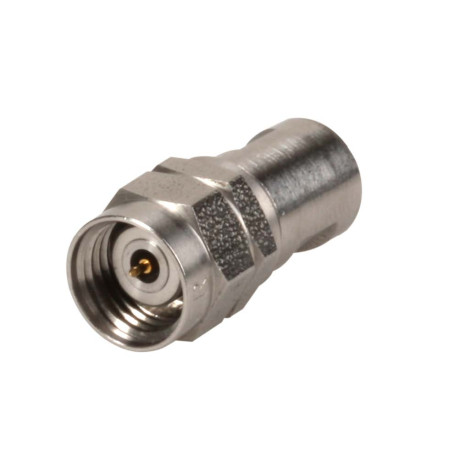

L’adaptateur coaxial 33_PC185-MMPX-50-2/199_NE de HUBER+SUHNER permet la transition entre une connexion PC 1.85 mâle et une connexion MMPX femelle. Il est conçu pour les applications RF et hyperfréquences nécessitant une interconnexion coaxiale de précision avec une impédance de 50 Ω.
Avec une fréquence de connexion jusqu’à 67 GHz, cet adaptateur est adapté aux environnements de mesure et d’intégration haute fréquence nécessitant des interfaces fiables et des performances électriques maîtrisées.
Avantages
- Transition PC 1.85 vers MMPX pour les configurations coaxiales RF et hyperfréquences.
- Fréquence de connexion jusqu’à 67 GHz pour les applications haute fréquence.
- Impédance 50 Ω adaptée aux chaînes de mesure et d’interconnexion.
- Perte de retour de 20 dB sur la plage de fréquence de 0 à 67 GHz.
- 500 cycles de connexion indiqués pour une utilisation répétée.
- Large plage de température de -55 °C à 155 °C.
Caractéristiques principales
- Référence : 33_PC185-MMPX-50-2/199_NE
- Numéro d’article : 84132750
- Type : adaptateur coaxial PC 1.85 vers MMPX
- Connexion PC 1.85 : mâle
- Connexion MMPX : femelle
- Norme interface PC 1.85 : IEC 60169-32
- Norme interface MMPX : HUBER+SUHNER MMPX STD
- Impédance : 50 Ω
- Fréquence de connexion : 67 GHz
- Perte de retour de 0 à 67 GHz : 20 dB
- Rapport d’ondes stationnaires de 0 à 67 GHz : 1,222
- Matériau du contact central PC 1.85 : cuivre-béryllium / laiton
- Matériau du conducteur extérieur PC 1.85 : acier inoxydable
- Matériau du corps PC 1.85 : acier inoxydable
- Matériau de l’écrou de couplage : acier inoxydable
- Matériau du contact central MMPX : alliage cuivre-béryllium
- Matériau du conducteur extérieur MMPX : alliage cuivre-béryllium
- Matériau du corps MMPX : acier inoxydable
- Isolant : LCP
- Poids : 0,005 kg
- Cycles de connexion : 500
- Température de fonctionnement : -55 °C à 155 °C
- Conditionnement : unité
Applications typiques
- Interconnexion RF et hyperfréquences entre interfaces PC 1.85 et MMPX.
- Chaînes de mesure 50 Ω nécessitant une transition coaxiale de précision.
- Montages d’essai jusqu’à 67 GHz utilisant une interface PC 1.85 mâle et une interface MMPX femelle.
- Utilisation en laboratoire pour l’adaptation de configurations coaxiales haute fréquence.
Pourquoi choisir l’adaptateur coaxial PC 1.85 vers MMPX - 50 Ohm, jusqu’à 67 GHz : 33_PC185-MMPX-50-2/199_NE
L’adaptateur 33_PC185-MMPX-50-2/199_NE constitue une solution d’interconnexion coaxiale pour relier une interface PC 1.85 mâle à une interface MMPX femelle. Sa fréquence de connexion jusqu’à 67 GHz, son impédance de 50 Ω, ses 500 cycles de connexion et sa plage de température de -55 °C à 155 °C en font un composant adapté aux chaînes RF et hyperfréquences exigeantes.
