Description

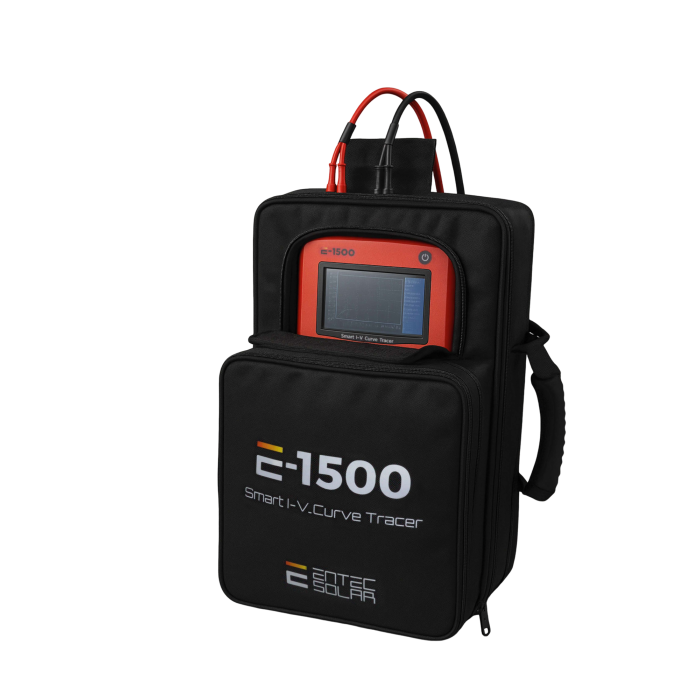

Le E-1500 d’Entec Solar est un traceur de courbes I-V intelligent destiné à la mesure de modules photovoltaïques et de chaînes photovoltaïques jusqu’à 1500 V et 35 A.
Conçu pour les opérations de maintenance, de mise en service et de contrôle qualité, il permet de réduire le temps passé sur le terrain tout en conservant une précision de mesure élevée.
L’instrument peut mesurer jusqu’à 200 courbes I-V par heure et prend en charge les mesures sur modules bifaciaux grâce à l’utilisation de capteurs d’irradiance adaptés.
Avantages
- Mesure jusqu’à 1500 V et 35 A pour modules ou chaînes photovoltaïques.
- Jusqu’à 200 courbes I-V par heure, pour accélérer les campagnes de mesure sur site.
- Précision élevée avec une précision annoncée de 0,5 % au point de puissance maximale.
- Mesure compatible avec les modules bifaciaux grâce à la prise en charge de capteurs d’irradiance en face avant et face arrière.
- Commande à distance via une application Android pour faciliter les opérations de connexion et de déconnexion.
- Identification automatique possible du module testé grâce à un lecteur de code-barres en accessoire.

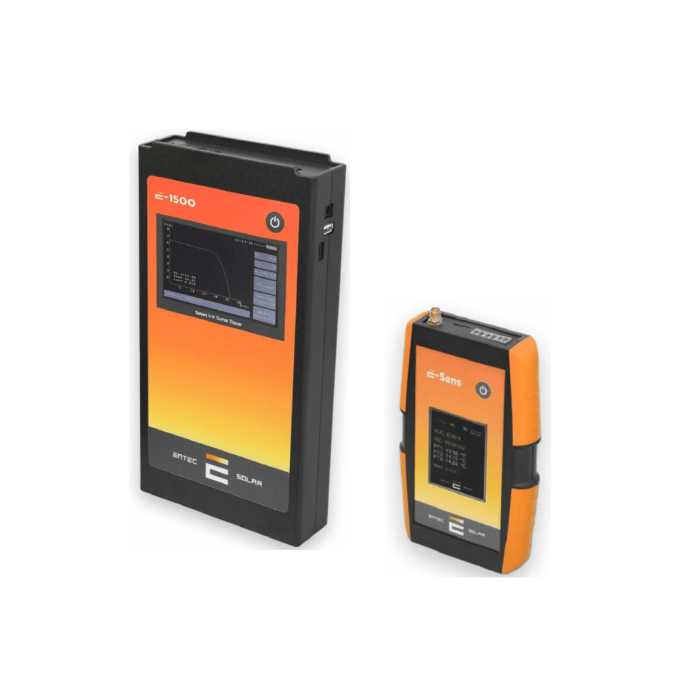

- Extrapolation automatique aux conditions standard selon la norme IEC 60891 avec le capteur E-Sens.
- Génération automatique de rapports via la plateforme PVET afin de réduire le temps de traitement des campagnes de mesure.
Caractéristiques principales
- Type d’équipement : traceur de courbes I-V pour applications photovoltaïques.
- Plage de tension d’entrée : 0 à 1500 V.
- Plage de courant d’entrée : 0,1 à 35 A.
- Précision tension et courant : ± 0,3 % ± 2 chiffres.
- Précision puissance : ± 0,5 % ± 0,1 W.
- Résolution : 22,5 mV et 0,5 mA.
- Temps de mesure : 30 à 200 ms typique.
- Temps de cycle de mesure : inférieur à 4 s.
- Nombre de points mesurés par courbe : 200.
- Température de fonctionnement : -10 à +65 °C.
- Autonomie : 10 heures en fonctionnement continu, soit plus de 2000 courbes I-V.
- Dimensions : 380 x 220 x 65 mm.
- Poids : 4,2 kg.
- Stockage des données : carte SD, environ 12 Ko par courbe I-V au format .csv.
- Protections : surtension, surintensité et inversion de polarité.
- Sécurité électrique : CAT II - 1500 V, EN 61010-1.
- Normes indiquées : mesure de courbe I-V selon IEC 61829 et extrapolation aux conditions standard selon IEC 60891.
Applications typiques
- Contrôle de performance de modules photovoltaïques.
- Mesure de chaînes photovoltaïques jusqu’à 1500 V et 35 A.
- Mise en service de centrales solaires.
- Maintenance préventive et corrective d’installations photovoltaïques.
- Contrôle qualité sur site.
- Diagnostic de défauts grâce à l’analyse et à la comparaison des courbes I-V mesurées.
- Mesure de modules bifaciaux avec capteurs d’irradiance avant et arrière.
Pourquoi choisir le traceur de courbes I-V 1500 V et 35 A : E-1500
Le E-1500 associe une capacité de mesure élevée, une grande rapidité d’acquisition et des fonctions conçues pour simplifier les campagnes terrain. Sa plage de mesure jusqu’à 1500 V et 35 A le rend adapté aux installations photovoltaïques modernes.
Grâce au capteur sans fil E-Sens, à l’application Android, au lecteur de code-barres en accessoire et à la génération automatique de rapports, il permet d’améliorer l’organisation des mesures, de limiter les manipulations et de faciliter l’exploitation des résultats.
Le E-1500 constitue ainsi une solution adaptée aux professionnels qui recherchent un traceur de courbes I-V rapide, précis et pensé pour les campagnes de mesure photovoltaïques sur le terrain.
