Description

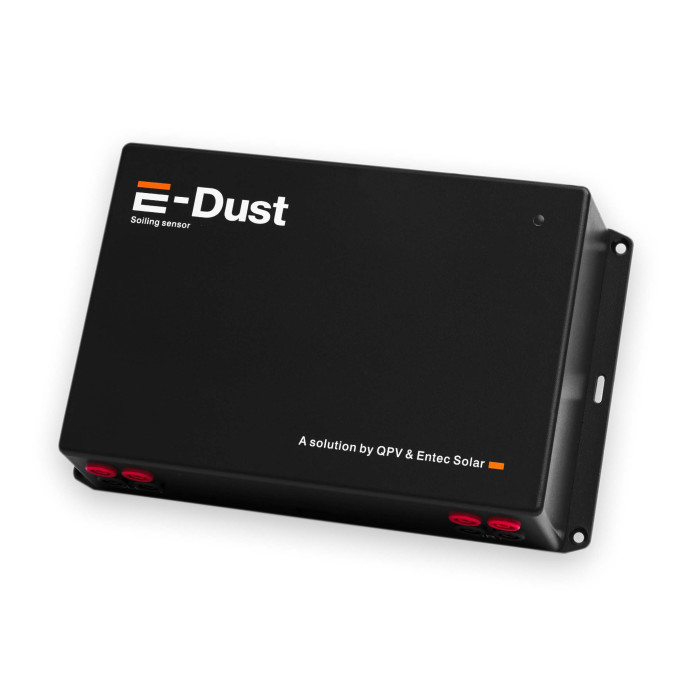

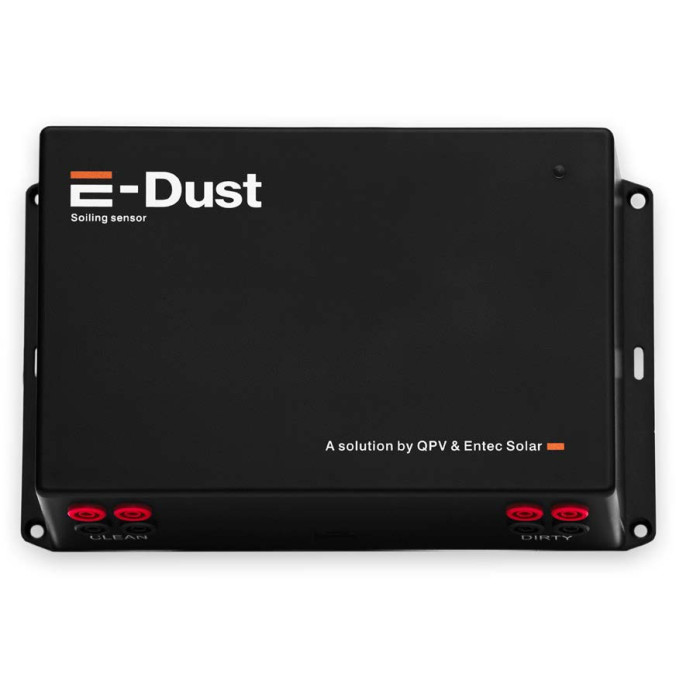

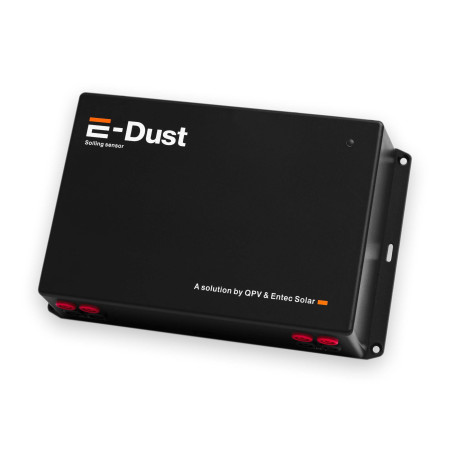

Le E-Dust d’Entec Solar est un contrôleur de perte de salissures destiné aux installations photovoltaïques. Il permet de comparer deux modules photovoltaïques de même type, l’un servant de référence propre et l’autre de référence encrassée, afin de suivre l’impact des salissures sur une installation solaire.
Le système réalise une mesure en quatre points sur les modules photovoltaïques grâce à ses connecteurs bananes dédiés. Il dispose de 2 entrées modules photovoltaïques, d’un port RJ45 pour la communication Ethernet et d’une interface compatible ModBus ou TCP/IP direct.
Le E-Dust est conçu pour une installation simple, avec un nombre réduit de composants externes et une configuration réseau accessible depuis une interface Web.
Avantages
- Suivi des pertes liées aux salissures par comparaison entre un module propre et un module encrassé.
- 2 entrées pour modules photovoltaïques permettant la connexion des références propre et encrassée.
- Mesure tension, courant et puissance avec une précision de mesure indiquée de ± 0,3 % pour la tension et le courant, et ± 0,5 % pour la puissance.
- Communication réseau via port RJ45.
- Compatibilité ModBus ou TCP/IP direct pour l’intégration dans un système de supervision local.
- Indication visuelle de l’état grâce à une diode RGB placée sur le boîtier.
- Installation murale possible grâce aux trous de fixation intégrés au boîtier.
- Configuration accessible depuis une interface Web pour le paramétrage réseau et le choix du mode de communication.
Caractéristiques principales
- Type de produit : contrôleur de perte de salissures pour installations photovoltaïques.
- Nombre d’entrées modules photovoltaïques : 2.
- Tension maximale d’entrée : 160 V.
- Courant maximal d’entrée : 20 A.
- Tension maximale recommandée aux conditions standard : 125 V.
- Courant maximal recommandé aux conditions standard : 12 A.
- Précision de mesure : ± 0,3 % pour la tension et le courant, ± 0,5 % pour la puissance.
- Résolution de mesure : 2,5 mV / 0,3 mA.
- Entrée de mesure : ModBus ou TCP/IP direct.
- Port de communication : RJ45.
- Indice de protection : IP51.
- Alimentation : 12 V / 24 V DC.
- Consommation : 500 mA sous 12 V.

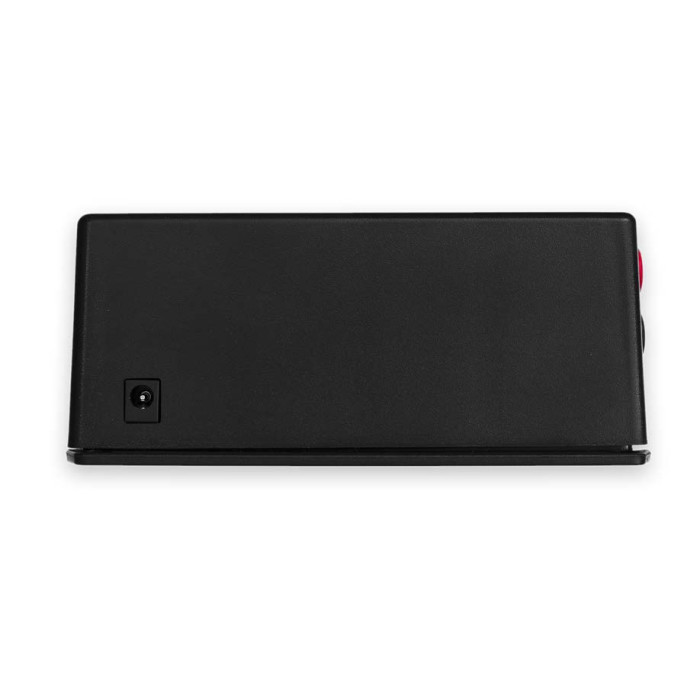

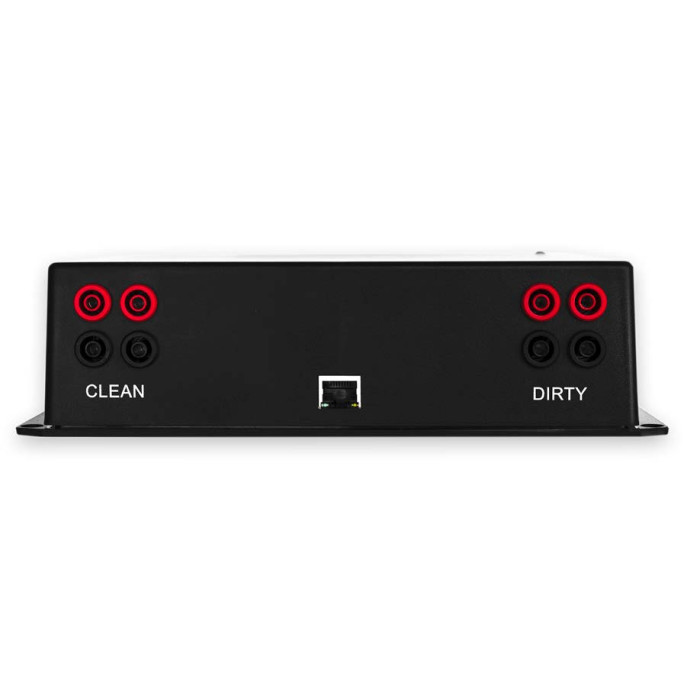

- Connectique externe : 8 connecteurs bananes femelles, 1 port RJ45, 1 connecteur d’alimentation, 1 bouton de réinitialisation.
- Poids : 1,0 kg.
- Dimensions : 215 (244) x 150 x 60,5 mm.
Applications typiques
- Suivi des pertes de performance liées aux salissures sur centrales photovoltaïques.
- Comparaison entre module propre et module encrassé sur un site solaire.
- Supervision locale via une communication ModBus.
- Transmission de données via une connexion TCP/IP directe.
- Contrôle des pertes liées à la contamination des modules photovoltaïques.
- Intégration dans une installation photovoltaïque existante avec connexion Ethernet.
Pourquoi choisir le contrôleur de perte de salissures : E-Dust
Le E-Dust permet de suivre les pertes liées aux salissures d’une installation photovoltaïque à partir d’une méthode simple : comparer un module de référence propre et un module de référence encrassé. Cette approche facilite l’évaluation de la contamination sur le terrain et l’intégration des données dans un système de supervision.
Avec sa mesure en quatre points, ses 2 entrées modules photovoltaïques, sa communication RJ45 et sa compatibilité ModBus ou TCP/IP direct, le E-Dust est adapté aux installations nécessitant un suivi technique régulier de l’impact des salissures sur les modules.
Son alimentation 12 V / 24 V DC, son boîtier compact et ses indicateurs lumineux simplifient l’installation, la mise en service et le contrôle de fonctionnement sur site.
