Contrôleur de courts-circuits, d’irradiance et de température cellule : solaire E-Ref | ENTEC SOLAR

Le E-Ref d’Entec Solar est un contrôleur de courts-circuits, d’irradiance et de température cellule solaire destiné aux modules photovoltaïques de référence. Il mesure le courant de court-circuit et la tension en circuit ouvert d’un module de référence, puis calcule les valeurs correspondantes d’irradiance et de température cellule.

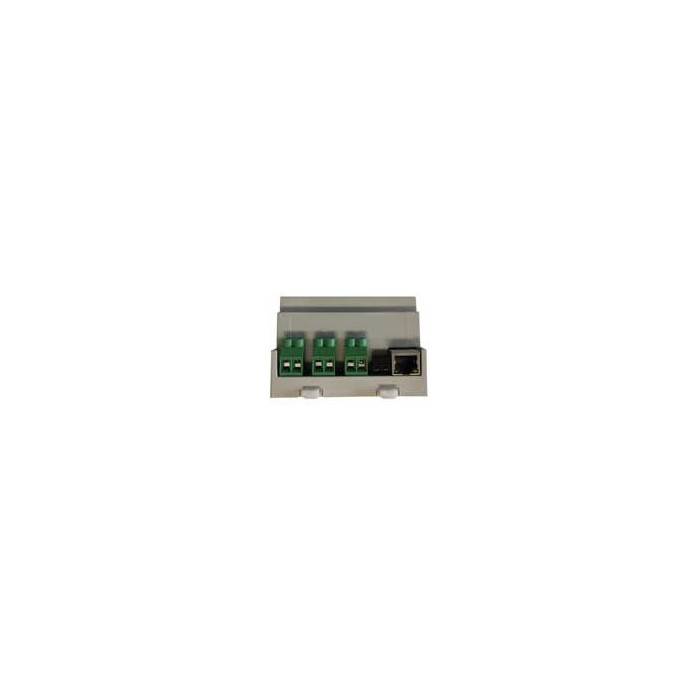

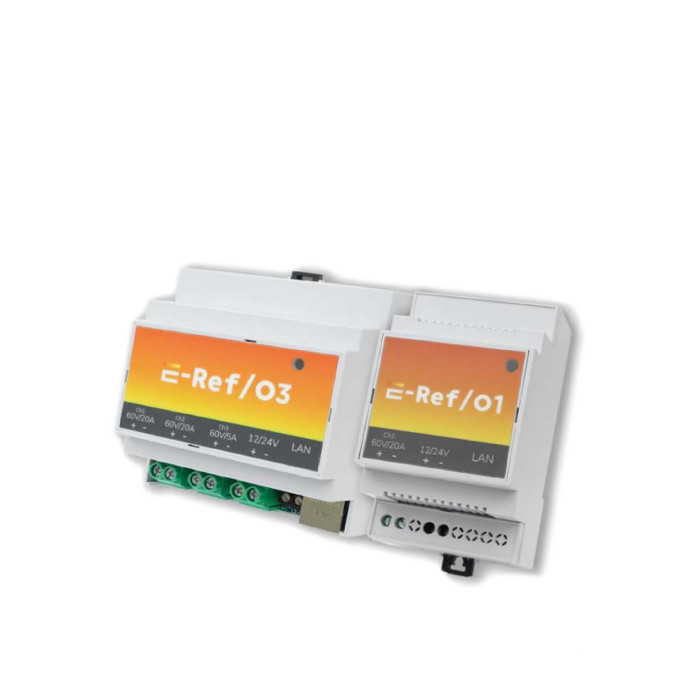

Les données obtenues sont communiquées directement au SCADA de la centrale photovoltaïque via ModBus. Le E-Ref est disponible en deux versions : E-Ref/01 pour les modules de référence monofaciaux et E-Ref/03 pour les modules de référence bifaciaux.

Associé à un module photovoltaïque de référence, le E-Ref permet de suivre les conditions de fonctionnement d’une centrale photovoltaïque, notamment l’irradiance RMS, l’irradiance avant, l’irradiance arrière et la température cellule.

Avantages

• Mesure du courant de court-circuit et de la tension en circuit ouvert d’un module photovoltaïque de référence.
• Calcul de l’irradiance et de la température cellule à partir des mesures réalisées sur le module de référence.
• Communication directe avec le SCADA de la centrale via ModBus.
• Version monofaciale et version bifaciale pour s’adapter au type de module de référence utilisé.
• Prévention des courts-circuits continus dans les modules de référence lors de la mesure du courant de court-circuit.
• Étalonnage indépendant du module de référence et du E-Ref.
• Stockage de données jusqu’à 12 jours.
• Montage sur rail DIN pour une intégration en armoire ou en coffret technique.

Caractéristiques principales

• Type de produit : contrôleur de courts-circuits, d’irradiance et de température cellule solaire.

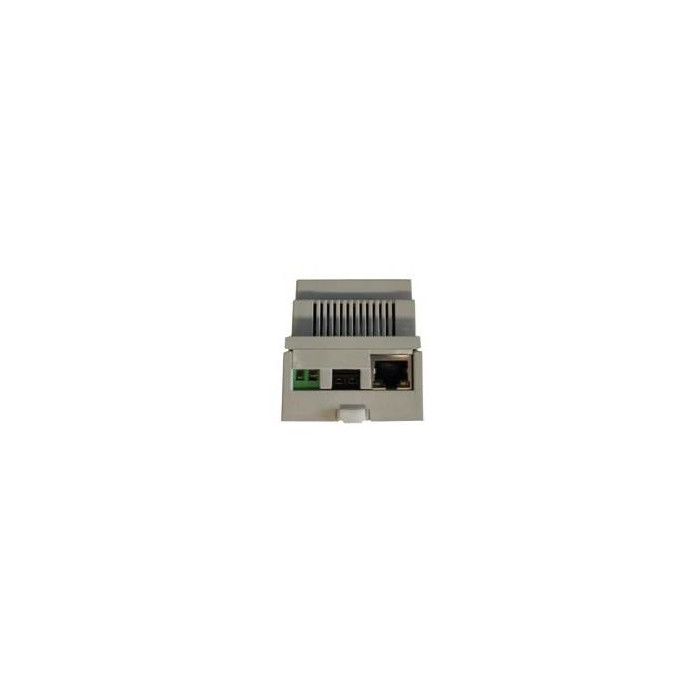

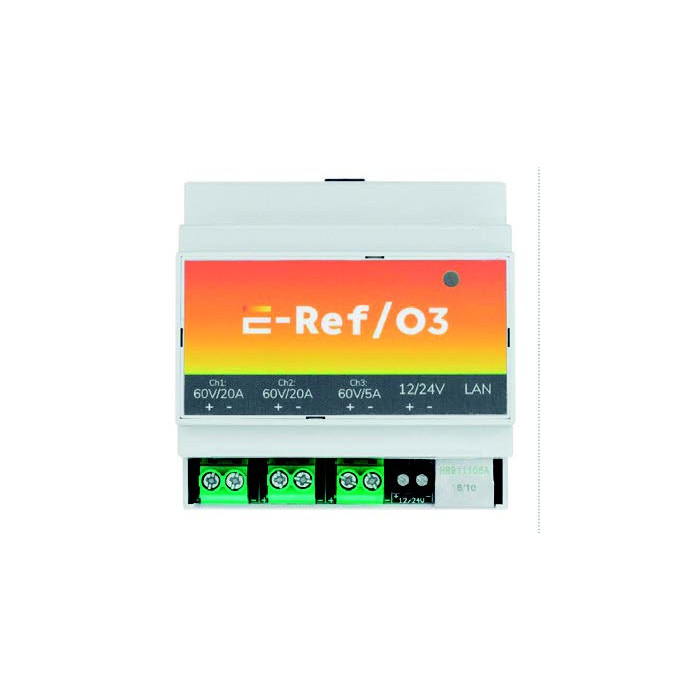

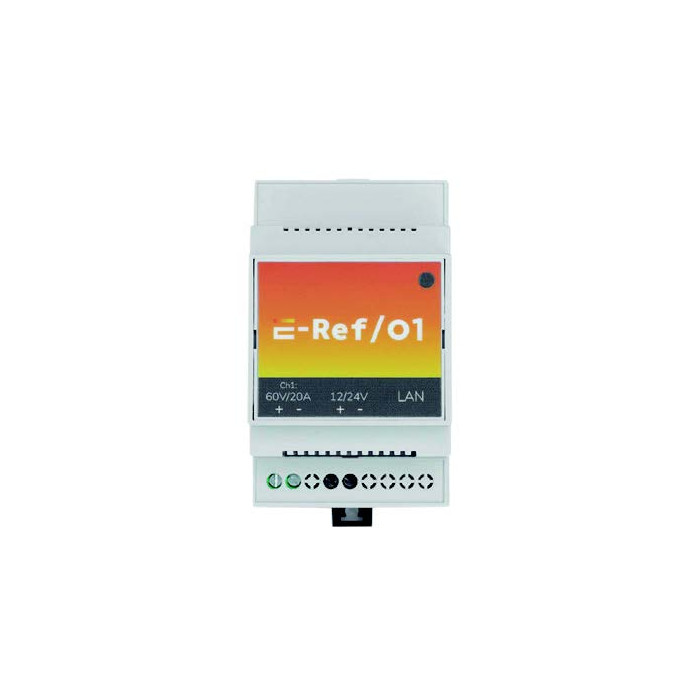

• Versions disponibles : E-Ref/01 pour module monofacial et E-Ref/03 pour module bifacial.
• Principe de mesure : mesure du courant de court-circuit et de la tension en circuit ouvert.
• Données calculées : irradiance et température cellule.
• Communication : ModBus vers SCADA.
• Port de communication : RJ45.
• Tension maximale : 60 V.
• Indice de protection : IP20.
• Montage : rail DIN.
• Alimentation : 12/24 Vdc.
• Stockage des données : jusqu’à 12 jours.
• Conformité indiquée : ISO 9060, IEC 61724-1, IEC 60904-6, IEC 60904-5.

Applications typiques

• Surveillance des centrales photovoltaïques via SCADA.
• Mesure de courant de court-circuit sur modules photovoltaïques de référence.
• Mesure d’irradiance à partir de modules photovoltaïques de référence.
• Mesure de température cellule pour le suivi des conditions réelles de fonctionnement.
• Instrumentation de modules de référence monofaciaux avec le E-Ref/01.
• Instrumentation de modules de référence bifaciaux avec le E-Ref/03.
• Suivi des conditions d’exploitation d’une centrale solaire.

Pourquoi choisir le contrôleur de courts-circuits, d’irradiance et de température cellule solaire : E-Ref

Le E-Ref permet de suivre les conditions de fonctionnement d’une installation photovoltaïque à partir d’un module de référence. Il mesure le courant de court-circuit et la tension en circuit ouvert, puis fournit les valeurs d’irradiance et de température cellule utiles à l’exploitation de la centrale.

Grâce à ses versions E-Ref/01 et E-Ref/03, il s’adapte aux installations utilisant des modules de référence monofaciaux ou bifaciaux. Le modèle E-Ref/03 permet notamment la prise en compte de l’irradiance avant et arrière dans les installations photovoltaïques bifaciales.

Son montage sur rail DIN, son port RJ45, sa communication ModBus et son alimentation 12/24 Vdc facilitent son intégration dans les infrastructures techniques des centrales photovoltaïques.

Spécifications et modèles disponibles
