Description

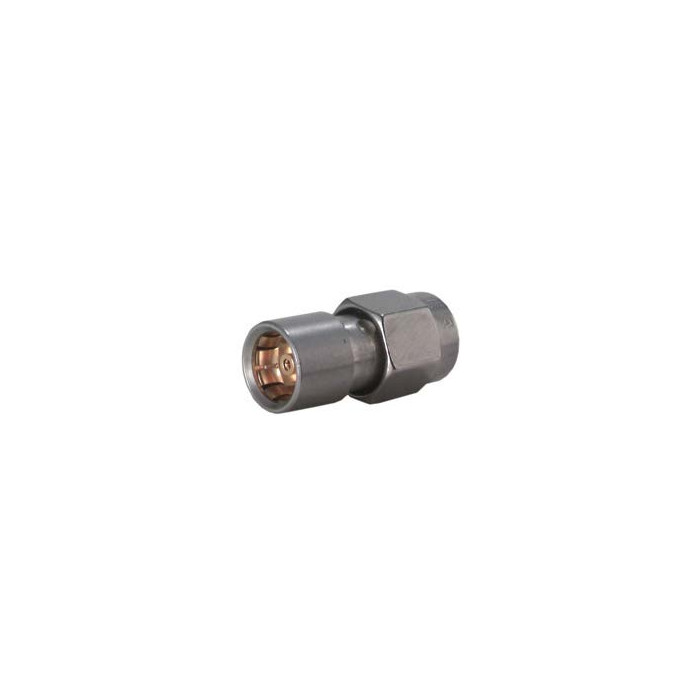

Le 33_SMA-BMA-50-1/1-9_U est un adaptateur coaxial RF associant un connecteur SMA mâle à un connecteur BMA femelle. Il est destiné aux applications nécessitant une liaison entre deux interfaces coaxiales différentes, tout en conservant une impédance caractéristique de 50 Ohms.
Sa conception repose sur des matériaux adaptés aux environnements techniques exigeants, avec notamment des contacts centraux en alliage cuivre-béryllium et un placage or sans sous-couche nickel.
Avantages
- Transition SMA vers BMA pour l’interconnexion entre deux interfaces coaxiales différentes.
- Impédance 50 Ohms adaptée aux chaînes RF et hyperfréquences.
- Fréquence d’interface jusqu’à 18 GHz pour les applications haute fréquence.
- Transitions précises pour limiter les discontinuités dans la liaison coaxiale.
- Solution d’interconnexion fiable pour les environnements de test, d’intégration ou de maintenance RF.
- 500 cycles d’accouplement indiqués pour une utilisation répétée.
Caractéristiques principales
- Référence : 33_SMA-BMA-50-1/1-9_U
- Numéro article : 22645645
- Type de produit : adaptateur coaxial RF
- Interface 1 : SMA mâle
- Interface 2 : BMA femelle
- Impédance : 50 Ohms
- Fréquence d’interface : 18 GHz
- ROS : continu à 18 GHz, inférieur ou égal à 1,06 + 0,009 f GHz
- Poids : 0,0034 kg
- Cycles d’accouplement : 500
- Température de fonctionnement : -65 °C à +125 °C
- Contact central SMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Contact central BMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Isolant : PFA / PTFE
- Conditionnement : unitaire
Applications typiques
- Interconnexion RF entre équipements utilisant des interfaces SMA et BMA.
- Bancs de test radiofréquence nécessitant des transitions coaxiales précises.
- Systèmes hyperfréquences fonctionnant jusqu’à 18 GHz.
- Laboratoires de mesure et environnements d’intégration RF.
- Maintenance et adaptation de liaisons coaxiales sur équipements existants.
Pourquoi choisir l’adaptateur coaxial SMA-BMA 50 Ohms jusqu’à 18 GHz : 33_SMA-BMA-50-1/1-9_U
Le 33_SMA-BMA-50-1/1-9_U constitue une solution adaptée lorsqu’une transition entre une connexion SMA mâle et une connexion BMA femelle est nécessaire dans une chaîne RF 50 Ohms.
Sa plage de fonctionnement jusqu’à 18 GHz, ses matériaux conducteurs adaptés et sa tenue en température de -65 °C à +125 °C en font un composant pertinent pour les systèmes RF exigeant une interconnexion compacte, précise et fiable.
