Description

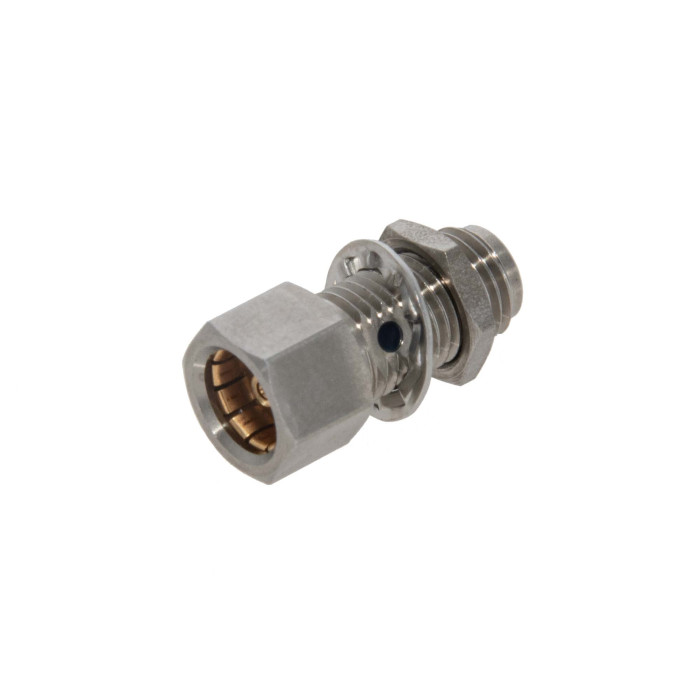

Le 34_BMA-SMA-50-2/1--_U est un adaptateur coaxial RF de type BMA vers SMA. Il associe une interface BMA femelle à une interface SMA femelle, dans une configuration traversée adaptée aux montages sur panneau ou châssis.
Sa conception repose sur des matériaux adaptés aux applications radiofréquences, avec des contacts centraux en alliage cuivre-béryllium et un placage or sans sous-couche nickel. L’adaptateur permet une transition précise entre les deux interfaces coaxiales.
Avantages
- Transition BMA vers SMA pour connecter deux interfaces coaxiales différentes.
- Configuration traversée adaptée à une intégration sur panneau ou châssis.
- Interfaces femelle / femelle avec connecteur BMA femelle et connecteur SMA femelle.
- Impédance 50 Ohms pour les chaînes RF et hyperfréquences.
- Fréquence d’interface jusqu’à 18 GHz pour les applications haute fréquence.
- Transitions précises afin de limiter les discontinuités dans la liaison coaxiale.
- 500 cycles d’accouplement pour une utilisation répétée.
- Plage de température étendue de -65 °C à +125 °C.
Caractéristiques principales
- Référence : 34_BMA-SMA-50-2/1--_U
- Numéro article : 22645650
- Type de produit : adaptateur coaxial RF traversée
- Interface 1 : BMA femelle
- Interface 2 : SMA femelle
- Impédance : 50 Ohms
- Fréquence d’interface : 18 GHz
- ROS : continu à 18 GHz, inférieur ou égal à 1,05 + 0,02 f GHz
- Poids : 0,0031 kg
- Cycles d’accouplement : 500
- Température de fonctionnement : -65 °C à +125 °C
- Contact central BMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Conducteur extérieur BMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Contact central SMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Conducteur extérieur SMA : acier inoxydable
- Corps : acier inoxydable
- Isolant : PFA / PTFE
- Écrou de fixation : acier inoxydable
- Rondelle : bronze avec placage SUCOPLATE
- Conditionnement : unitaire
Applications typiques
- Interconnexion RF entre équipements équipés d’interfaces BMA et SMA.
- Intégration sur panneau ou châssis grâce à la configuration traversée.
- Bancs de test radiofréquence nécessitant des transitions coaxiales précises.
- Systèmes hyperfréquences fonctionnant jusqu’à 18 GHz.
- Adaptation de liaisons coaxiales dans des équipements existants.
Pourquoi choisir l’adaptateur coaxial traversée BMA-SMA 50 Ohms jusqu’à 18 GHz : 34_BMA-SMA-50-2/1--_U
Le 34_BMA-SMA-50-2/1--_U est adapté aux intégrations RF nécessitant une transition entre une interface BMA femelle et une interface SMA femelle, avec une fixation de type traversée.
Sa fréquence d’interface jusqu’à 18 GHz, son impédance 50 Ohms, ses 500 cycles d’accouplement et sa plage de température de -65 °C à +125 °C en font une solution pertinente pour les environnements RF exigeant une interconnexion mécanique et électrique fiable.
