Description

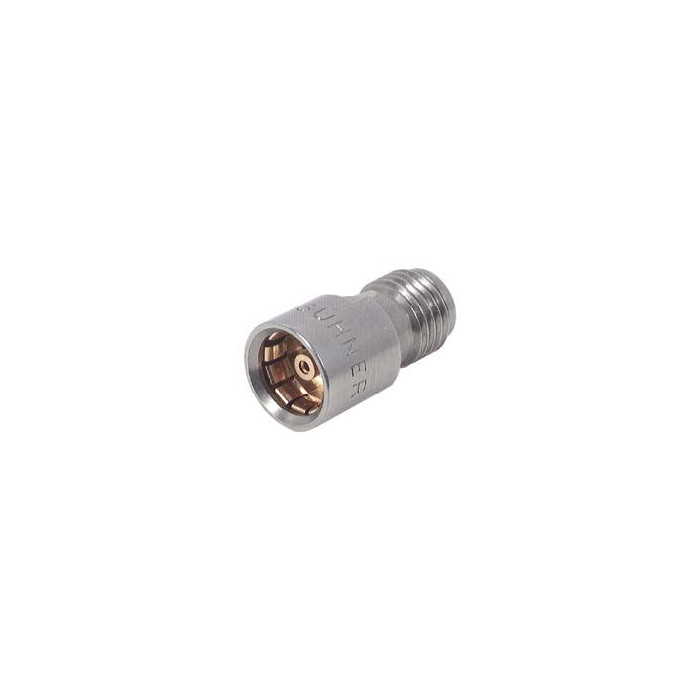

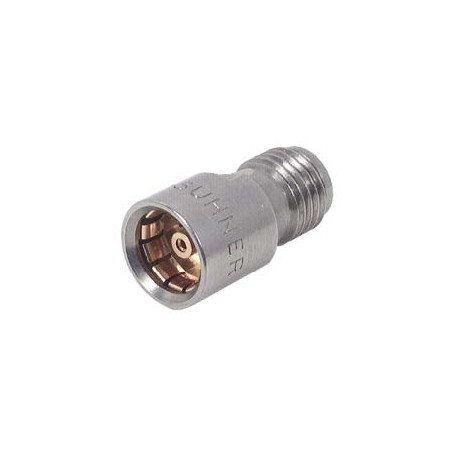

Le 31_BMA-SMA-50-1/1-9_U est un adaptateur coaxial RF de type BMA vers SMA. Il associe une interface BMA femelle à une interface SMA femelle, avec une impédance caractéristique de 50 Ohms.
Sa conception repose sur des matériaux adaptés aux applications radiofréquences, avec des contacts centraux en alliage cuivre-béryllium et un placage or sans sous-couche nickel. L’adaptateur est conçu pour assurer une transition efficace entre les deux interfaces coaxiales.
Avantages
- Transition BMA vers SMA pour connecter deux interfaces coaxiales différentes.
- Interfaces femelle / femelle avec connecteur BMA femelle et connecteur SMA femelle.
- Impédance 50 Ohms adaptée aux chaînes RF et hyperfréquences.
- Fréquence d’interface jusqu’à 18 GHz pour les applications haute fréquence.
- Transitions précises pour limiter les discontinuités dans la liaison coaxiale.
- 500 cycles d’accouplement pour une utilisation répétée.
- Plage de température étendue de -65 °C à +125 °C.
Caractéristiques principales
- Référence : 31_BMA-SMA-50-1/1-9_U
- Numéro article : 22645642
- Type de produit : adaptateur coaxial RF
- Interface 1 : BMA femelle
- Interface 2 : SMA femelle
- Impédance : 50 Ohms
- Fréquence d’interface : 18 GHz
- ROS : continu à 9 GHz, inférieur ou égal à 1,04 + 0,02 f GHz
- ROS de 9 GHz à 18 GHz : 1,22
- Perte de retour de 9 GHz à 18 GHz : 20,1 dB
- Poids : 0,0026 kg
- Cycles d’accouplement : 500
- Température de fonctionnement : -65 °C à +125 °C
- Contact central BMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Conducteur extérieur BMA : acier inoxydable, placage or sans sous-couche nickel
- Contact central SMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Conducteur extérieur SMA : acier inoxydable
- Corps : acier inoxydable
- Isolant : PFA / PTFE
- Conditionnement : unitaire
Applications typiques
- Interconnexion RF entre équipements équipés d’interfaces BMA et SMA.
- Bancs de test radiofréquence nécessitant des transitions coaxiales précises.
- Systèmes hyperfréquences fonctionnant jusqu’à 18 GHz.
- Adaptation de liaisons coaxiales dans des équipements existants.
- Intégration d’équipements RF nécessitant une liaison femelle / femelle.
Pourquoi choisir l’adaptateur coaxial BMA-SMA 50 Ohms jusqu’à 18 GHz : 31_BMA-SMA-50-1/1-9_U
Le 31_BMA-SMA-50-1/1-9_U est adapté aux installations RF nécessitant une transition entre une interface BMA femelle et une interface SMA femelle, dans une configuration compacte et directe.
Sa fréquence d’interface jusqu’à 18 GHz, son impédance 50 Ohms, ses 500 cycles d’accouplement et sa plage de température de -65 °C à +125 °C en font une solution pertinente pour les environnements RF exigeant une interconnexion fiable et répétable.
