Description

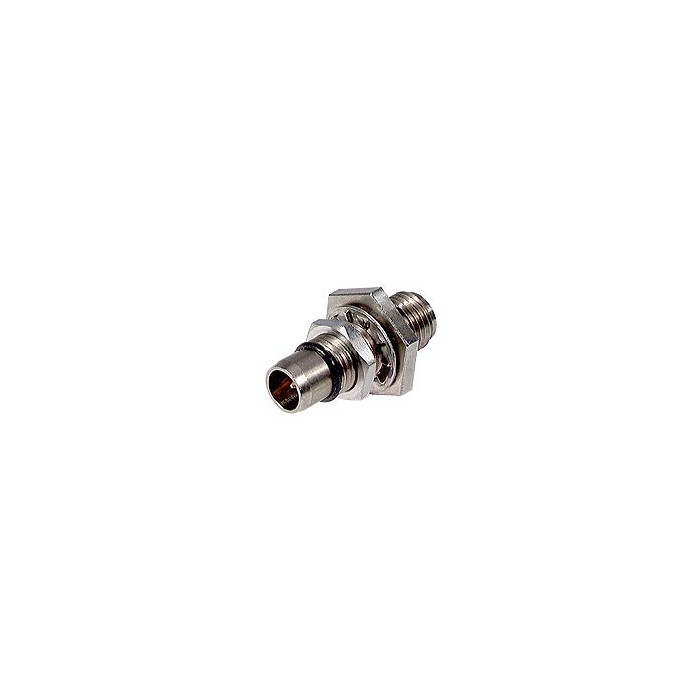

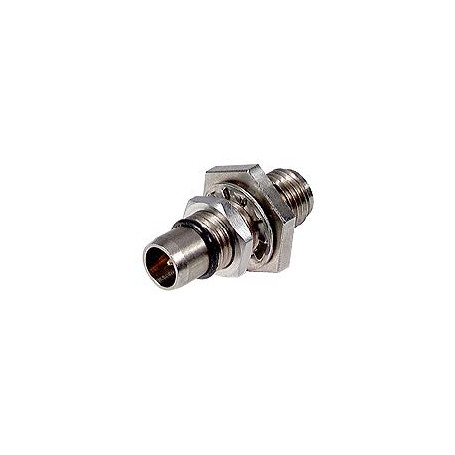

Le 36_BMA-SMA-50-1/199_U est un adaptateur coaxial RF de type BMA vers SMA. Il associe une interface BMA mâle à une interface SMA femelle, dans une configuration traversée adaptée aux intégrations sur panneau ou châssis.
Sa conception repose sur des matériaux adaptés aux applications radiofréquences, avec des contacts centraux en alliage cuivre-béryllium et un placage or sans sous-couche nickel. L’adaptateur est prévu pour offrir une transition précise entre les deux interfaces coaxiales.
Avantages
- Transition BMA vers SMA pour connecter deux interfaces coaxiales différentes.
- Configuration traversée adaptée à une intégration sur panneau ou châssis.
- Impédance 50 Ohms pour les chaînes RF et hyperfréquences.
- Fréquence d’interface jusqu’à 18 GHz pour les applications haute fréquence.
- Transitions précises afin de limiter les discontinuités dans la liaison coaxiale.
- 500 cycles d’accouplement pour une utilisation répétée.
- Plage de température étendue de -65 °C à +125 °C.
Caractéristiques principales
- Référence : 36_BMA-SMA-50-1/199_U
- Numéro article : 22645651
- Type de produit : adaptateur coaxial RF traversée
- Interface 1 : BMA mâle
- Interface 2 : SMA femelle
- Impédance : 50 Ohms
- Fréquence d’interface : 18 GHz
- ROS : continu à 18 GHz, inférieur ou égal à 1,03 + 0,015 f GHz
- Poids : 0,0034 kg
- Cycles d’accouplement : 500
- Température de fonctionnement : -65 °C à +125 °C
- Contact central BMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Contact central SMA : alliage cuivre-béryllium, placage or sans sous-couche nickel
- Corps : acier inoxydable
- Isolant : PFA / PTFE
- Écrou de fixation : acier inoxydable
- Joint : caoutchouc naturel
- Conditionnement : unitaire
Applications typiques
- Interconnexion RF entre équipements équipés d’interfaces BMA et SMA.
- Intégration sur panneau ou châssis grâce à la configuration traversée.
- Bancs de test radiofréquence nécessitant des transitions coaxiales précises.
- Systèmes hyperfréquences fonctionnant jusqu’à 18 GHz.
- Maintenance et adaptation de liaisons coaxiales sur équipements existants.
Pourquoi choisir l’adaptateur coaxial traversée BMA-SMA 50 Ohms jusqu’à 18 GHz : 36_BMA-SMA-50-1/199_U
Le 36_BMA-SMA-50-1/199_U est adapté aux intégrations RF nécessitant une transition entre une interface BMA mâle et une interface SMA femelle, avec une fixation de type traversée.
Sa fréquence d’interface jusqu’à 18 GHz, son impédance 50 Ohms, ses 500 cycles d’accouplement et sa plage de température de -65 °C à +125 °C en font une solution pertinente pour les environnements RF exigeant une interconnexion mécanique et électrique fiable.
