Sonde différentielle haute tension 400 MHz, ±2000 V : THDP0400 | TEKTRONIX

La THDP0400 est une sonde différentielle haute tension Tektronix conçue pour mesurer des tensions différentielles jusqu’à ±2000 V.

Avec une bande passante de 400 MHz, elle permet l’analyse de signaux rapides dans des applications de moyenne et haute tension, notamment pour la validation de composants de puissance, les convertisseurs d’énergie et les entraînements moteurs.

La sonde utilise l’interface TekVPI pour une connexion directe aux oscilloscopes compatibles des séries 4, 5 et 6 B MSO.

Avantages

• Mesure différentielle haute tension jusqu’à ±2000 V.
• Bande passante de 400 MHz pour l’observation de signaux rapides.
• Atténuation sélectionnable pour adapter la mesure à différents niveaux de tension.
• Précision de gain continu de ±1 % pour des mesures fiables.
• Tension de mode commun jusqu’à ±2000 V crête.
• Interface TekVPI pour une intégration simple avec les oscilloscopes compatibles.
• Certification de sécurité selon UL 61010-031 et CEI 61010-031.
• Catégorie 1000 V CAT III pour les environnements de mesure exigeants.

Caractéristiques principales

• Bande passante : 400 MHz.
• Tension différentielle maximale : jusqu’à ±2000 V.
• Tension de mode commun : jusqu’à ±2000 V crête.
• Plages de mesure sélectionnables : 200 V, 400 V, 1 kV et 2 kV.
• Atténuations disponibles : 50:1, 100:1, 250:1 et 500:1.
• Précision du gain continu : ±1 %.
• Temps de montée : 0,9 ns sur les plages 1 kV et 2 kV ; 1 ns sur les plages 200 V et 400 V.
• Bruit efficace : 265 mV sur les plages 1 kV et 2 kV ; 225 mV sur les plages 200 V et 400 V.
• Bruit efficace à 20 MHz : 55 mV sur les plages 1 kV et 2 kV ; 45 mV sur les plages 200 V et 400 V.
• Réjection de mode commun : 80 dB en continu, 70 dB à 100 kHz et 1 MHz, 50 dB à 10 MHz, 45 dB à 50 MHz, 35 dB à 100 MHz et 28 dB à 400 MHz.
• Impédance d’entrée : 5 MΩ || 5 pF par entrée vers la masse.
• Impédance différentielle d’entrée : 10 MΩ || 2,5 pF.
• Longueur de câble : 2 m.
• Temps de propagation : 13 ns ±0,5 ns.
• Catégorie de mesure : 1000 V CAT III.
• Normes de sécurité : UL 61010-031 et CEI 61010-031.
• Oscilloscopes compatibles : 4, 5 et 6 Series B MSO.
• Température de fonctionnement : 0 °C à +50 °C.
• Température hors fonctionnement : -40 °C à +71 °C.
• Altitude de fonctionnement : jusqu’à 3000 m.

Applications typiques

• Mesures différentielles haute tension sur circuits non référencés à la masse.
• Validation et caractérisation de composants de puissance au silicium, carbure de silicium et nitrure de gallium.
• Conception d’alimentations à découpage.
• Conception d’entraînements moteurs industriels et automobiles.
• Analyse de convertisseurs de puissance en développement, contrôle ou maintenance.

Pourquoi choisir la sonde différentielle haute tension 400 MHz, ±2000 V : THDP0400

La THDP0400 réunit une large bande passante, une tenue en tension élevée et plusieurs plages d’atténuation sélectionnables dans une sonde adaptée aux mesures de puissance rapides.

Elle convient particulièrement aux environnements où les signaux commutés haute tension doivent être observés avec précision, tout en conservant une connexion directe aux oscilloscopes compatibles via l’interface TekVPI.

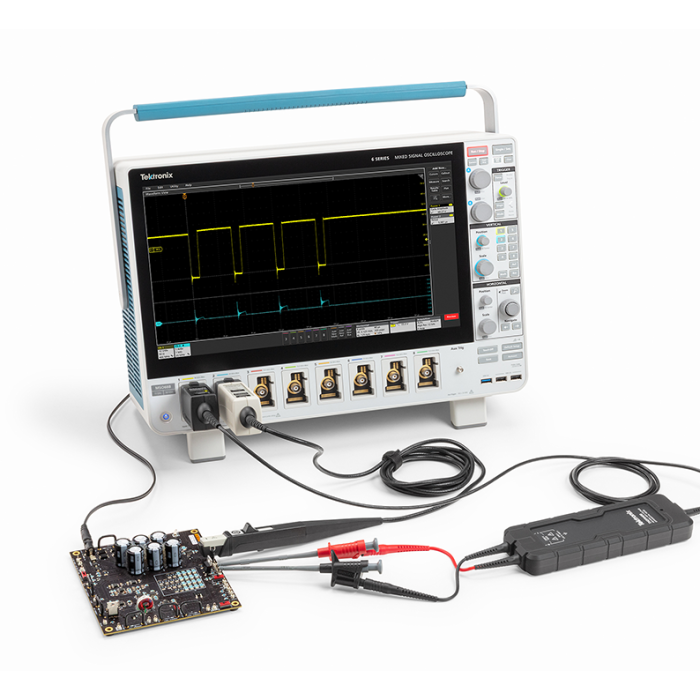

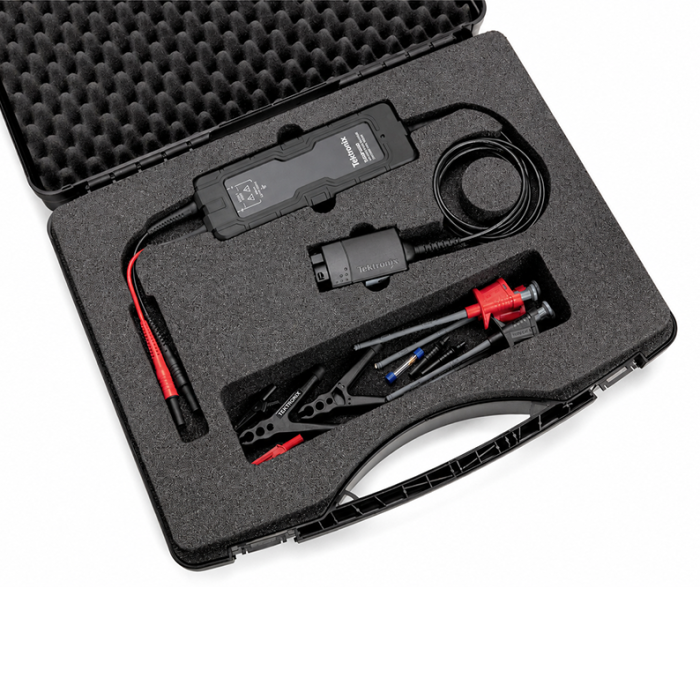

Ses accessoires fournis facilitent la connexion au circuit mesuré et permettent d’adapter la sonde à différents points de test.

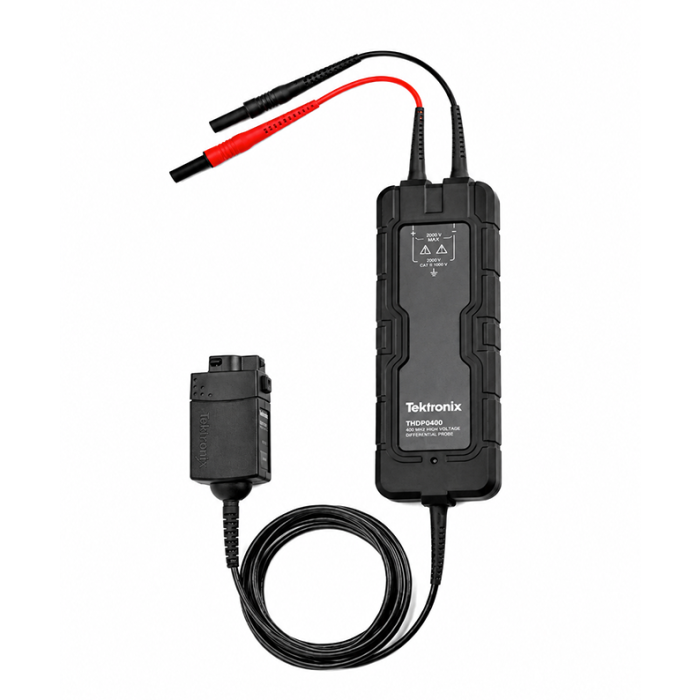

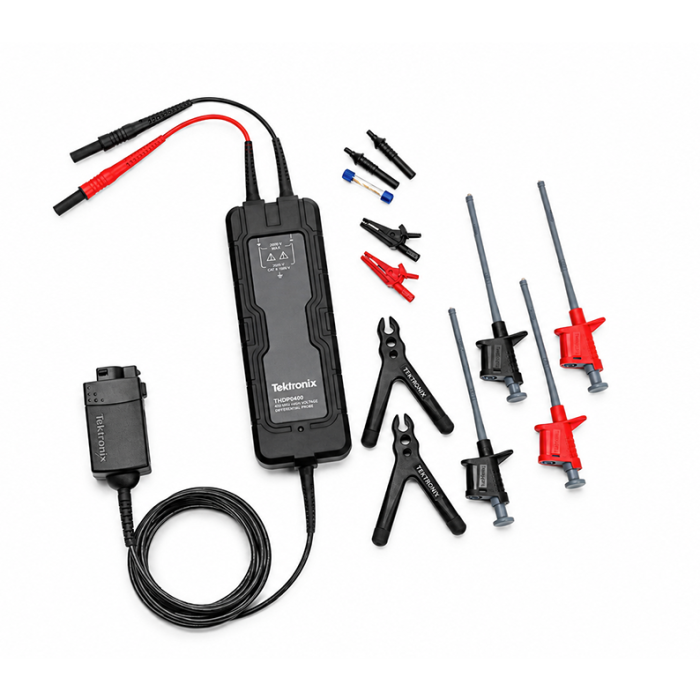

Accessoires fournis
