Joint rotatif coaxial - DC à 18 GHz : BN 835087 | SPINNER

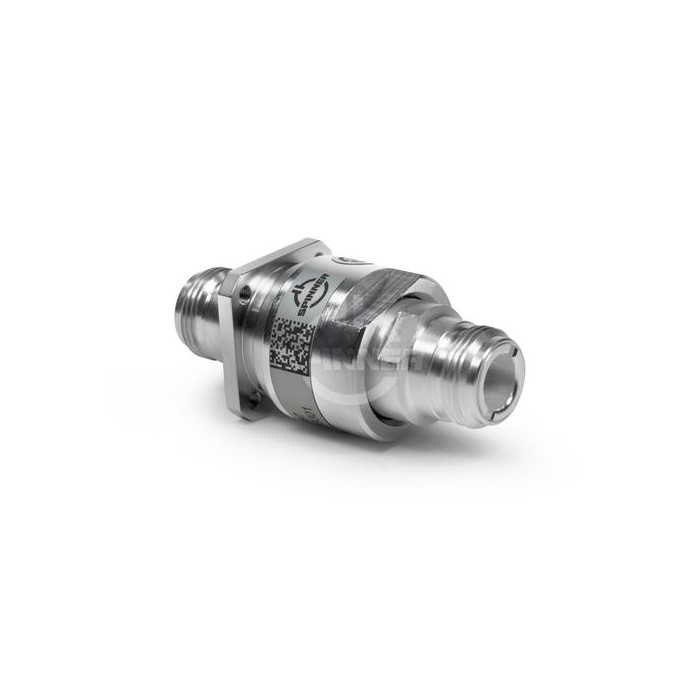

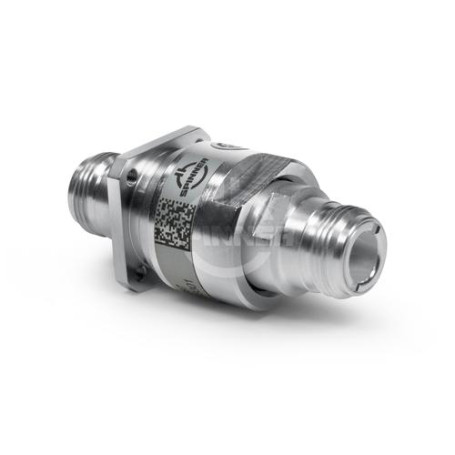

Le joint rotatif coaxial BN 835087 de SPINNER est un composant radiofréquence conçu pour assurer une transmission RF à travers une liaison rotative. Il dispose d’une interface coaxiale N femelle 50 Ω en alliage de cuivre avec finition argentée.

Ce modèle couvre une plage de fréquence de DC à 18 GHz et accepte une puissance crête de 15 kW RF. Il est destiné aux intégrations nécessitant une liaison coaxiale rotative avec des caractéristiques RF, mécaniques et environnementales définies.

Avantages

• Large bande de fréquence : fonctionnement de DC à 18 GHz.
• Interface coaxiale N femelle 50 Ω : connecteur en alliage de cuivre avec finition argentée.
• Puissance crête élevée : 15 kW RF selon les conditions indiquées.
• Faibles pertes d’insertion : de 0,08 dB à 0,20 dB max. selon la bande de fréquence.
• Vitesse de rotation définie : vitesse maximale de 300 tr/min et vitesse nominale de 200 tr/min.
• Indice de protection : IP65, ou IP54 en position inversée.

Caractéristiques principales

• Référence : BN 835087.
• Type de produit : joint rotatif coaxial RF.
• Interface coaxiale : N femelle, 50 Ω.
• Matériau / finition de l’interface : alliage de cuivre, finition argentée.
• Orientation d’interface : style I.
• Plage de fréquence : DC à 18 GHz.
• Puissance crête : 15 kW RF.
• Puissance moyenne : 200 W de DC à 2 GHz, 100 W de 2 à 8 GHz, 75 W de 8 à 15 GHz, 70 W de 15 à 18 GHz.
• TOS maximal : 1,06 de DC à 2 GHz, 1,10 de 2 à 8 GHz, 1,18 de 8 à 15 GHz, 1,22 de 15 à 18 GHz.
• Variation maximale du TOS en rotation : 0,05.
• Perte d’insertion maximale : 0,08 dB de DC à 2 GHz, 0,12 dB de 2 à 8 GHz, 0,15 dB de 8 à 15 GHz, 0,20 dB de 15 à 18 GHz.
• Variation maximale de perte d’insertion en rotation : 0,05 dB.
• Variation maximale de phase en rotation : 2°.
• Courant continu admissible : 0,5 A, 48 VDC à pleine puissance moyenne RF ; 5,0 A, 48 VDC à puissance moyenne RF de 5 W.

Applications typiques

• Liaisons RF coaxiales nécessitant une rotation mécanique.
• Intégration dans des systèmes radiofréquences avec interface N femelle 50 Ω.
• Transmission RF sur une plage de fréquence de DC à 18 GHz.
• Information non disponible dans les éléments fournis pour les applications sectorielles détaillées.

Pourquoi choisir Joint rotatif coaxial - DC à 18 GHz : BN 835087

Le joint rotatif coaxial BN 835087 réunit une plage de fréquence de DC à 18 GHz, une interface N femelle 50 Ω, une puissance crête de 15 kW RF et des caractéristiques de rotation spécifiées. Ses performances RF sont détaillées par bande de fréquence, ce qui facilite son intégration dans une chaîne coaxiale rotative.

ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de la solution selon les contraintes techniques du projet.
