Joint rotatif coaxial haute puissance - DC à 2,8 GHz : BN 840601 | SPINNER

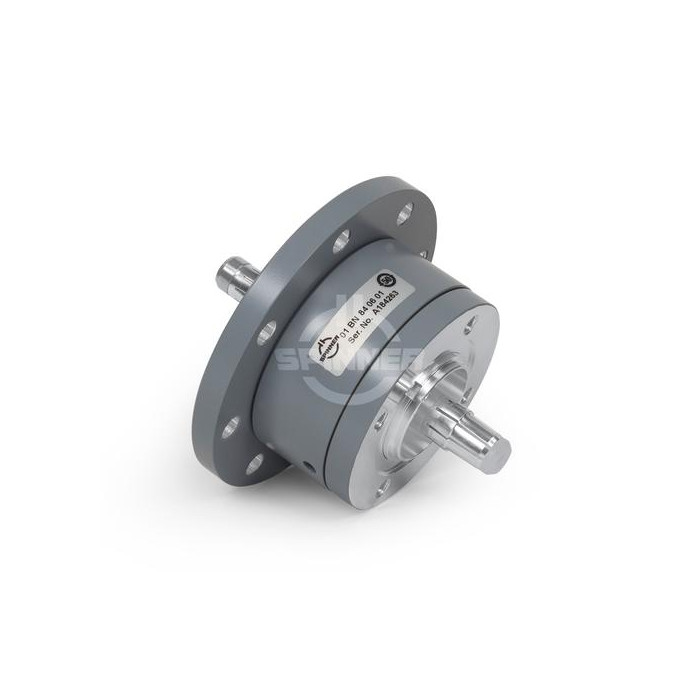

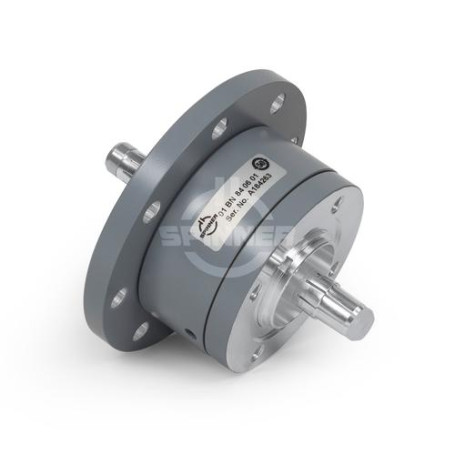

Le joint rotatif coaxial BN 840601 de SPINNER est un composant radiofréquence destiné à assurer une transmission RF à travers une liaison rotative. Il dispose d’une interface 1 5/8" EIA 50 Ω en alliage de cuivre avec finition argentée.

Ce modèle couvre une plage de fréquence de DC à 2,8 GHz et se distingue par une capacité de puissance élevée, avec une puissance crête pouvant atteindre 70 kW à 200 MHz et une puissance moyenne jusqu’à 10 kW à 200 MHz.

Avantages

• Capacité de puissance élevée : puissance crête jusqu’à 70 kW à 200 MHz.
• Interface coaxiale 1 5/8" EIA 50 Ω : adaptée aux liaisons RF de forte puissance.
• Faible TOS maximal : 1,06 sur la plage de fréquence indiquée.
• Faible variation en rotation : variation maximale du TOS de 0,01 et variation maximale de perte d’insertion de 0,02 dB.
• Protection IP65 : intégration possible dans des environnements nécessitant un niveau de protection défini.
• Construction robuste : boîtier en alliage de cuivre avec finition peinte RAL7001 gris argent.

Caractéristiques principales

• Référence : BN 840601.
• Type de produit : joint rotatif coaxial RF.
• Interface coaxiale : 1 5/8" EIA 50 Ω.
• Matériau / finition de l’interface : alliage de cuivre, finition argentée.
• Orientation d’interface : style I.
• Plage de fréquence : DC à 2,8 GHz.
• Puissance crête : 70 kW à 200 MHz, 30 kW à 1 GHz, 22 kW à 2 GHz, 18 kW à 2,8 GHz.
• Puissance moyenne : 10 kW à 200 MHz, 4,5 kW à 1 GHz, 3,0 kW à 2 GHz, 2,5 kW à 2,8 GHz.
• TOS maximal : 1,06.
• Variation maximale du TOS en rotation : 0,01.
• Perte d’insertion maximale : 0,2 dB.
• Variation maximale de perte d’insertion en rotation : 0,02 dB.
• Variation maximale de phase en rotation : 1°.
• Courant continu admissible : information non disponible dans les éléments fournis.

Applications typiques

• Liaisons RF coaxiales nécessitant une rotation mécanique.
• Transmission RF de forte puissance sur une plage de fréquence de DC à 2,8 GHz.
• Intégration dans des systèmes utilisant une interface 1 5/8" EIA 50 Ω.
• Information non disponible dans les éléments fournis pour les applications sectorielles détaillées.

Pourquoi choisir Joint rotatif coaxial haute puissance - DC à 2,8 GHz : BN 840601

Le joint rotatif coaxial BN 840601 combine une interface 1 5/8" EIA 50 Ω, une plage de fréquence de DC à 2,8 GHz et une capacité de puissance élevée. Ses caractéristiques RF en rotation, son indice IP65 et ses spécifications mécaniques en font une solution adaptée aux liaisons coaxiales rotatives nécessitant une puissance importante.

ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de la solution selon les contraintes techniques du projet.

Spécifications RF

Spécifications mécaniques et environnementales
