Joint rotatif coaxial - DC à 40 GHz : BN 835045 | SPINNER

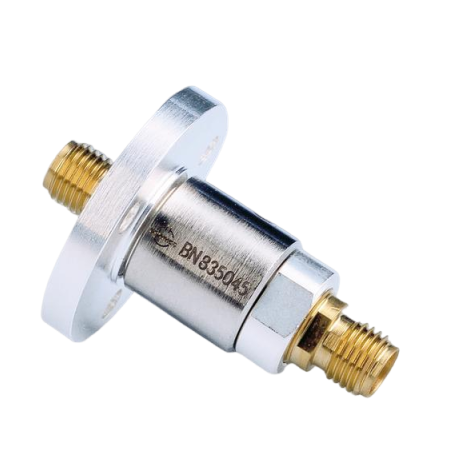

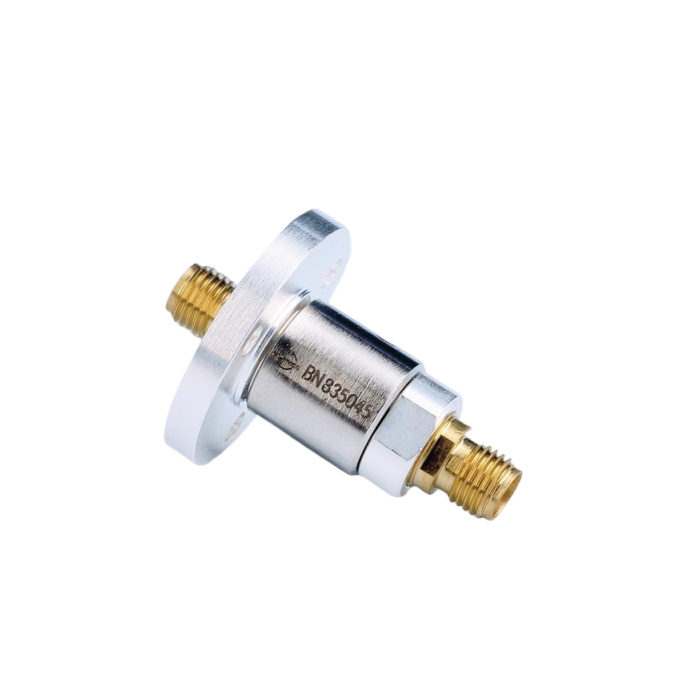

Le joint rotatif coaxial BN 835045 de SPINNER est un composant radiofréquence conçu pour assurer une transmission RF à travers une liaison rotative. Il dispose d’une interface coaxiale 2,92 mm femelle 50 Ω en alliage de cuivre avec finition dorée.

Ce modèle couvre une plage de fréquence de DC à 40 GHz et accepte une puissance crête de 500 W. Il est adapté aux intégrations nécessitant une liaison coaxiale rotative compacte avec des caractéristiques RF, mécaniques et environnementales définies.

Avantages

• Large bande de fréquence : fonctionnement de DC à 40 GHz.
• Interface 2,92 mm femelle 50 Ω : connecteur en alliage de cuivre avec finition dorée.
• Format compact : poids approximatif de 0,028 kg.
• Rotation spécifiée : vitesse maximale de 300 tr/min et vitesse nominale de 200 tr/min.
• Durée de vie minimale indiquée : 5 x 10⁶ révolutions.
• Caractéristiques en rotation précisées : variation maximale du TOS, de la perte d’insertion et de la phase indiquée dans la fiche technique.

Caractéristiques principales

• Référence : BN 835045.
• Type de produit : joint rotatif coaxial RF.
• Interface coaxiale : 2,92 mm femelle 50 Ω.
• Matériau / finition de l’interface : alliage de cuivre, finition dorée.
• Orientation d’interface : style I.
• Plage de fréquence : DC à 40 GHz.
• Puissance crête : 500 W.
• Puissance moyenne : 50 W de DC à 2 GHz, 20 W de 2 à 4 GHz, 5 W de 4 à 10 GHz, 2 W de 10 à 18 GHz, 1 W de 18 à 40 GHz.
• TOS maximal : 1,3 de DC à 10 GHz, 1,4 de 10 à 18 GHz, 1,7 de 18 à 26,5 GHz, 2,0 de 26,5 à 40 GHz.
• Variation maximale du TOS en rotation : 0,1.
• Perte d’insertion maximale : 0,5 dB de DC à 18 GHz, 1,0 dB de 18 à 26,5 GHz, 1,2 dB de 26,5 à 40 GHz.
• Variation maximale de perte d’insertion en rotation : 0,1 dB.
• Variation maximale de phase en rotation : 3°.
• Courant continu admissible : information non disponible dans les éléments fournis.

Applications typiques

• Liaisons RF coaxiales nécessitant une rotation mécanique.
• Intégration dans des systèmes radiofréquences avec interface 2,92 mm femelle 50 Ω.
• Transmission RF sur une plage de fréquence de DC à 40 GHz.
• Information non disponible dans les éléments fournis pour les applications sectorielles détaillées.

Pourquoi choisir Joint rotatif coaxial - DC à 40 GHz : BN 835045

Le joint rotatif coaxial BN 835045 associe une plage de fréquence de DC à 40 GHz, une interface 2,92 mm femelle 50 Ω, une puissance crête de 500 W et un format compact de 0,028 kg. Ses caractéristiques RF sont précisées par bande de fréquence, ce qui facilite son intégration dans une liaison coaxiale rotative.

ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de la solution selon les contraintes techniques du projet.
