Joint rotatif coaxial - DC à 18 GHz : BN 835047 | SPINNER

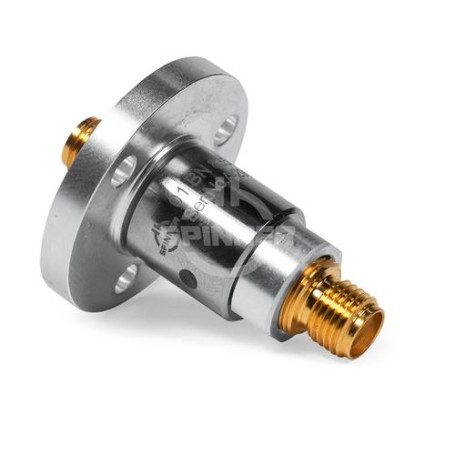

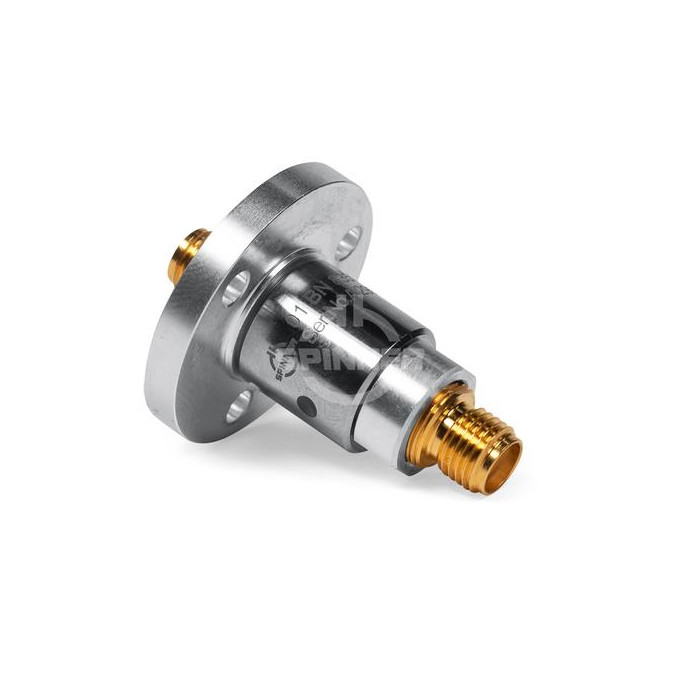

Le joint rotatif coaxial BN 835047 de SPINNER est un composant radiofréquence conçu pour assurer une transmission RF à travers une liaison rotative. Il dispose d’une interface coaxiale SMA femelle 50 Ω en alliage de cuivre avec finition dorée.

Ce modèle couvre une plage de fréquence de DC à 18 GHz et accepte une puissance crête de 3 kW. La documentation indique une application aéroportée, avion.

Avantages

• Large bande de fréquence : fonctionnement de DC à 18 GHz.
• Interface SMA femelle 50 Ω : connecteur en alliage de cuivre avec finition dorée.
• Format compact : poids approximatif de 0,028 kg.
• Transmission RF en rotation : variations maximales indiquées pour le TOS, la perte d’insertion et la phase pendant la rotation.
• Application aéroportée : la documentation indique une application airborne, plane.
• Température de fonctionnement étendue : de -55 à +85 °C.

Caractéristiques principales

• Référence : BN 835047.
• Type de produit : joint rotatif coaxial RF.
• Interface coaxiale : SMA femelle 50 Ω.
• Matériau / finition de l’interface : alliage de cuivre, finition dorée.
• Orientation d’interface : style I.
• Plage de fréquence : DC à 18 GHz.
• Puissance crête : 3 kW.
• Puissance moyenne : 200 W à 1 GHz, 40 W à 15 GHz, 30 W à 18 GHz.
• TOS maximal : 1,3 de DC à 10 GHz ; 1,4 de 10 à 18 GHz.
• Variation maximale du TOS en rotation : 0,05.
• Perte d’insertion maximale : 0,25 dB de DC à 10 GHz ; 0,30 dB de 10 à 18 GHz.
• Variation maximale de perte d’insertion en rotation : 0,05 dB.
• Variation maximale de phase en rotation : 1°.
• Courant continu admissible : 0,5 A, 48 VDC à pleine puissance moyenne RF ; 2 A, 48 VDC à puissance moyenne RF de 5 W ; 5 A, 48 VDC à puissance moyenne RF de 5 W, appliqué au maximum pendant 1 x 10E6 révolutions ou 50 h.

Applications typiques

• Liaisons RF coaxiales nécessitant une rotation mécanique.
• Intégration dans des systèmes radiofréquences avec interface SMA femelle 50 Ω.
• Transmission RF sur une plage de fréquence de DC à 18 GHz.
• Application aéroportée, avion indiquée dans la documentation.

Pourquoi choisir Joint rotatif coaxial - DC à 18 GHz : BN 835047

Le joint rotatif coaxial BN 835047 associe une plage de fréquence de DC à 18 GHz, une interface SMA femelle 50 Ω, une puissance crête de 3 kW et un poids approximatif de 0,028 kg. Ses caractéristiques RF et mécaniques sont définies pour faciliter son intégration dans une liaison coaxiale rotative.

ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de la solution selon les contraintes techniques du projet.

Spécifications RF

Spécifications mécaniques et environnementales
