Multiplexeur RFID UHF - 8 ports et faible perte d’insertion : AdvanMux-8 | KEONN

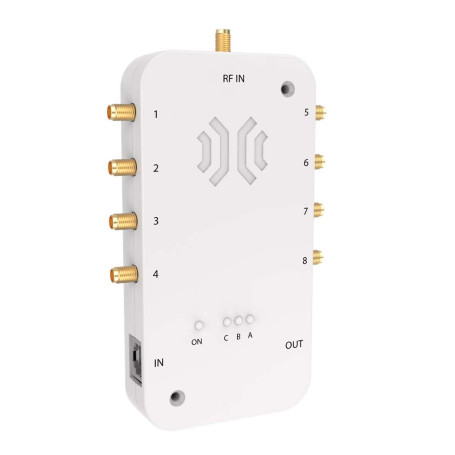

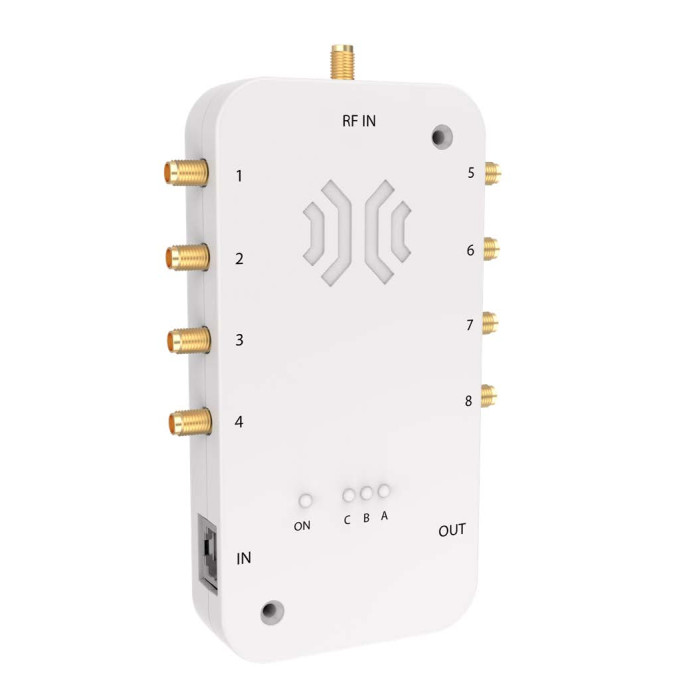

L’AdvanMux-8 est un multiplexeur RFID UHF 8 ports hautes performances permettant d’étendre d’un facteur 8 le nombre d’antennes pouvant être connectées à chaque port d’un lecteur RFID.

Il est compatible avec la plupart des modèles de lecteurs RFID du marché, notamment Keonn, Impinj, Zebra, Alien et ThingMagic. Il se connecte au port I/O de la plupart des lecteurs et se pilote par l’envoi de commandes simples au lecteur, ce qui facilite son contrôle et sa synchronisation.

L’AdvanMux-8 peut être directement raccordé aux AdvanReader-100 et AdvanReader-150 au moyen d’un câble Ethernet conventionnel.

Avantages

• Réduction du coût des applications RFID intégrant un grand nombre d’antennes.
• Connexion rapide et simple.
• Compatibilité avec la plupart des modèles de lecteurs RFID.
• Sélection aisée des ports par envoi de commandes appropriées au lecteur.
• Contrôle de plusieurs multiplexeurs par interconnexion avec des câbles Ethernet standards.
• Faible perte d’insertion.

Caractéristiques principales

• Fréquence de fonctionnement : 860 MHz à 950 MHz.
• Nombre de ports : 8.
• Perte d’insertion : < 1,4 dB, typique 1,2 dB.
• Isolation : > 35 dB.
• Return loss : > 22 dB, typique 25 dB.
• Puissance d’entrée maximale : 33 dBm.
• Temps de commutation : < 15 µs.
• Connecteurs RF : 1 entrée et 8 sorties SMA femelles 50 ohms.
• Connecteurs de contrôle et d’alimentation : 2 connecteurs RJ45 entrée/sortie.
• Alimentation : 5 V ±5 % sur broche 6, ou 5 V -2 % à 48 V +5 % sur broches 4 et 5, régulée sur carte.
• Consommation : < 12 mA.
• Entrées numériques : 0 V/5 V TTL/3 V TTL ou open collector.
• Connexion entre unités AdvanMux : câbles Ethernet UTP 8 fils standards.
• Protection ESD : > 1 kV sur tous les ports RF et > 8 kV sur tous les ports de données.
• Dimensions avec boîtier : 144 mm x 74 mm x 23 mm.

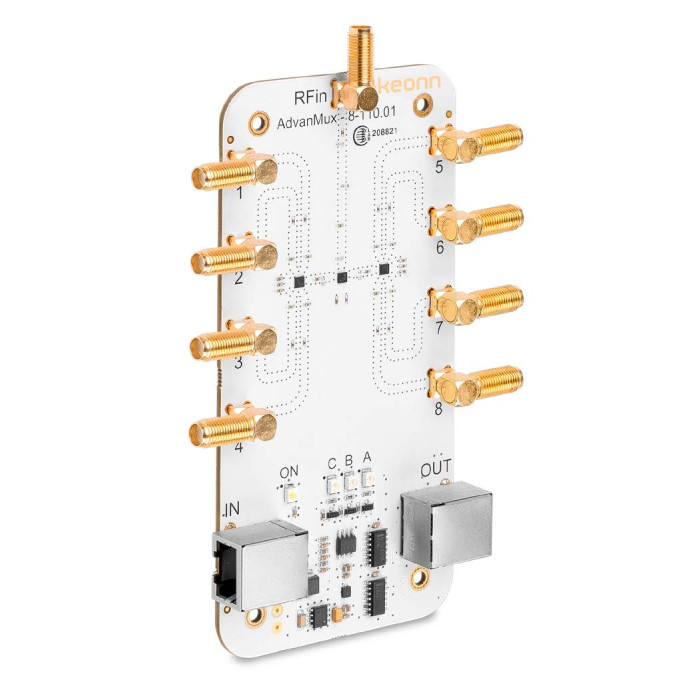

• Dimensions sans boîtier : 150 mm x 92 mm x 25 mm.
• Poids avec boîtier : 140 g.
• Poids sans boîtier : 77 g.
• Température de fonctionnement : -30 °C à 55 °C.
• Température de stockage : -35 °C à 85 °C.
• Conformité : RoHS 2002/95/EC, EMC 2004/108/EC.

Applications typiques

• Systèmes radiofréquence nécessitant plus de 4 antennes.
• Systèmes RFID en général.
• Étagères intelligentes.
• Armoires intelligentes.
• Surfaces intelligentes.
• Portails.

Pourquoi choisir AdvanMux-8

L’AdvanMux-8 est adapté aux architectures RFID nécessitant l’utilisation de nombreuses antennes tout en conservant une intégration simple avec les lecteurs RFID du marché. Sa compatibilité étendue, son temps de commutation inférieur à 15 µs, sa faible perte d’insertion et la possibilité d’interconnecter plusieurs multiplexeurs via des câbles Ethernet standards en font une solution efficace pour les systèmes RFID multi-antennes.

Avec les lecteurs AdvanReader-100 et AdvanReader-150, il permet également une configuration de multiplexage à deux niveaux, autorisant la connexion de jusqu’à 256 antennes sur un même lecteur.
