Splitter de puissance RFID UHF - 2 ports et faible perte d’insertion : AdvanSplitter-2 | KEONN

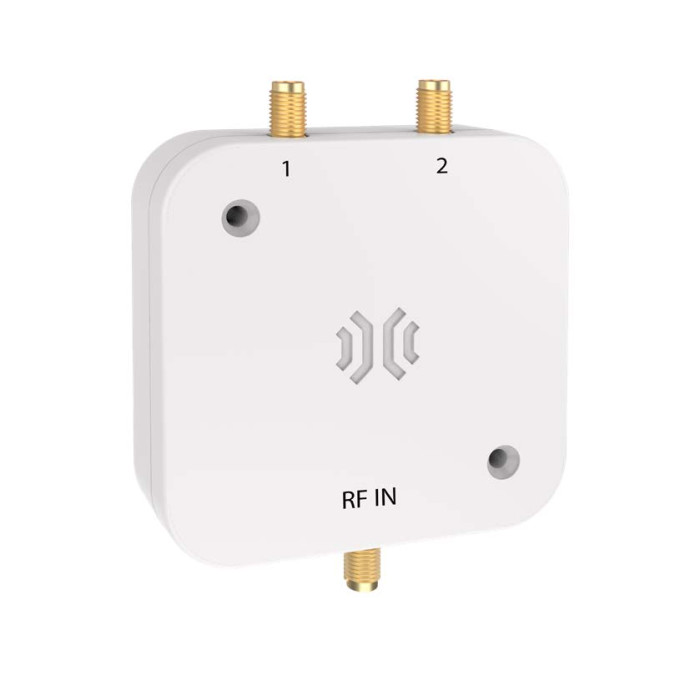

L’AdvanSplitter-2 est un splitter de puissance RFID UHF 2 ports hautes performances conçu pour les applications RFID UHF.

Il permet de combiner différentes antennes Keonn afin de créer de nouvelles configurations d’antennes offrant une portée de lecture plus longue et un faisceau plus étroit.

L’AdvanSplitter-2 peut notamment être utilisé pour connecter deux Advantenna-p11 et créer un réseau d’antennes de 1 x 2 éléments, ou pour connecter deux Advantenna-p13, chacune constituée d’un réseau de 1 x 3 éléments, afin de créer un réseau de 1 x 6 éléments.

Il peut également être utilisé dans les systèmes où la vitesse de lecture est critique et où la localisation des tags n’est pas déterminante.

Avantages

• Combinaison de différentes antennes Keonn pour créer de nouvelles antennes avec une portée de lecture plus longue et un faisceau plus étroit.
• Connexion très rapide et simple.
• Très faible perte d’insertion.
• Support des charges déséquilibrées.
• Maintien des performances même lorsqu’un port n’est connecté à aucune antenne.

Caractéristiques principales

• Fréquence de fonctionnement : 860 MHz à 950 MHz.
• Nombre de ports : 2.
• Déséquilibre d’amplitude : 0,3 dB.
• Perte d’insertion au-dessus du split 3 dB : 0,6 dB typique, 0,8 dB maximum.
• Return loss entrée : 24,0 dB typique, 22,5 dB minimum.
• Return loss sortie : 22,0 dB typique, 21,0 dB minimum.
• Isolation de puissance d’entrée maximale : 33,0 dB typique, 23,5 dB minimum.
• Déséquilibre de phase : < 1°.
• Puissance d’entrée maximale : 33 dBm.
• Connecteurs RF : 1 entrée et 2 sorties SMA femelles 50 ohms.
• Poids avec boîtier : 60 g.

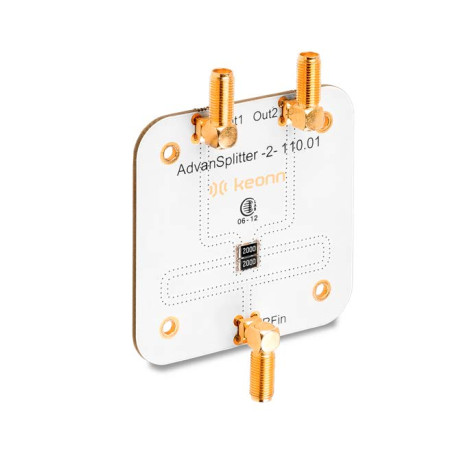

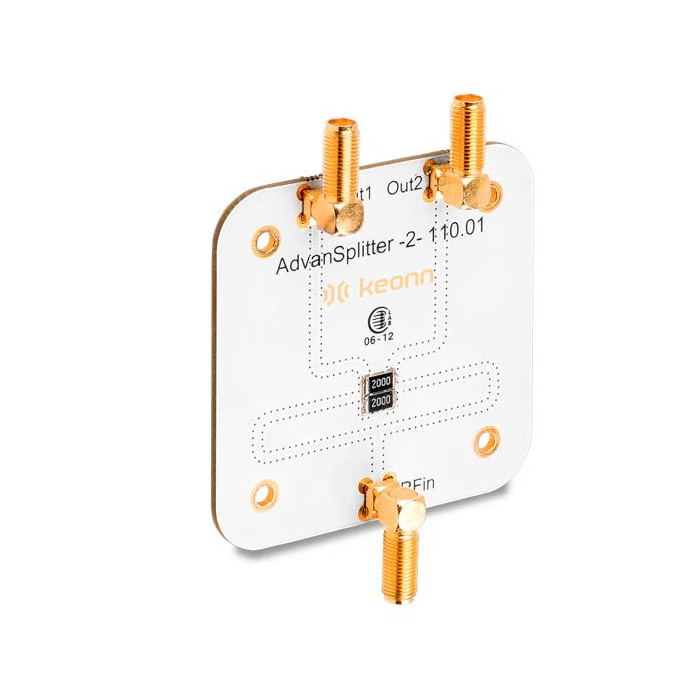

• Poids sans boîtier : 28 g.
• Dimensions avec boîtier : 91,30 mm x 73 mm x 20 mm.
• Dimensions sans boîtier : 92 mm x 67 mm x 14 mm.
• Température de fonctionnement : -40 °C à 55 °C.
• Température de stockage : -40 °C à 85 °C.
• Conformité : RoHS 2002/95/EC, EMC 2004/108/EC.

Applications typiques

• Applications RFID nécessitant de longues portées de lecture.
• Applications RFID nécessitant des faisceaux étroits.
• Systèmes RFID où la vitesse de lecture est critique et où la localisation des tags n’est pas déterminante.

Pourquoi choisir AdvanSplitter-2

L’AdvanSplitter-2 permet de créer des configurations d’antennes RFID UHF adaptées aux besoins de chaque application, en combinant plusieurs antennes Keonn pour obtenir une portée de lecture accrue et un faisceau plus étroit.

Grâce à sa très faible perte d’insertion, son déséquilibre de phase inférieur à 1° et sa capacité à maintenir ses performances même avec un port non connecté, il constitue une solution adaptée aux projets RFID nécessitant flexibilité, performance RF et simplicité d’intégration.
