L’AdvanMux-16 est un multiplexeur RFID UHF 16 ports hautes performances permettant d’étendre d’un facteur 16 le nombre d’antennes pouvant être connectées à chaque port d’un lecteur RFID.

Il est compatible avec la plupart des modèles de lecteurs RFID du marché, notamment Keonn, Impinj, Zebra, Alien et ThingMagic. Il se connecte au port I/O de la plupart des lecteurs et se contrôle par l’envoi de commandes simples au lecteur, ce qui facilite sa synchronisation avec le système RFID.

L’AdvanMux-16 peut être directement raccordé aux AdvanReader-100 et AdvanReader-150 au moyen d’un câble Ethernet conventionnel. Pour les autres lecteurs, un adaptateur câble spécifique ou la carte de connexion AdvanGPIO peut être utilisé afin de relier le port I/O numérique du lecteur à l’un des deux ports de contrôle RJ45 du multiplexeur.

Avantages

• Réduction du coût des applications RFID intégrant de nombreuses antennes.
• Connexion très rapide et simple.
• Compatibilité avec la plupart des modèles de lecteurs RFID.
• Sélection simple des ports par commandes envoyées au lecteur.
• Contrôle de plusieurs multiplexeurs par interconnexion avec des câbles Ethernet standards.
• Faible perte d’insertion.

Caractéristiques principales

• Fréquence de fonctionnement : 860 MHz à 950 MHz.
• Nombre de ports : 16.
• Perte d’insertion : < 1,4 dB, typique 1,2 dB.
• Isolation : > 35 dB.
• Return loss : > 19,5 dB, typique 22 dB.
• Puissance d’entrée maximale : 33 dBm.
• Temps de commutation : < 15 µs.
• Connecteurs RF : 1 entrée et 16 sorties SMA femelles 50 ohms.
• Connecteurs de contrôle et d’alimentation : 2 connecteurs RJ45 entrée/sortie.
• Alimentation : connecteur RJ45 IN, broche 4 et/ou broche 5, de 5 V -2 % à 48 V +5 %, régulée sur carte.
• Consommation : < 12 mA.
• Entrées numériques : 0 V/5 V TTL/3 V TTL ou open collector.
• Connexion entre unités AdvanMux : câbles Ethernet UTP 8 fils standards.
• Protection ESD : > 2 kV sur tous les ports RF.

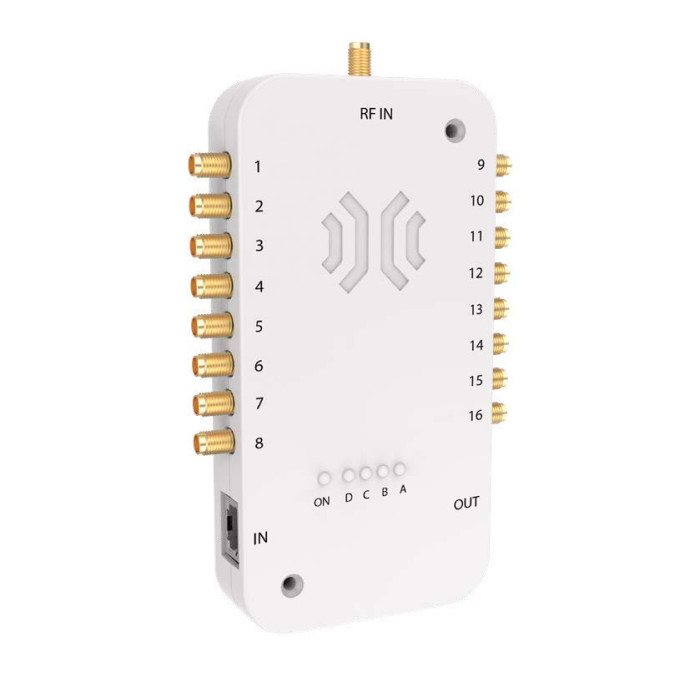

• Dimensions avec boîtier : 144 mm x 74 mm x 23 mm.

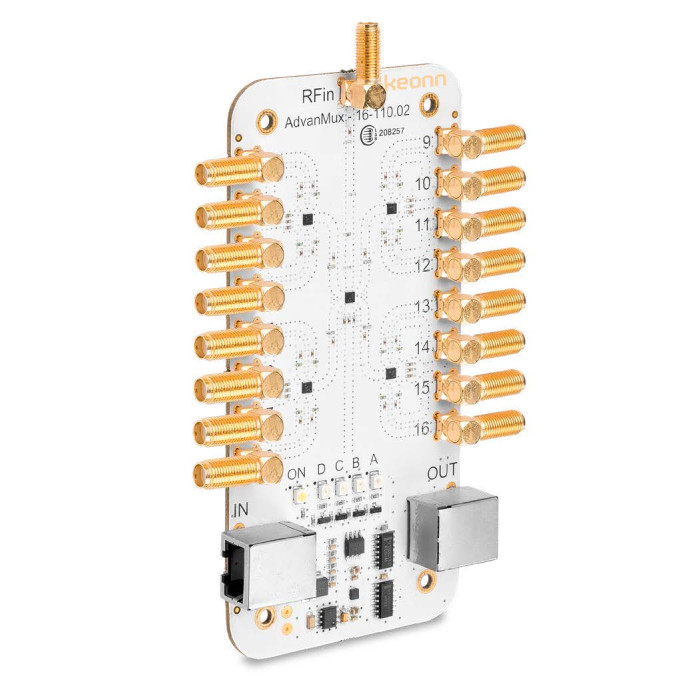

• Dimensions sans boîtier : 137 mm x 75 mm x 17 mm.
• Poids avec boîtier : 175 g.
• Poids sans boîtier : 107 g.
• Température de fonctionnement : -30 °C à 55 °C.
• Température de stockage : -35 °C à 85 °C.
• Conformité : RoHS 2002/95/EC, EMC 2004/108/EC.

Applications typiques

• Systèmes radiofréquence nécessitant plus de 4 antennes.
• Systèmes RFID en général.
• Étagères intelligentes.
• Armoires intelligentes.
• Surfaces intelligentes.
• Portails.

Pourquoi choisir AdvanMux-16

L’AdvanMux-16 est conçu pour les architectures RFID nécessitant un grand nombre d’antennes tout en conservant une intégration simple avec les lecteurs RFID. Grâce à ses 16 sorties RF, son temps de commutation inférieur à 15 µs et sa faible perte d’insertion, il permet de mettre en œuvre des systèmes RFID multi-antennes performants.

Avec les lecteurs AdvanReader-100 et AdvanReader-150, il permet un multiplexage AdvanMux-16 à deux niveaux, autorisant la connexion de jusqu’à 1024 antennes sur un même lecteur.

Table de sélection des sorties RF
