Le Easy Chester Ultimate simplifie le contrôle des bornes de recharge avec tests AC/DC, technologies 400 V / 800 V, interface tactile guidée et essais de sécurité.
Le comemso Easy Chester Ultimate est une valise de test portable tout-en-un dédiée aux bornes de recharge pour véhicules électriques. Elle permet, selon la configuration choisie, de tester la communication, la charge AC/DC, la simulation de défauts et les essais de sécurité électrique avec un seul appareil.
Cette nouvelle génération apporte une interface tactile guidée, un autotest au démarrage, un indicateur lumineux dynamique, une alimentation via USB-C et des possibilités d’extension pour les essais longue durée ou la charge résistive externe jusqu’à 30 kW, voire 60 kW avec deux charges.
En un coup d’œil
Tout-en-un
Tests de communication, charge AC/DC, simulation de défauts et sécurité électrique dans une seule valise.
Interface guidée
Écran tactile couleur 10,1 pouces avec menus intuitifs, diagnostics et séquences de test structurées.
400 V et 800 V
Simulation batterie pour contrôler les bornes adaptées aux architectures de recharge actuelles.
Sécurité électrique
Essais RISO, RPE, tRCD, UOFF, ZS et rotation de phase selon les options activées.
Charge externe
Connexion possible à une charge résistive DC 30 kW, avec extension jusqu’à 60 kW avec deux charges.
Maintenance connectée
Mises à jour FOTA, support à distance et rapports de test avec le package de maintenance.
Tester une borne de recharge ne consiste plus seulement à vérifier une tension ou une puissance disponible. Une infrastructure de recharge moderne combine électronique de puissance, protocoles de communication, sécurité électrique, supervision backend et parfois facturation. Un dysfonctionnement peut donc provenir de la communication, de la charge, d’un défaut d’isolement, d’une protection électrique ou d’un échange avec le système distant.
Le Easy Chester Ultimate répond à cette complexité avec une approche terrain structurée : l’opérateur suit des étapes guidées, vérifie les échanges de communication, mesure les grandeurs électriques, simule certains défauts et génère un rapport exploitable.
Le Easy Chester Ultimate est conçu pour les contrôles après installation, maintenance, entretien ou réparation. Il peut couvrir les tests de communication et de charge AC/DC, les simulations de défauts et les essais de sécurité électrique, selon les options logicielles et matérielles retenues.
Cette architecture tout-en-un facilite les interventions des installateurs, exploitants de réseaux de recharge, techniciens de maintenance, services après-vente et laboratoires internes qui doivent tester plusieurs bornes avec une méthode reproductible.

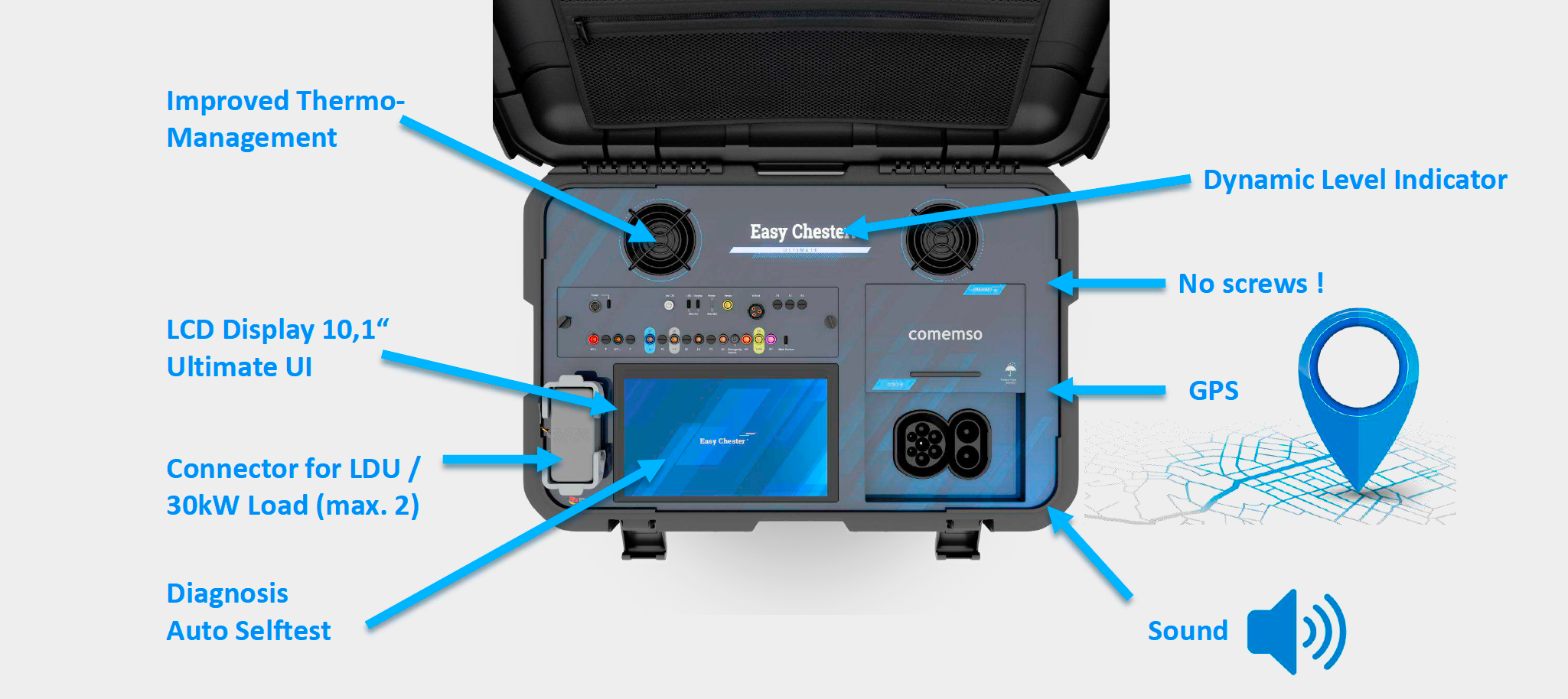

La nouvelle interface repose sur un écran tactile couleur de 10,1 pouces. Elle guide l’utilisateur dans les séquences de test, donne accès aux diagnostics et simplifie la consultation des résultats directement sur site.
L’autotest automatique à l’allumage contrôle l’état interne de l’appareil avant utilisation. Le témoin lumineux dynamique et l’avertisseur sonore indiquent les états importants : veille, test en cours, résultat validé, défaut, haute tension active ou session distante.
Le Easy Chester Ultimate peut être configuré selon les standards requis : CCS 1, CCS 2, CHAdeMO jusqu’à la version 2.0 et NACS DC selon configuration. Les protocoles mentionnés incluent DIN 70121, ISO 15118 en option, SAE J3400, SAE J1772 et IEC 61851-1 selon le périmètre choisi.
La prise en charge des technologies 400 V et 800 V permet de tester des bornes adaptées aux véhicules électriques récents, avec simulation batterie autour de 330 V et 660 V.
| Fonction | Éléments disponibles |
|---|---|
| DC CCS | DIN 70121 inclus, ISO 15118 optionnel. |
| AC | Activation logicielle en option selon le besoin. |
| NACS DC | Option selon configuration, avec SAE J3400. |
| CHAdeMO | DC jusqu’à la version 2.0. |
| 400 V / 800 V | Technologies incluses pour la simulation batterie. |
En option, le Easy Chester Ultimate peut intégrer des essais de sécurité électrique côté borne et côté réseau : résistance d’isolement RISO, résistance du conducteur de protection RPE, courant de défaut tRCD, tension résiduelle UOFF, impédance de boucle ZS et rotation de phase.

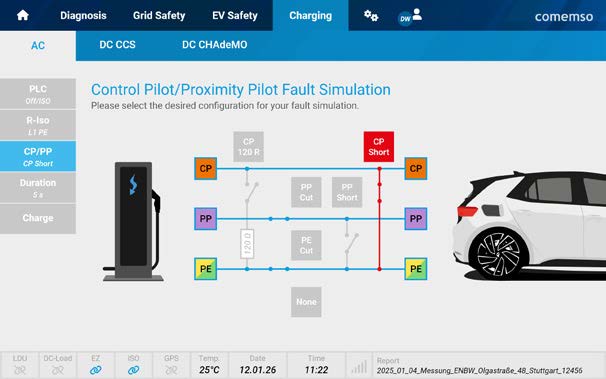

La simulation de défauts permet de vérifier si la borne interrompt correctement la charge. Les défauts mentionnés incluent notamment la coupure PE, le court-circuit CP, le court-circuit PP et la coupure PP pour les configurations AC/DC CCS et NACS.
RISO / RPE
Contrôle de l’isolement et du conducteur de protection.
tRCD / UOFF
Essais de courant de défaut et de tension résiduelle après déconnexion.
ZS / rotation de phase
Contrôle côté réseau selon le périmètre d’essais retenu.
Le test standard intégré permet une charge DC de 2 kW / 6 A jusqu’à 30 secondes. Pour des essais plus représentatifs, la Long Duration Unit étend le temps de charge jusqu’à 60 minutes à 2 kW / 6 A.
Pour les essais de puissance, une charge résistive externe DC permet d’atteindre 30 kW / 90 A jusqu’à 4 heures. Deux charges peuvent être associées pour atteindre 60 kW / 180 A jusqu’à 4 heures.
Le Easy Chester Ultimate peut générer des rapports incluant le résultat PASS/FAILED, les étapes de communication, les mesures tension/courant, la puissance maximale de charge, l’adresse MAC-PLC et les résultats de sécurité.
Avec le package de maintenance, l’appareil donne accès aux mises à jour FOTA, à la localisation GPS dans le rapport et au support distant pour l’aide au diagnostic.
| Application | Tests mobiles de bornes de recharge. |
| Écran | Écran tactile 10,1 pouces. |
| Stockage | 128 Go. |
| Alimentation | USB-C, adaptateur voiture USB-C 12 V ou batterie externe USB-C supérieure à 100 W. |
| Consommation | Maximum 100 W. |
| Protection | IP66 valise fermée, IP43 valise ouverte. |
| Dimensions / poids | 60 x 33 x 40 cm / 18,6 kg. |
En regroupant les essais de communication, les tests de charge, les fonctions de diagnostic, les rapports et les essais de sécurité électrique, le Easy Chester Ultimate simplifie les interventions tout en améliorant la reproductibilité des contrôles.
Pour les équipes qui interviennent sur des bornes AC/DC, des architectures 400 V ou 800 V et plusieurs standards de recharge, cette nouvelle génération constitue une solution modulaire et adaptée aux exigences de l’e-mobilité.
Découvrez en vidéo le fonctionnement du Easy Chester Ultimate et ses possibilités pour les essais terrain de bornes de recharge.
ES France vous accompagne dans le choix de la configuration Easy Chester Ultimate adaptée à vos standards de charge, à votre périmètre d’essais AC/DC, à vos besoins de sécurité électrique et à vos extensions de test longue durée ou forte puissance.
