Le GRAS 46AK associe capsule champ libre 1/2”, préamplificateur court, alimentation CCP et compatibilité TEDS pour mesures acoustiques professionnelles.

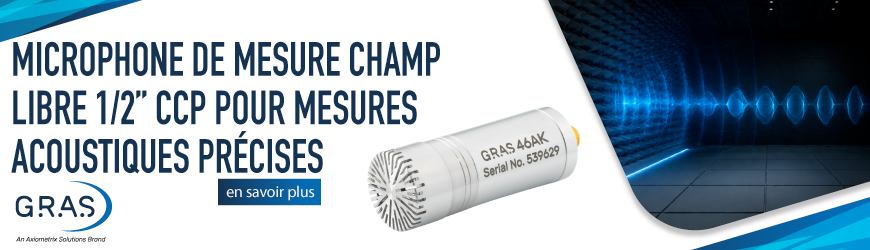

Le GRAS 46AK est un ensemble microphone de mesure champ libre 1/2" CCP, conçu pour les mesures acoustiques lorsque la source sonore principale est connue et que le microphone peut être orienté directement vers elle, en incidence 0°. Sa bande de fréquence de 3,15 Hz à 20 kHz, sa plage dynamique de 17 dB(A) à 138 dB et sa sensibilité de 50 mV/Pa en font une solution adaptée aux chaînes de mesure acoustique professionnelles.
En un coup d’œil
Champ libre 1/2"
Microphone optimisé pour les mesures où la source est identifiée et orientée à 0°.
Bande étendue
Réponse de 3,15 Hz à 20 kHz à ±2 dB pour les mesures acoustiques générales.
Plage dynamique
De 17 dB(A) à 138 dB avec le préamplificateur GRAS associé.
Préamplificateur court
Format compact pour les mesures dans les espaces où l’encombrement est contraint.
Compatible TEDS
Conformité IEEE 1451.4 pour l’identification du capteur et les données de calibration.
Classe 1
Conforme IEC 61094 WS2F et IEC 61672 Classe 1.
En mesure acoustique, le choix du microphone dépend directement du champ sonore et de la position de la source. Le GRAS 46AK est conçu pour les applications en champ libre, lorsque le microphone peut être pointé vers la source sonore principale afin de travailler en incidence 0°.
Cette configuration le distingue d’un microphone de pression. Elle convient aux essais où la directivité de la source est maîtrisée et où l’objectif est d’obtenir une mesure cohérente avec les conditions de champ libre.
Le GRAS 46AK associe une capsule GRAS 40AE 1/2" prépolarisée champ libre et un préamplificateur GRAS 26CK CCP avec connecteur Microdot 10/32. L’ensemble est livré comme un microphone standard prêt à intégrer une chaîne de mesure compatible CCP.
Le préamplificateur très court constitue un point différenciant pour les mesures où l’accès mécanique est limité, sans modifier la logique d’utilisation d’un microphone de mesure 1/2".
| Paramètre | Valeur |
|---|---|
| Type | Microphone champ libre 1/2" CCP |
| Plage de fréquence ±1 dB | 5 Hz à 10 kHz |
| Plage de fréquence ±2 dB | 3,15 Hz à 20 kHz |
| Plage dynamique | 17 dB(A) à 138 dB |
| Sensibilité à 250 Hz | 50 mV/Pa |
| Connecteur | Microdot 10/32 |
| TEDS | IEEE 1451.4 |
| Conformité | IEC 61094 WS2F, IEC 61672 Classe 1 |
Pour fonctionner selon ses spécifications, le GRAS 46AK nécessite une entrée à courant constant capable de fournir 4 mA et une tension CCP à vide de 24 V. Une alimentation insuffisante peut réduire la capacité à utiliser de longs câbles ou influencer la plage dynamique haute.
Le microphone doit donc être sélectionné avec son environnement complet : module d’entrée, câbles, acquisition, calibration et accessoires mécaniques.
La compatibilité TEDS IEEE 1451.4 permet d’identifier le microphone connecté à une voie de mesure et de gérer les propriétés ou données de calibration avec une plateforme compatible. Cette fonction facilite les configurations multivoies, sans remplacer une vérification métrologique.
GRAS recommande une recalibration au moins une fois par an selon l’usage, l’environnement de mesure et les exigences qualité internes. Des services de calibration traçable ou accréditée sont disponibles en option.
La fiche technique mentionne notamment des câbles Microdot-BNC, supports microphone, trépied, bonnette, protection pluie, modules d’alimentation CCP, calibrateur sonore Classe 1, pistonphone Classe 0 et services de calibration. Ces éléments permettent d’adapter la configuration au banc de mesure et aux contraintes d’essai.
Le GRAS 46AK réunit les éléments essentiels d’un microphone de mesure acoustique professionnel : format 1/2", mesure champ libre, alimentation CCP, préamplificateur court, compatibilité TEDS, conformité Classe 1 et options de calibration. Il constitue une solution pertinente pour construire ou compléter une chaîne de mesure acoustique maîtrisée.
ES France accompagne les équipes de test, mesure et acoustique dans le choix du microphone, des accessoires CCP, des solutions de calibration et de l’instrumentation associée au GRAS 46AK.
