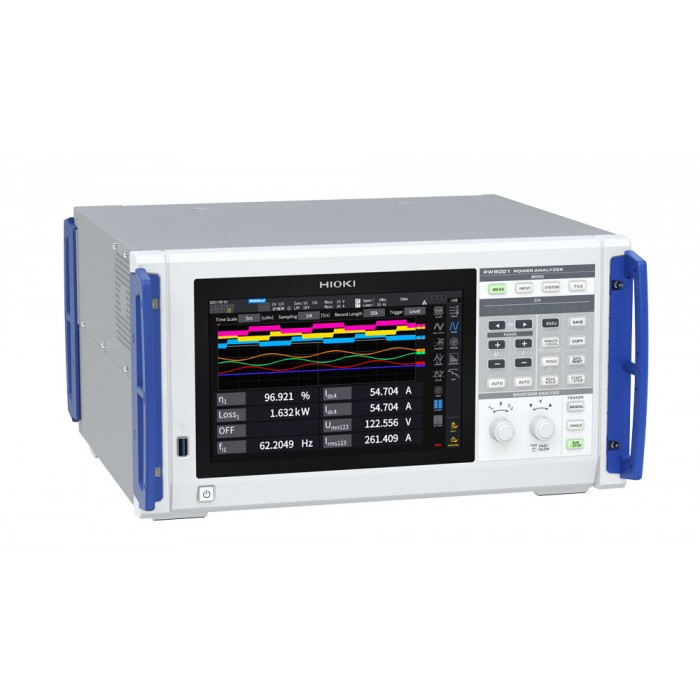

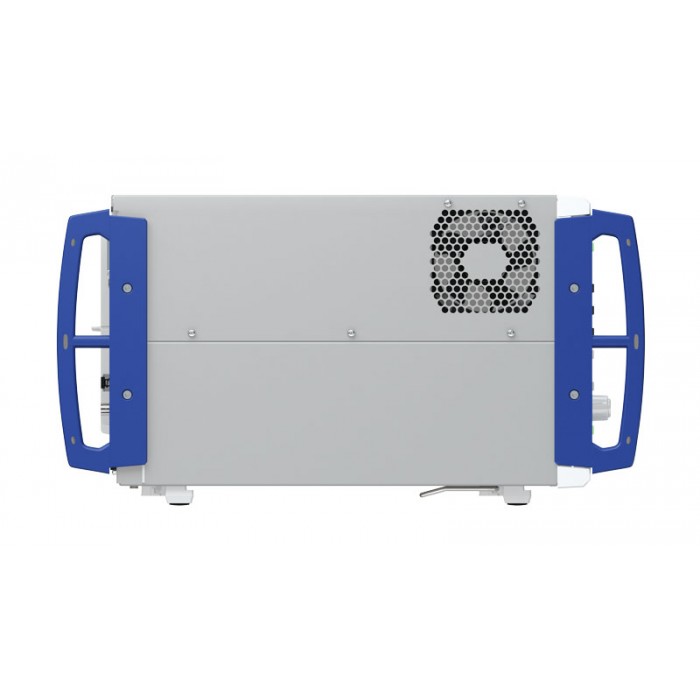

Analyseur de puissance DC, 1500 V, 15 MHz, précision de 0,03% 18 bits : PW8001 | HIOKI

Le PW8001 est une nouvelle référence pour les solutions complètes d'analyse de puissance, HIOKI est le seul fabricant à proposer des analyseurs de puissance de pointe et un large portefeuille de capteurs de courant et de haute précision développés.

Plus de détails

Note d'application : Évaluation des performances AWD à double moteur Note d'application dédiée aux bornes de recharge des véhicules électriques Note d'application dédiée à l'évaluation de l'efficacité des onduleurs utilisant des dispositifs de puissance SiC dans les équipements industriels Note d’application dédiée aux pertes dans les inductances et transformateurs des alimentations xEV

Téléchargement

Description

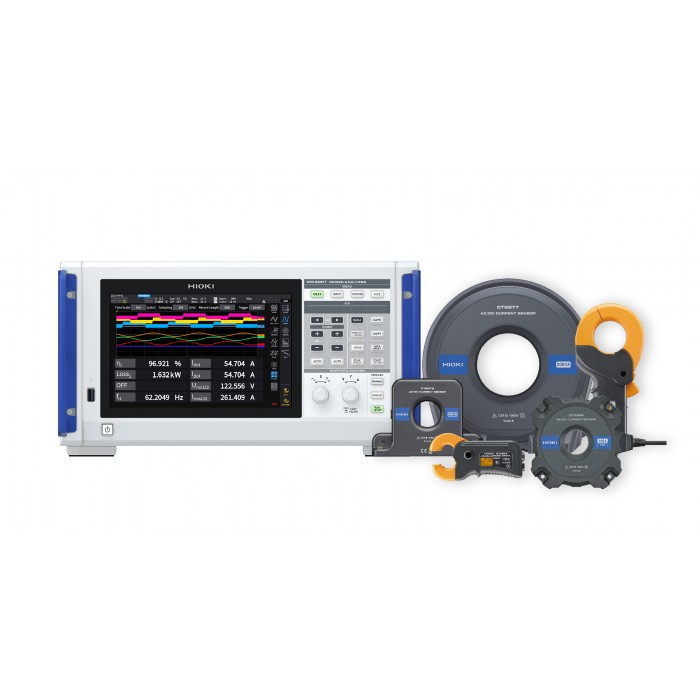

Le PW8001 est la nouvelle référence pour les solutions complètes d’analyse de puissance. HIOKI est le seul fabricant à proposer des analyseurs de puissance de pointe associés à un large choix de capteurs de courant de très haute précision.

Cela permet d’avoir une chaine de mesure performante, plus précise et d’une grande stabilité, du courant continu aux hautes fréquences ainsi que des mesures de faible facteur de puissance grâce à une fonction unique telle que la correction automatique du déphasage.

Les défis à venir de l’industrie sont anticipés avec la capacité de mesurer des courants même importants à des tensions allant jusqu’à 1500 V avec un taux d’échantillonnage de 15 MS/s et des applications utilisant des semi-conducteurs SiC/GaN de l’électrification automobile, des réseaux intelligents et des réacteurs aux sources d’approvisionnement en énergie renouvelable.


Avantages :

  • De la R&D aux inspections d'expédition – combinez les unités d'entrée qui conviennent à votre application
  • Capturez la moindre perte de puissance avec une mesure de puissance à large bande d'une précision de classe mondiale
  • Reproduction fiable des formes d'onde d'entrée avec un échantillonnage de 15 MHz et une résolution de 18 bits
  • Mesure multicircuit de jusqu'à 8 canaux de données de puissance avec un seul instrument
  • Identification automatique du capteur et compensation de phase pour des mesures plus précises et sans erreur
  • Analyser simultanément 4 moteurs avec un seul instrument
  • Reliez deux unités PW8001 pour doubler le nombre de canaux via une liaison optique
  • La sortie CAN ou CAN FD permet d'intégrer les données de mesure dans les réseaux CAN existants
  • Une gamme étendue de capteurs de courant précis permet des applications allant du développement HILS à l'évaluation de l'équipement
  • Manuel en Français

Caractéristiques Techniques :

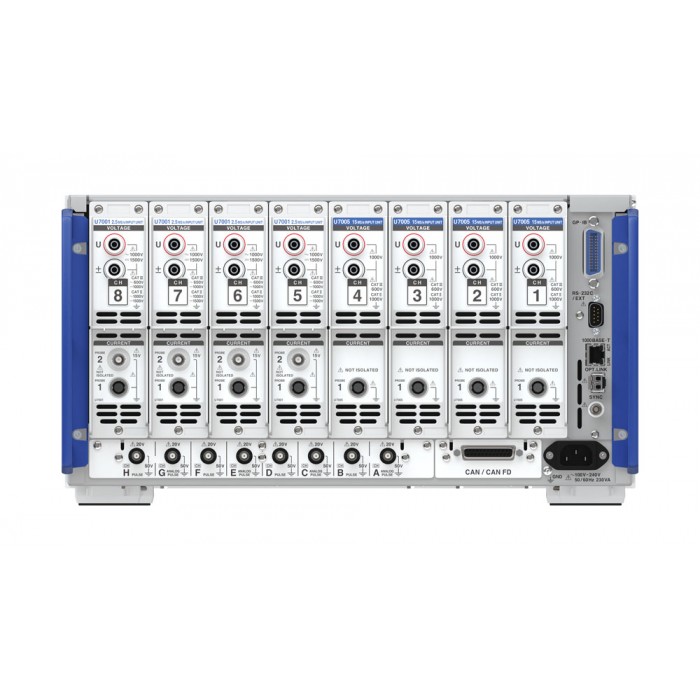

  • Module de mesure U7001 : Pour l’évaluation des onduleurs à base d’IGBT et panneaux solaires à haut rendement
    • Précision de base pour 50 / 60 Hz en puissance : ± 0,07%
    • Fréquence d’échantillonnage : 2,5 MHz
    • Résolution ADC : 16 bits
    • Nombre de canaux : Jusqu’à 8 canaux
    • Bande de fréquence de mesure : DC, 0,1 Hz à 1 MHz
    • Tension d’entrée maximale : 1000 V AC, 1500 V DC ; ± 2000 V peak
  • Module de mesure U7005 : Pour l’évaluation des onduleurs à base de SiC/ GaN et des pertes de réacteur/transformateur
    • Précision de base pour 50 / 60 Hz en puissance : ± 0,03%
    • Fréquence d’échantillonnage : 15 MHz
    • Résolution ADC : 18 bits
    • Nombre de canaux : Jusqu’à. 8 canaux
    • Bande de fréquence de mesure : DC, 0,1 Hz à 5 MHz
    • Tension d’entrée maximale : 1000 V AC, 1000 V DC
    • Tension nominale phase-terre maximale 600 V CAT III / 1000 V CAT I


Applications :

  • Évaluation des performances du système d'entraînement à double onduleur

Les systèmes à double onduleur où chaque onduleur entraîne un moteur augmenteront la fiabilité et l'efficacité. La capacité du PW8001 à mesurer avec précision et avec une excellente reproductibilité huit canaux de données de puissance sur une large bande de fréquences est très efficace lors de l'évaluation des performances des systèmes à double onduleur.

  • Évaluation des systèmes d'échange de puissance basés sur des onduleurs solaires

Les systèmes d'échange d'énergie pouvant accueillir à la fois des batteries de stockage et des véhicules électriques seront une méthode pour utiliser l'énergie plus efficacement. La capacité du PW8001 à mesurer avec précision et simultanément la puissance à plusieurs points, par exemple aux entrées et sorties du convertisseur DC-DC, de l'onduleur et de la batterie de stockage, est très efficace lors de l'évaluation des performances des onduleurs solaires.

Fiche technique (peut contenir des options)

Nombre de voies 1 voie, 2 voies, 3 voies, 4 voies, 5 voies, 6 voies, 7 voies, 8 voies
Bandes passantes 0,1 Hz à 30 MHz
Gammes de tension 1 500 V, 1 000 V
Interface CAN, USB

APPLICATIONS PUISSANCE RELATIVES AUX VÉHICULES ET À LA MOBILITÉ ÉLECTRIQUE

APPLICATIONS PUISSANCE RELATIVES AUX VÉHICULES ET À LA MOBILITÉ ÉLECTRIQUE

21 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Nombre de voies 8 voies, 3 voies, 5 voies, 7 voies, 2 voies, 4 voies, 6 voies, 1 voie
Bandes passantes 0,1 Hz à 30 MHz
Gammes de tension 1 500 V, 1 000 V
Interface CAN, USB
