Connecteur PCB femelle 2.92 mm (40 GHz) VSWR 1.2, montage bord de carte : PE45918 | PASTERNACK

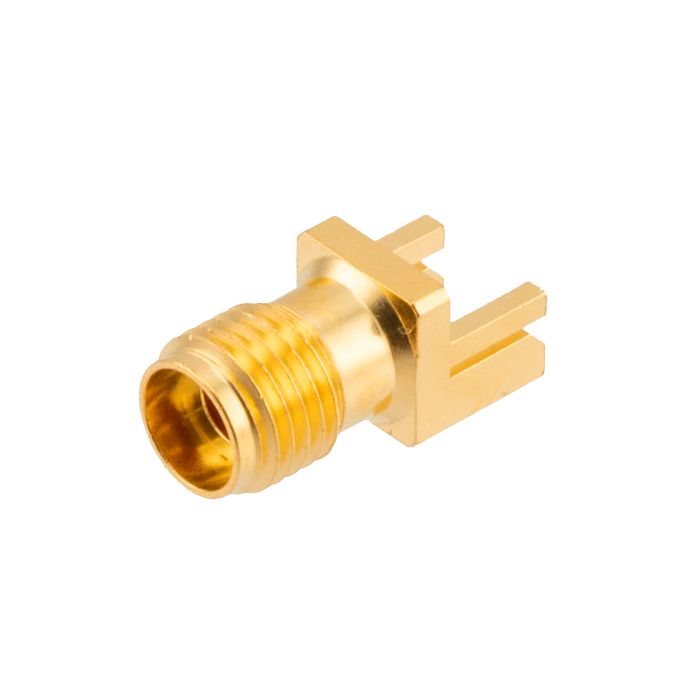

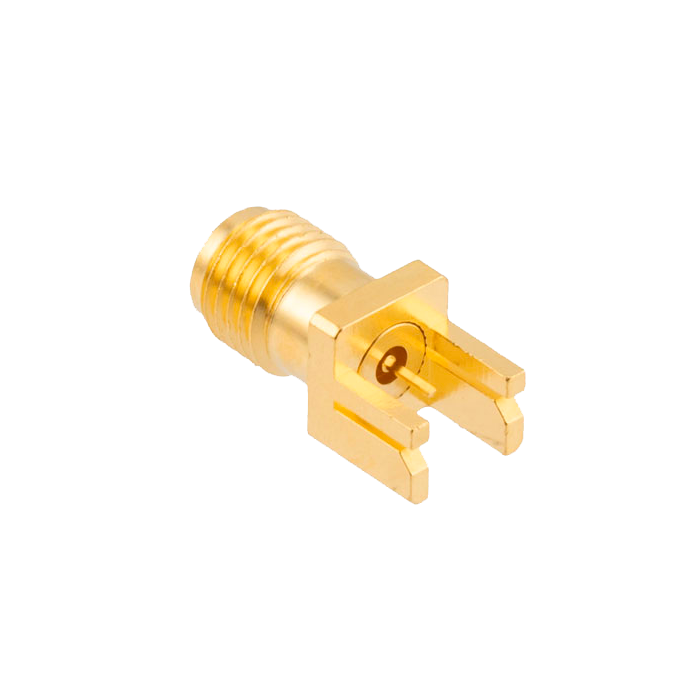

Le connecteur RF femelle 2.92 mm PE45918 de Pasternack présente une impédance de 50 Ohms. Ce connecteur femelle 2.92 mm est conçu pour un montage par soudure sur circuit imprimé. Il prend en charge une fréquence maximale de 40 GHz, ce qui le rend idéal pour les applications de test RF et les circuits imprimés haute fréquence.

Ce connecteur est fileté, conçu pour un montage bord de carte (end launch), et peut également être intégré facilement via l’outil Cable Creator de Pasternack.

Caractéristiques techniques principales :

• Type de diélectrique : PEI (polyétherimide)
• VSWR : 1.2:1 (très faible réflexion)
• Matériau du corps : Laiton plaqué or
• Contact interne : Cuivre béryllium
• Contact externe : Laiton
• Résistance du conducteur interne : max. 3 mΩ
• Résistance du conducteur externe : max. 2 mΩ
• Perte d’insertion : max. 0,252 dB
• Durée de vie des contacts : ≥ 500 cycles
• Température de fonctionnement : -40 °C à +165 °C
• Tension de fonctionnement max. : 250 Vrms
• Tension de claquage diélectrique : 750 Vrms
• Résistance d’isolement : ≥ 5 000 MΩ

Dimensions :

• Longueur : 0,56 pouces (≈ 14,2 mm)
• Largeur : 0,25 pouces (≈ 6,35 mm)
• Poids : 0,01 lb (≈ 4,5 g)
