Connecteur femelle 2.92 mm 40 GHz, VSWR 1.2 :PE45931 | PASTERNACK

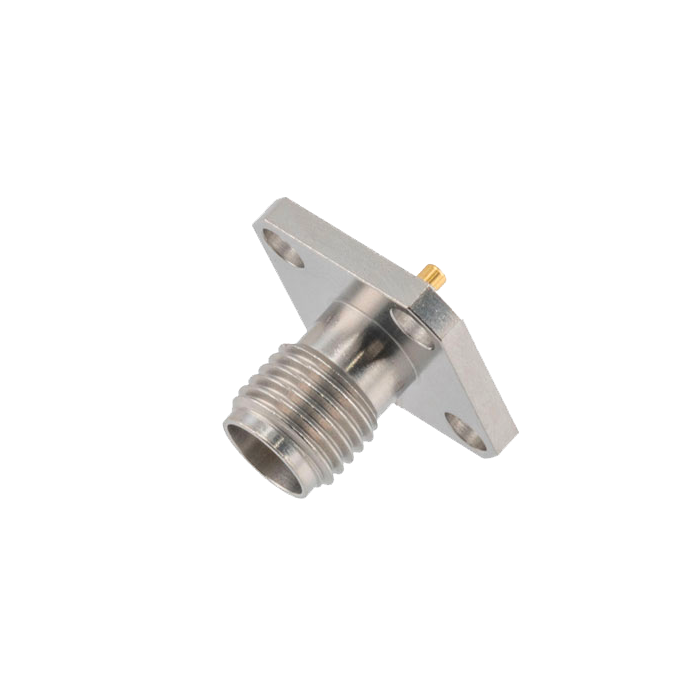

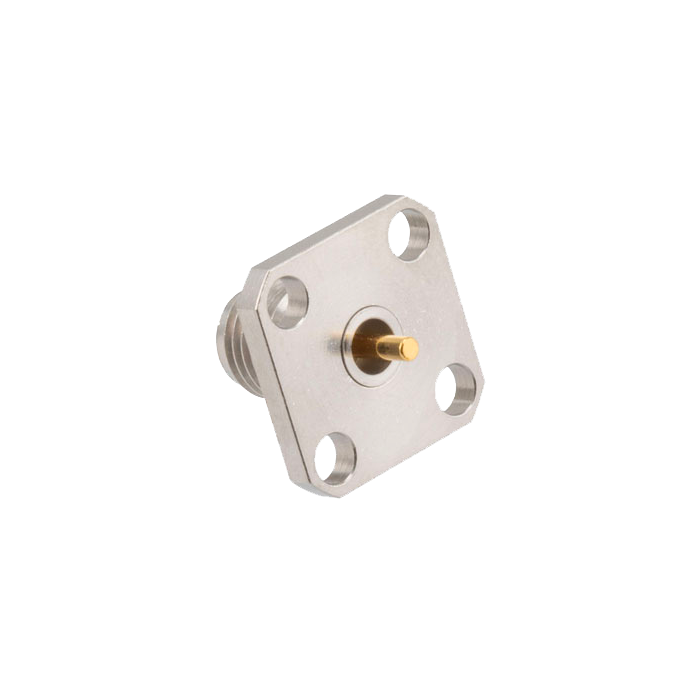

Le connecteur RF femelle 2.92 mm PE45931 de Pasternack, avec bride carrée à 4 trous, présente une impédance de 50 Ohms. Il est conçu pour un montage par soudure sur circuit imprimé et prend en charge une fréquence maximale de 40 GHz.

Ce connecteur coaxial est utilisé dans des applications de test RF et sur circuits imprimés.

Caractéristiques techniques principales :

• Type de diélectrique : PEI (polyétherimide)
• VSWR : 1.2:1 (faible taux d’ondes stationnaires)
• Matériau du corps : Acier inoxydable
• Contact interne : Cuivre béryllium plaqué or
• Contact externe : Acier inoxydable
• Résistance du conducteur interne : max. 3 mΩ
• Résistance du conducteur externe : max. 2 mΩ
• Perte d’insertion : max. 0,252 dB
• Durée de vie des contacts : ≥ 500 cycles
• Température de fonctionnement : -40 °C à +165 °C
• Tension de fonctionnement max. : 250 Vrms
• Tension de claquage diélectrique : 750 Vrms
• Résistance d’isolement : ≥ 5 000 MΩ

Dimensions :

• Longueur : 0,5 pouces (≈ 12,7 mm)
• Largeur : 0,5 pouces (≈ 12,7 mm)
• Diamètre de la broche : 0,050 pouces (≈ 1,27 mm)
• Longueur de la broche : 0,118 pouces (≈ 3 mm)
• Poids : 0,01 lb (≈ 4,5 g)

Ce connecteur est fileté, conçu pour un montage panneau robuste, il est également compatible avec l’outil Cable Creator de Pasternack pour une intégration sur mesure.
