Connecteur RF femelle 2.4 mm pour PCB : PE45932 | PASTERNACK

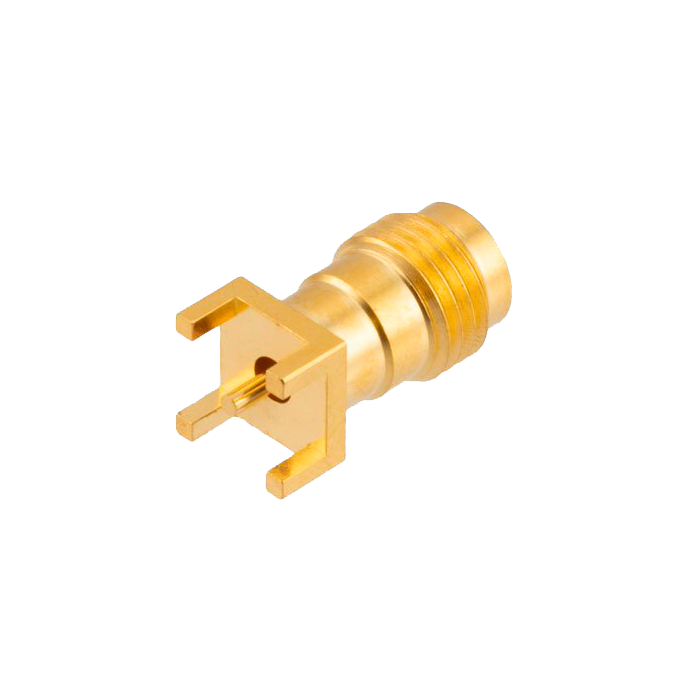

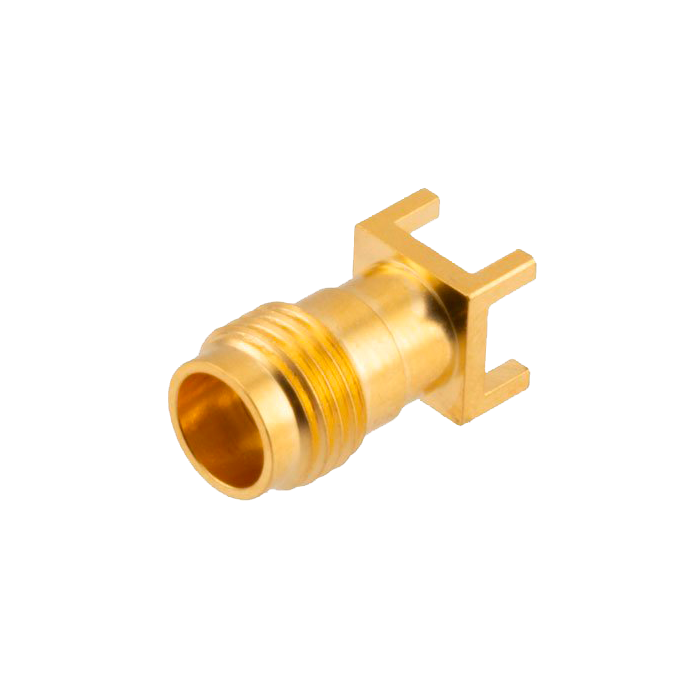

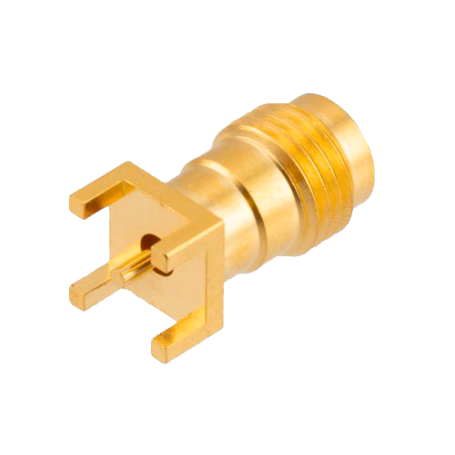

Le PE45932 est un connecteur femelle 2.4 mm conçu pour le montage traversant sur circuit imprimé, offrant une bande passante exceptionnelle jusqu’à 50 GHz. Idéal pour les applications RF, micro-ondes et millimétriques, ce connecteur garantit une intégrité de signal optimale dans les environnements les plus critiques.

Caractéristiques techniques :

• Type de connecteur : Femelle 2.4 mm
• Impédance : 50 Ohms
• Fréquence : DC à 50 GHz
• VSWR : max. 1.25:1
• Méthode de fixation : Soudure, traversant
• Matériau du corps : Acier inoxydable plaqué or
• Diélectrique : PEI (polyétherimide)
• Résistance du conducteur interne : max. 4 mΩ
• Résistance du conducteur externe : max. 2,5 mΩ
• Perte d’insertion : max. 0,353 dB
• Durée de vie des contacts : ≥ 500 cycles
• Température de fonctionnement : -40 °C à +165 °C
• Tension de fonctionnement max. : 250 Vrms
• Tension de claquage diélectrique : 750 Vrms
• Résistance d’isolement : ≥ 5 000 MΩ

Dimensions :

• Espacement des trous : 0,210 pouces (≈ 5,33 mm)
• Diamètre des trous : 0,059 pouces (≈ 1,5 mm)
