Connecteur femelle 2.92 mm – Montage PCB 30° (40 GHz) : PE45920 | PASTERNACK

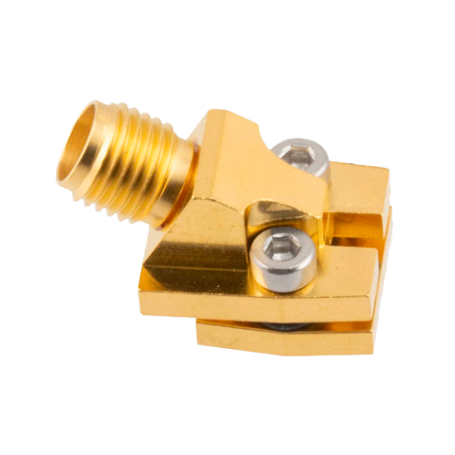

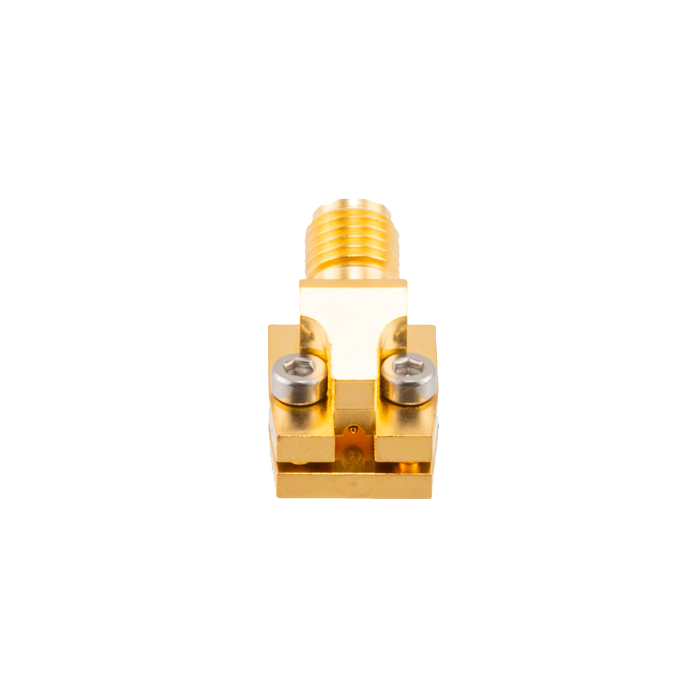

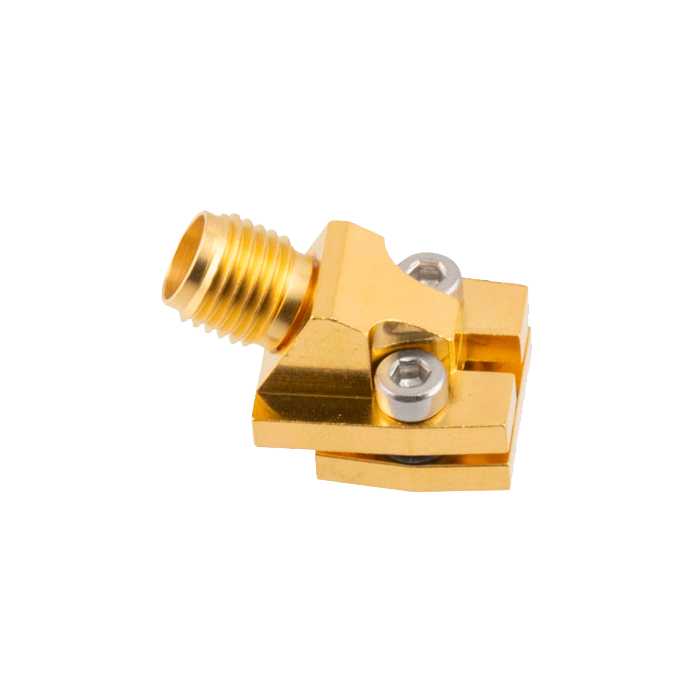

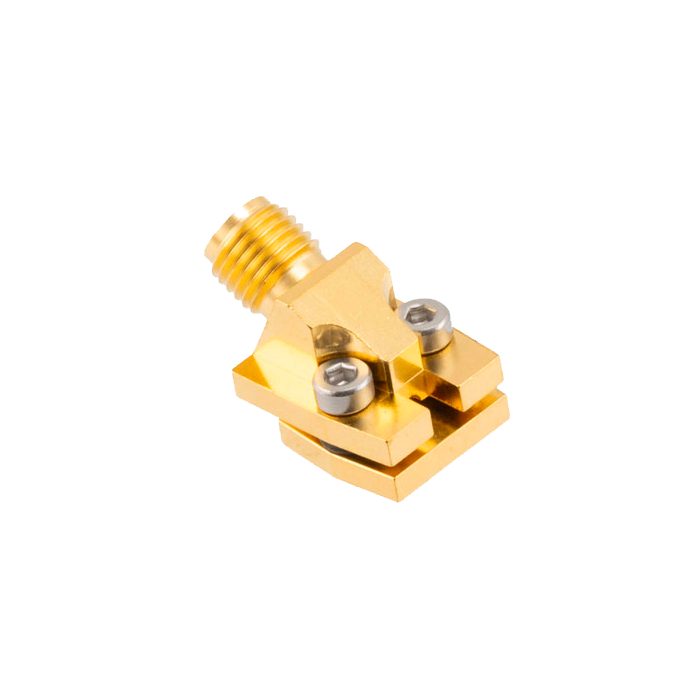

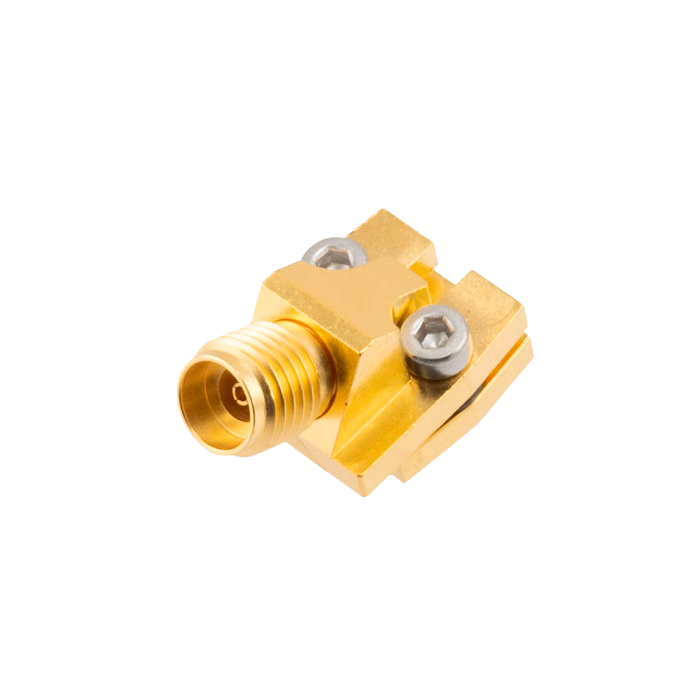

Le connecteur RF femelle 2.92 mm PE45920, avec bride à 2 trous et angle de 30°, présente une impédance de 50 Ohms. Il est conçu pour un montage traversant sans soudure sur circuit imprimé, et prend en charge une fréquence maximale de 40 GHz.

Ce connecteur coaxial de haute qualité est idéal pour les tests RF généraux et les applications sur circuits imprimés.

Caractéristiques techniques principales :

• VSWR : 1.25:1 (faible réflexion)
• Matériau du corps : Cuivre béryllium plaqué or
• Contacts internes et externes : Cuivre béryllium
• Résistance du conducteur interne : max. 3 mΩ
• Résistance du conducteur externe : max. 2 mΩ
• Perte d’insertion : max. 0,252 dB
• Durée de vie des contacts : ≥ 500 cycles
• Température de fonctionnement : -40 °C à +85 °C
• Tension de fonctionnement max. : 250 Vrms
• Tension de claquage diélectrique : 750 Vrms
• Résistance d’isolement : ≥ 5 000 MΩ

Dimensions physiques :

• Longueur : 0,71 pouces (≈ 18 mm)
• Largeur : 0,43 pouces (≈ 11 mm)
• Poids : 0,01 lb (≈ 4,5 g)
