Capteur de courant 2000 A – DC à 140 kHz : IN 2000-SB/SP1 | LEM

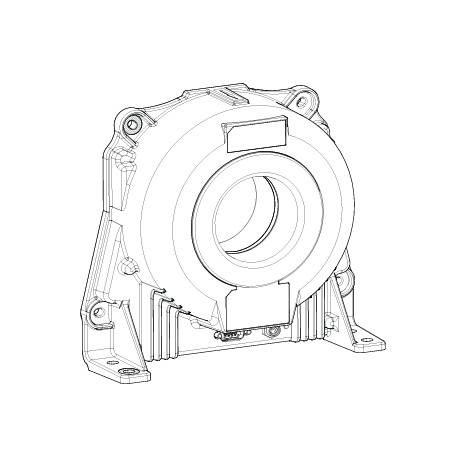

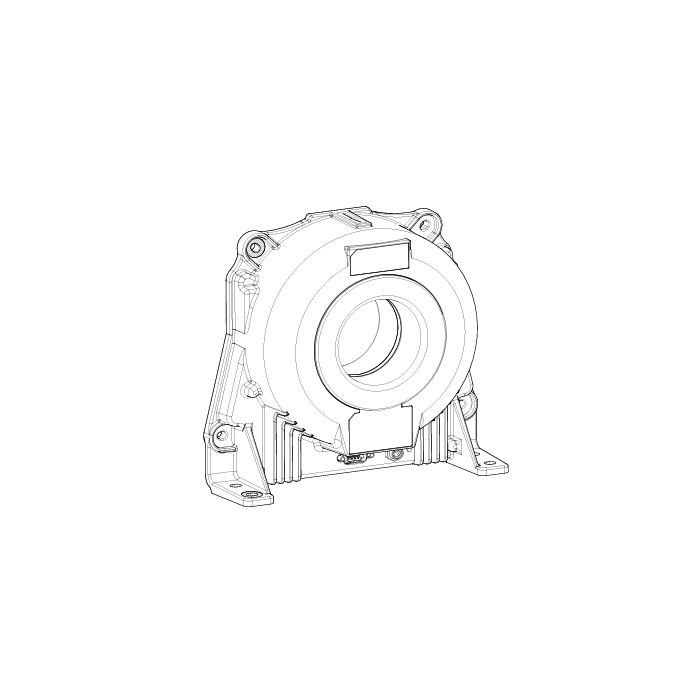

Le capteur de courant IN 2000-SB/SP1 est un transducteur à boucle fermée basé sur la technologie Fluxgate brevetée par LEM. Il permet la mesure précise de courants continus, alternatifs ou pulsés jusqu’à 2000 A, avec une excellente linéarité et une très faible dérive thermique. Son boîtier compact et blindé électrostatiquement assure une intégration fiable dans des environnements industriels exigeants.

Avantages

• Très haute précision de mesure
• Excellente linéarité sur toute la plage de température
• Très faible dérive d’offset (45,5 ppm)
• Faible niveau de bruit (18 ppm crête-à-crête)
• Isolation galvanique entre les circuits primaire et secondaire
• Boîtier compact avec blindage électrostatique
• Montage flexible : panneau plat ou vertical

Caractéristiques principales

• Courant nominal : 2000 A
• Plage de mesure : ±3000 A
• Sortie : tension analogique ±5 V
• Technologie : Fluxgate à boucle fermée
• Linéarité : 40 ppm sur toute la plage de température
• Dérive d’offset : 45,5 ppm
• Niveau de bruit : 18 ppm crête-à-crête
• Plage de fréquence : de DC à 140 kHz
• Température de fonctionnement : -40 °C à +85 °C
• Alimentation : ±15 V
• Connecteur secondaire : D-Sub 9 broches mâle
• Encombrement réduit avec blindage électrostatique

Applications typiques

• Conversion d’énergie et onduleurs
• Systèmes de gestion de batteries (BMS)
• Équipements médicaux (IRM, scanners)
• Bancs de test et de mesure de puissance
• Alimentations de précision
• Instrumentation industrielle haute performance

Informations complémentaires

• Technologie brevetée LEM : Fluxgate à boucle fermée
• Montage : panneau plat ou vertical
• Test winding : 200 spires pour vérification
• Boîtier isolé conforme UL 94-V0
• Maintenance : aucun entretien requis
