Capteur de courant 1000 A – DC à 1,1 MHz : IN 1000-S | LEM

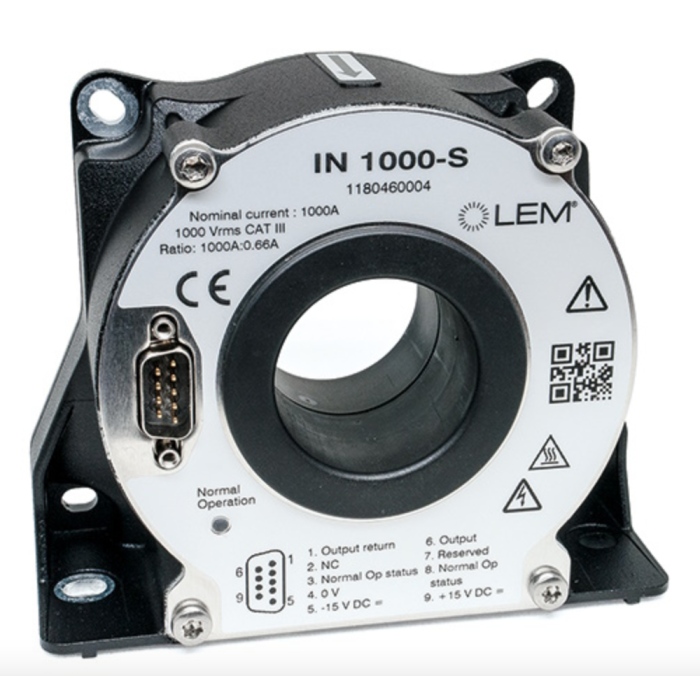

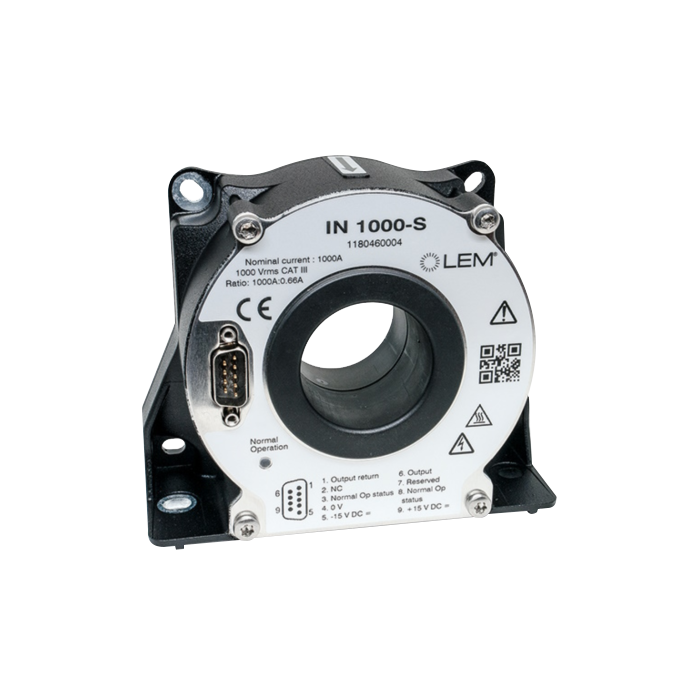

Le capteur de courant IN 1000-S est un transducteur à boucle fermée utilisant la technologie Fluxgate, conçu pour la mesure précise de courants continus, alternatifs ou pulsés jusqu’à 1000 A. Il offre une excellente linéarité, une très faible dérive thermique et un faible niveau de bruit. Son boîtier métallique blindé avec connecteur D-Sub 9 broches assure une grande immunité aux interférences électromagnétiques et une intégration fiable dans des environnements industriels, médicaux ou de laboratoire.

Avantages

• Très haute précision de mesure
• Excellente linéarité sur toute la plage de température
• Très faible dérive thermique
• Faible bruit de sortie
• Isolation galvanique entre les circuits primaire et secondaire
• Grande immunité aux champs électromagnétiques
• Boîtier métallique robuste avec LED d’état
• Aucun effet de perte d’insertion

Caractéristiques principales

• Courant nominal : 1000 A
• Plage de mesure : ±1500 A
• Technologie : Fluxgate à boucle fermée
• Sortie : tension analogique ±10 V
• Connecteur secondaire : D-Sub 9 broches mâle
• Température de fonctionnement : -40 °C à +85 °C
• Alimentation : ±15 V
• Diamètre d’ouverture : 38 mm
• Indicateur LED : état de fonctionnement
• Signal d’état : disponible
• Plage de fréquence : de DC à 1,1 MHz

Applications typiques

• Alimentations de précision
• Systèmes de mesure d’énergie
• Équipements médicaux (IRM, scanners)
• Bancs de test et de calibration
• Applications industrielles à haute stabilité
• Conversion d’énergie et onduleurs

Informations complémentaires

• Normes de sécurité : IEC 61010-1, IEC 61010-2-030
• Compatibilité CEM : IEC 61000-6-2, IEC 61000-6-3
• Montage : orientation libre
• Maintenance : aucun entretien requis
