Capteur de courant 1200 A – DC à 1,1 MHz : IN 1200-S | LEM

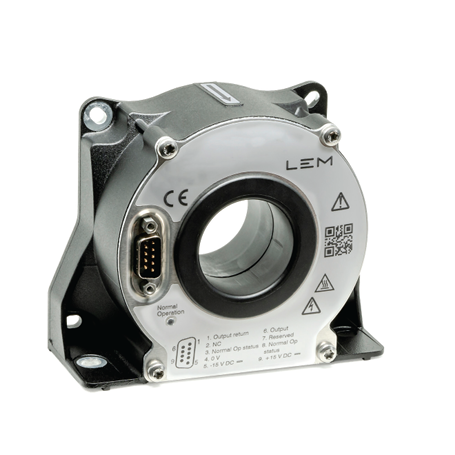

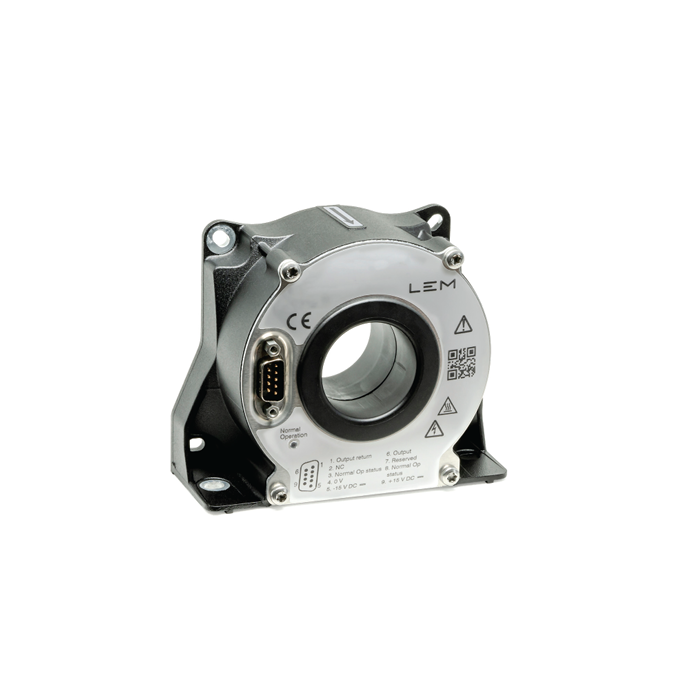

Le capteur de courant IN 1200-S est un transducteur à boucle fermée utilisant la technologie Fluxgate brevetée par LEM. Il est conçu pour la mesure précise de courants continus, alternatifs ou pulsés jusqu’à 1200 A. Ce modèle offre une linéarité exceptionnelle, une très faible dérive thermique et un faible niveau de bruit, le tout dans un boîtier métallique compact avec connecteur D-Sub 9 broches.

Avantages

• Très haute précision de mesure
• Linéarité exceptionnelle (3 ppm)
• Dérive thermique très faible (19,5 ppm)
• Faible bruit de sortie (34 ppm crête-à-crête)
• Isolation galvanique entre les circuits primaire et secondaire
• Blindage électrostatique intégré
• Montage flexible : panneau plat ou vertical

Caractéristiques principales

• Courant nominal : 1200 A
• Plage de mesure : ±1800 A
• Technologie : Fluxgate à boucle fermée
• Sortie : tension analogique ±10 V
• Linéarité : 3 ppm sur toute la plage de température
• Dérive d’offset : 19,5 ppm
• Niveau de bruit : 34 ppm crête-à-crête
• Plage de fréquence : de DC à 1,1 MHz
• Température de fonctionnement : -40 °C à +85 °C
• Alimentation : ±15 V
• Connecteur secondaire : D-Sub 9 broches mâle
• Diamètre d’ouverture : 38 mm

Applications typiques

• Alimentations de précision
• Équipements médicaux (IRM, scanners)
• Bancs de test et de calibration
• Systèmes de mesure d’énergie
• Applications industrielles à haute stabilité
• Conversion d’énergie et onduleurs

Informations complémentaires

• Normes de sécurité : IEC 61010-1, IEC 61010-2-030
• Compatibilité CEM : IEC 61000-6-2, IEC 61000-6-3
• Montage : orientation libre
• Maintenance : aucun entretien requis
