Capteur de courant 200 A – DC à 1,1 MHz : IN 200-S | LEM

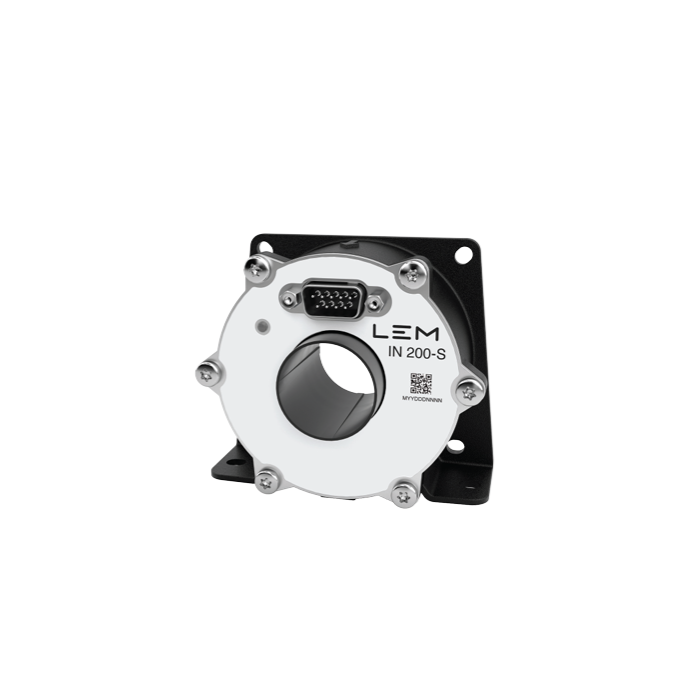

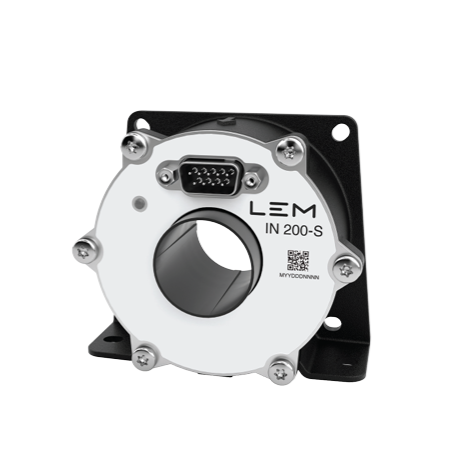

Le capteur de courant IN 200-S est un transducteur à boucle fermée utilisant la technologie Fluxgate, conçu pour la mesure précise de courants continus, alternatifs ou pulsés jusqu’à 200 A. Il offre une sortie analogique en tension ±10 V, une excellente linéarité, une très faible dérive thermique et une grande immunité aux champs électromagnétiques. Son boîtier métallique compact avec connecteur D-Sub 9 broches assure une intégration facile dans les environnements industriels exigeants.

Avantages

• Très haute précision de mesure
• Excellente linéarité sur toute la plage de température
• Faible bruit de sortie
• Isolation galvanique entre les circuits primaire et secondaire
• Grande immunité aux champs électromagnétiques
• Aucun effet de perte d’insertion
• Large bande passante en fréquence
• Boîtier métallique robuste avec LED d’état

Caractéristiques principales

• Courant nominal : 200 A
• Plage de mesure : ±300 A
• Sortie : tension analogique ±10 V
• Technologie : Fluxgate à boucle fermée
• Connecteur secondaire : D-Sub 9 broches mâle
• Température de fonctionnement : -40 °C à +85 °C
• Alimentation : ±15 V
• Linéarité : excellente sur toute la plage
• Diamètre d’ouverture : 28 mm (pour câbles ou barres)
• Indicateur LED : état de fonctionnement
• Signal d’état : disponible
• Plage de fréquence : de DC à 1,1 MHz

Applications typiques

• Alimentation de précision et équipements de laboratoire
• Systèmes de mesure d’énergie
• Équipements médicaux (IRM, scanners)
• Bancs de test et de calibration
• Applications industrielles à haute stabilité
• Conversion d’énergie et onduleurs

Informations complémentaires

• Normes de sécurité : IEC 61010-1, IEC 61010-2-030
• Compatibilité CEM : IEC 61000-6-2, IEC 61000-6-3
• Montage : orientation libre
• Maintenance : aucun entretien requis
