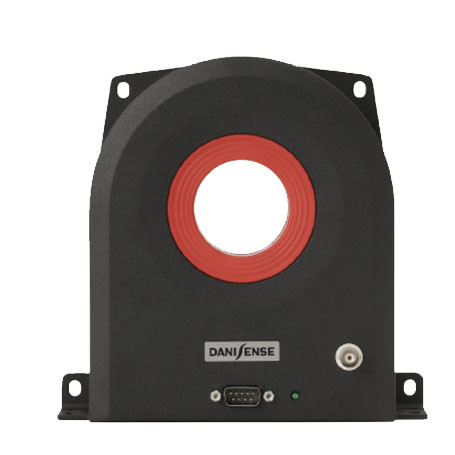

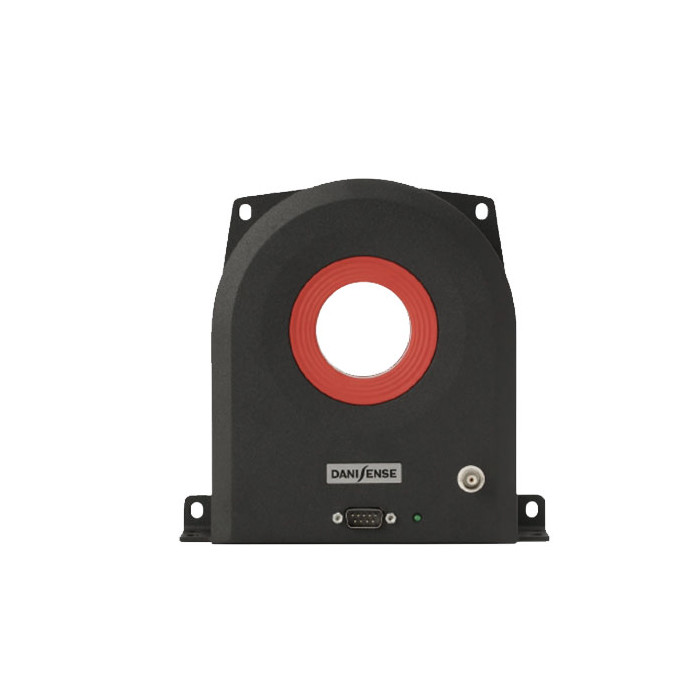

Capteur de courant - DC à 500 kHz - 300 A : DS300UB-10V | DANISENSE

Le DS300UB-10V est un capteur de courant DCCT de très haute précision, conçu pour mesurer des courants continus et alternatifs jusqu’à 330 A. Il repose sur la technologie fluxgate à boucle fermée avec détection de second harmonique, garantissant une excellente stabilité, une linéarité remarquable et un offset minimal. Sa sortie en tension de 10 V à 300 A via connecteur BNC permet une intégration simple et rapide dans les systèmes de mesure.

Avantages :

• Sortie en tension directe : 10 V à 300 A
• Précision totale : ±45 ppm
• Linéarité : ±15 ppm
• Offset très faible : ±20 ppm
• Conception robuste en aluminium avec blindage EMI
• Intégration facile via connecteur BNC
• Indication de fonctionnement par LED verte

Caractéristiques principales :

• Plage de courant nominal : 300 A DC / 210 A AC RMS
• Plage de mesure maximale : ±330 A
• Sortie : tension (10 V à 300 A)
• Connectique : BNC + DSUB 9
• Ouverture : 27,6 mm
• Bande passante : DC à 500 kHz
• Erreur de gain AC (10 Hz à 1 kHz) : ±0,01 %
• Dérive thermique : ±2 ppm/K
• Dérive temporelle : ±0,3 ppm/mois
• Température de fonctionnement : -40 °C à +65 °C
• Alimentation : ±15 V (±14,25 V à ±15,75 V)

Applications typiques :

• Systèmes d’alimentation pour accélérateurs de particules
• Amplificateurs de gradient pour IRM
• Alimentations stables de précision
• Bancs de test pour batteries et véhicules électriques
• Analyse de puissance et mesure de courant
• Étapes de calibration de courant

Informations complémentaires :

Le DS300UB-10V est compatible avec les unités d’alimentation Danisense DSSIU-4-1U et DSSIU-6-1U. Il est livré avec une documentation complète incluant fiche technique, manuel utilisateur et notes d’application, garantissant une intégration rapide et fiable dans vos systèmes de mesure.
