Description
Les protecteurs de surtension RF avec connecteurs 4.3-10 de PolyPhaser constituent une gamme complète de solutions de protection pour les équipements RF sensibles. Cette série comprend quatre technologies distinctes : les protecteurs Quarter Wave, les protecteurs Bulkhead Coaxial avec filtrage, les modèles avec tubes à gaz (Gas Tube), et les protecteurs Coaxial RF haute puissance.
Avantages :
- Gamme technologique complète : Quarter Wave, Filter, Gas Tube et High Pass selon les besoins
- Protection haute performance : Courants de foudre jusqu'à 40kA avec réponse sub-nanoseconde
- Faibles pertes d'insertion : Technologies optimisées pour préserver la qualité du signal RF
- Low PIM certifié : Produits d'intermodulation passifs minimisés sur tous les modèles compatibles
- Protection environnementale : Certification IP67 et versions Hazardous Location disponibles
- Flexibilité de montage : Options Bulkhead, Bracket Up/Down pour toutes configurations
- Gestion DC intelligente : DC Block, DC Pass ou DC Handling selon les exigences
- Bandes de fréquences étendues : Couverture de 100MHz à 4.5GHz
- Puissances élevées : Jusqu'à 750W pour les applications haute puissance
Caractéristiques principales :
- Types de connecteurs : 4.3-10 (F/F, F/M, M/F) et NEX10 (M/F)
- Technologies de protection : Quarter Wave Stub, Filter, Gas Tube, High Pass
- Plages de fréquences : 100MHz-520MHz / 555MHz-4.5GHz / 698MHz-2.7GHz
- Puissances maximales : 500W à 750W selon les technologies
- Courants de décharge : 20kA à 40kA selon les modèles
- Énergie de protection : 0.005µJ à 1mJ
- Protection environnementale : IP67, certifications Hazardous Location
- Options de montage : Bulkhead, Bracket orientable, Panel Mount
- Réseaux cellulaires 4G/5G : Protection BTS, eNodeB, gNodeB et antennes MIMO
- CBRS (3.5GHz) : Infrastructure Citizens Broadband Radio Service
- Réseaux VHF/UHF : Communications professionnelles 100-520MHz
- Sites industriels critiques : Zones ATEX et environnements hazardous
- Télécommunications backbone : Liaisons point-à-point haute capacité
- Radiocommunications d'urgence : Systèmes TETRA et P25
- Applications militaires : Communications tactiques et stratégiques
- Réseaux ferroviaires : Systèmes PTC et communications de signalisation
- Sites de diffusion : Stations FM/TV et réseaux de distribution
- Réseaux privés IoT : Infrastructure M2M et applications industrielles
- Installations offshore : Plateformes pétrolières et parcs éoliens marins
- Data Centers : Protection des liaisons RF inter-sites
Spécifications et modèles disponibles :
| Type de protecteur | Connecteurs | Bande de fréquence | Technologie | Puissance (W) | Courant de foudre (kA) | Caractéristiques spéciales | Montage | Référence |
|---|
| Quarter Wave Protector |
4.3-10 F/F |
555MHz - 4.5GHz |
Quarter Wave Stub |
- |
- |
Low PIM |
- |

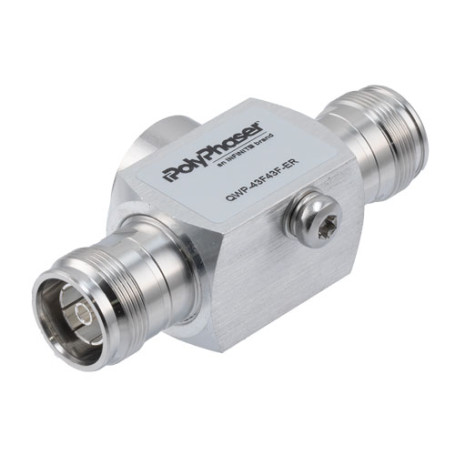

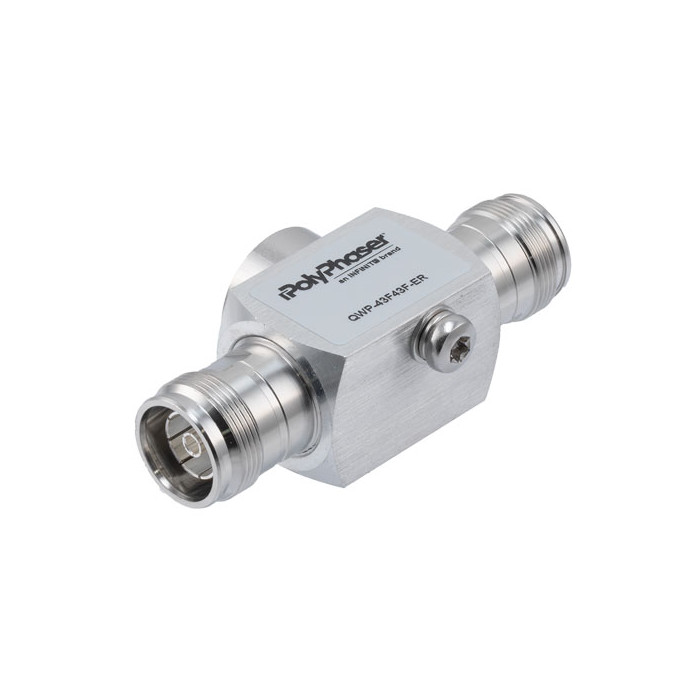

QWP-43F43F-ER |
| Quarter Wave Protector |
4.3-10 F/M |
555MHz - 4.5GHz |
Quarter Wave Stub |
- |
- |
Low PIM, CBRS/Cellular |
- |
QWP-43F43M-ER |
| Quarter Wave Protector |
4.3-10 M/F |
555MHz - 4.2GHz |
Quarter Wave Stub |
- |
- |
Low PIM |
- |
QWP-43M43F-ER |
| Quarter Wave Protector |
NEX10 M/F |
555MHz - 4.5GHz |
Quarter Wave Stub |
- |
- |
Low PIM, CBRS/Cellular |
- |
QWP-NXMNXF-ER |
| Coaxial RF |
4.3-10 F/F |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block |
Bracket Down |
VHF50B43-BD |
| Coaxial RF |
4.3-10 F/F |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block |
Bracket Up |
VHF50B43-BU |
| Coaxial RF |
4.3-10 M/F |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block |
Bracket Down |
VHF50B43-MA-BD |
| Coaxial RF |
4.3-10 M/F |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block |
Bracket Up |
VHF50B43-MA-BU |
| Coaxial RF |
4.3-10 M/F |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block, Low-PIM |
Bracket Down |
VHF50B43-MA-PGR-BD |
| Coaxial RF |
4.3-10 M/F |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block, Low-PIM |
Bracket Up |
VHF50B43-MA-PGR-BU |
| Coaxial RF |
4.3-10 F/M |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block |
Bracket Down |
VHF50B43-ME-BD |
| Coaxial RF |
4.3-10 F/M |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block |
Bracket Up |
VHF50B43-ME-BU |
| Coaxial RF |
4.3-10 F/M |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block, Low-PIM |
Bracket Down |
VHF50B43-ME-PGR-BD |
| Coaxial RF |
4.3-10 F/M |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block, Low-PIM |
Bracket Up |
VHF50B43-ME-PGR-BU |
| Coaxial RF |
4.3-10 F/F |
100MHz - 520MHz |
High Pass |
750 |
20 |
DC Block, Low-PIM |
Bracket Down |
VHF50B43-PGR-BD |
